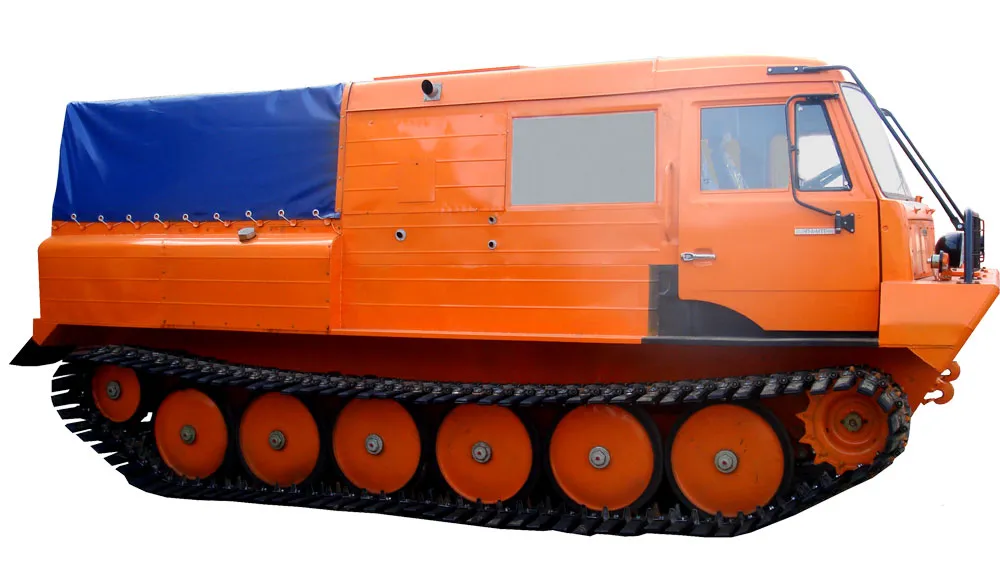

Снегоболотоход гусеничный с грязеоткачивающей установкой ТТМ-3 ГУ
Машина с грязеоткачивающей установкой предназначена для ремонта трубопроводов в сложных природно-климатических условиях и представляет собой гусеничную плавающую машину высокой проходимости.
Эксплуатируется на грунтах с низкой несущей способностью, включая снежную целину без ограничения глубины снежного покрова, сыпучие пески, болота всех категорий и открытые водоемы.
На большие расстояния машина может транспортироваться в кузове автомобилей типа КАМАЗ, МАЗ.
Грязеоткачивающее оборудование *:
- Насос погружной с гидромотором, производительностью до 200 м3/час;

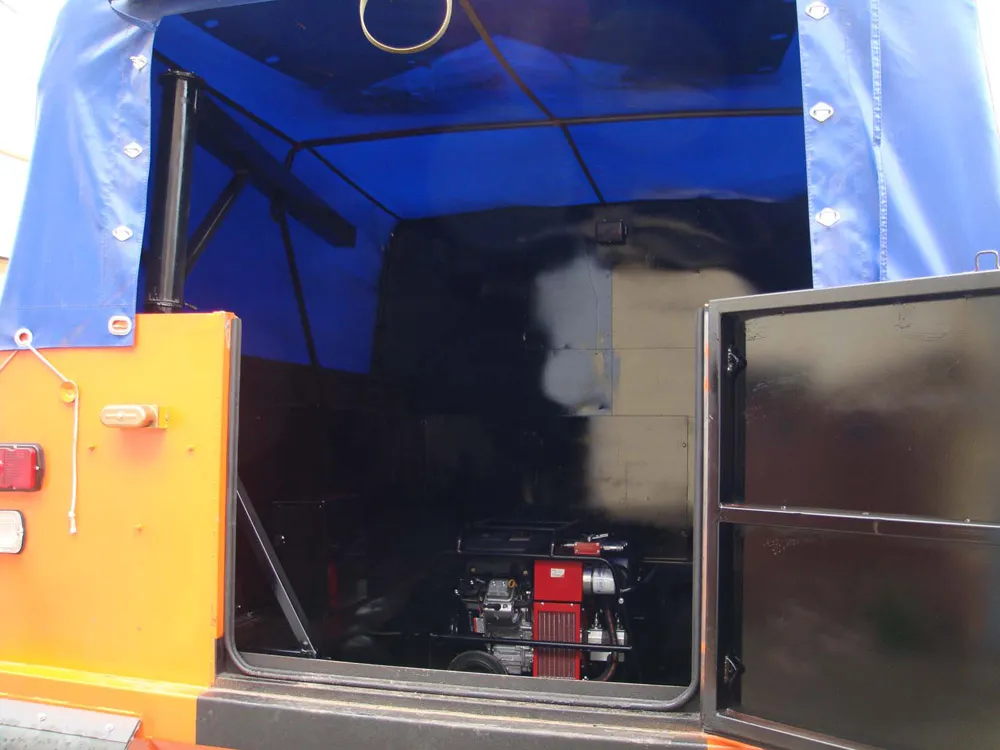

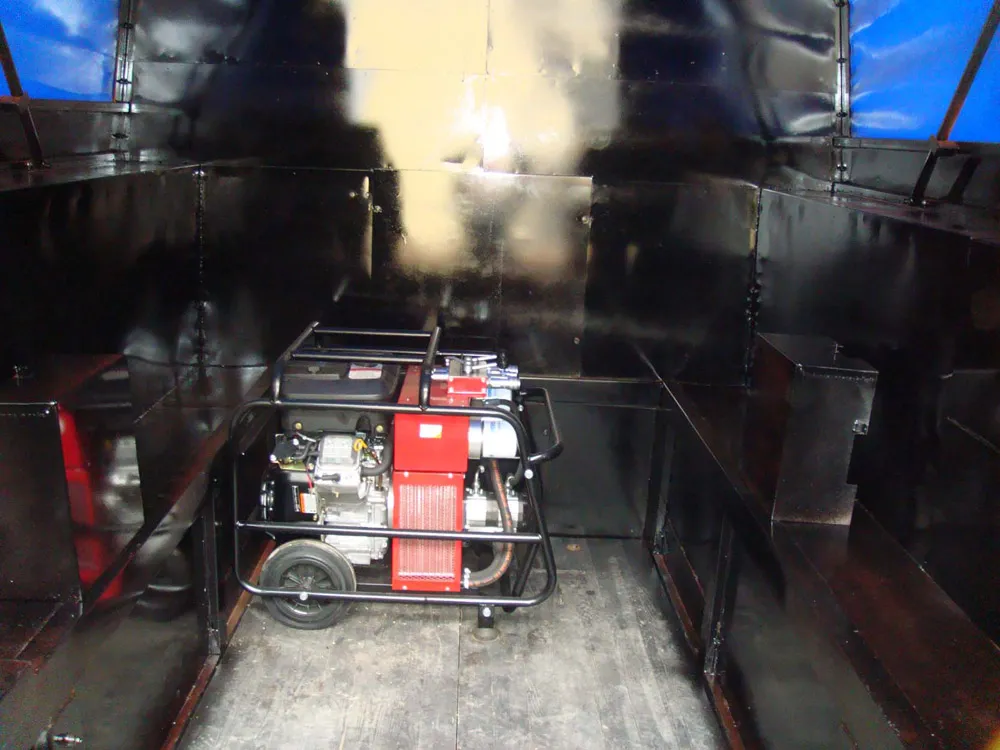

- Гидростанция* с бензиновым/дизельным двигателем;
- Погрузочно-разгрузочное устройство* с грузовой талью грузоподъемностью 250 кг.;
- Комплект водоотталкивающих рукавов 10 шт. по 20м.;
- Комплект парных шлангов для соединения гидростанции и насоса длиной от 10 м.
Базовая комплектация:
- автомобильные органы управления (рулевое колесо) с ГУРом ИЛИ рычажное управление (на выбор);
- гусеницы с открытым шарниром (ОШ) с эластичными уширителями шириной 760 мм.
Варианты комплектации по требованию Заказчика:
- гусеницы с резинометаллическим шарниром (РМШ) с эластичными уширителями шириной 760 мм для болот, снежной целины, тундры и песка;
- гусеницы с открытым шарниром (ОШ) или с резинометаллическим шарниром (РМШ) БЕЗ уширителей шириной 390 мм для грунтовых, каменистых и лесных дорог, неглубокого снега и песка;
- гусеницы без уширителей с резиновыми башмаками (асфальтоходные гусеницы);
- электрическая лебедка с тяговым усилием до 5000 кг., длина троса лебедки - 25 м.;
- защита стекол;
- дополнительные топливные баки до 700 л.;
- кондиционер;
- аудио-, видео- оборудование и GPS-навигация.
Все модификации имеют вариант исполнения «Для Севера», который включает в себя:
- двойное остекление (стеклопакеты) кабины;
- предпусковой подогреватель двигателя 20ТС-24 Адверс (или Thermo E200) и автономный отопитель салона Планар-4ДМ-24 Адверс (или WebastoAirTop);
- дополнительная термошумоизоляция;
- поворотная фара-прожектор на крыше.
Снаряженная масса, кг | 7600 |
Грузоподъемность, кг | 3000 |
Среднее давление на грунт, кг/см2 | 0,17 |
Максимальная скорость, км/ч | 54 |
Максимальная скорость на плаву, км/ч | 5 |

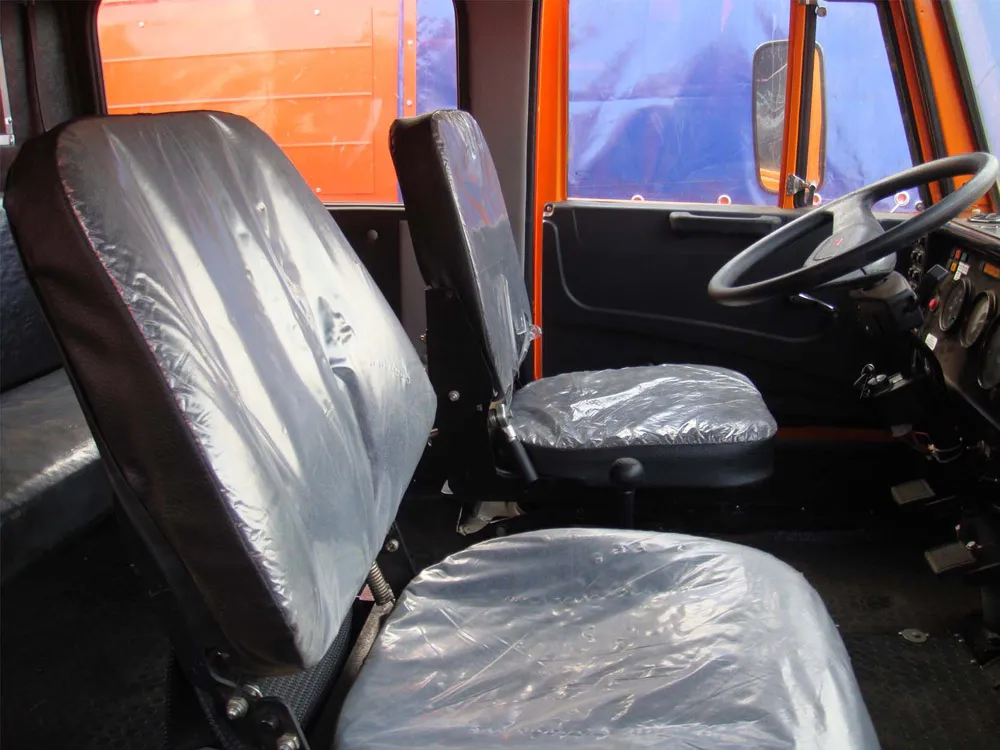

Количество мест в кабине | 6 |

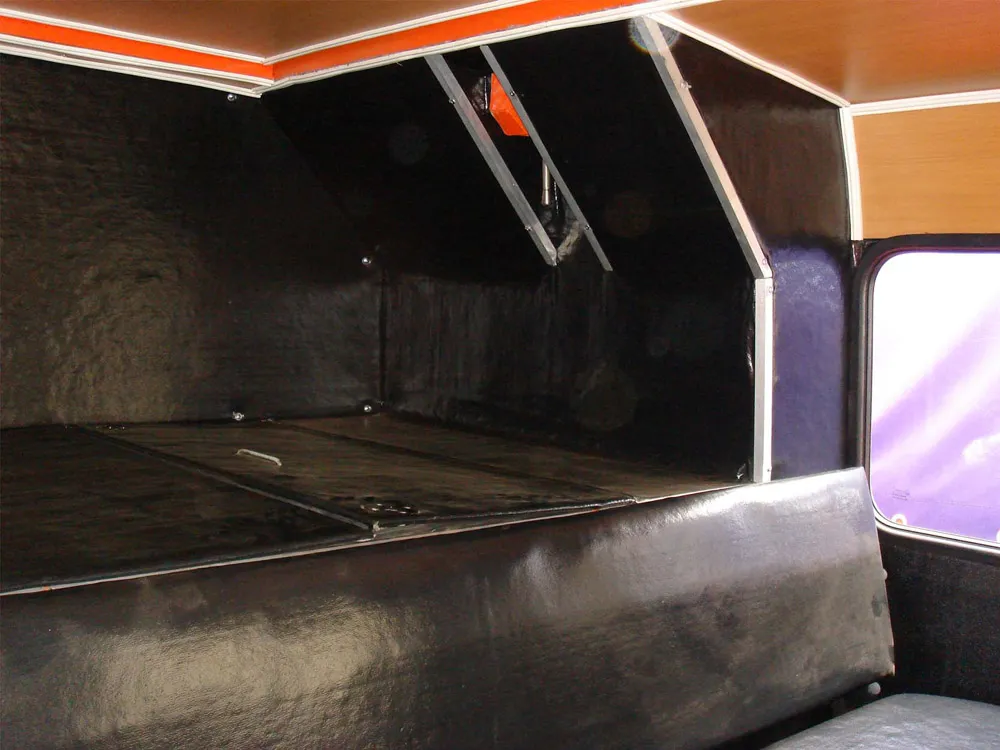

Количество спальных мест | 2 |
Габаритные размеры (LxBxH), мм 6480х2940х2600 | |
Ширина по корпусу, мм | 2500 |
Двигатель Cummins-4ISBe185 | Турбодизель, Р4, 4,5 л., 185 л.с. |
Коробка передач | 6-ст., механическая, ZF 6S1000 (Германия) |
Управление | автомобильного типа (рулевое колесо) с гидроусилителем ИЛИ рычажное управление(на выбор) |
Дополнительное оборудование* |
Грязеоткачивающая установка НП-45-200 Динрус (или - аналог) |
Производительность насоса, м3/час | 200 |
Высота подъема воды, м | 10 |
Диаметр водоотливного рукава, мм | 100 |
Грузоподъемность погрузочного устройства, кг | 250 |
Преодолеваемый подъем на твердом сухом грунте с полной нагрузкой, ° | не менее 30° |
Допускаемый боковой крен на твердом сухом грунте, ° | не менее 25° |
Минимальный радиус поворота, м | 2,2 |
