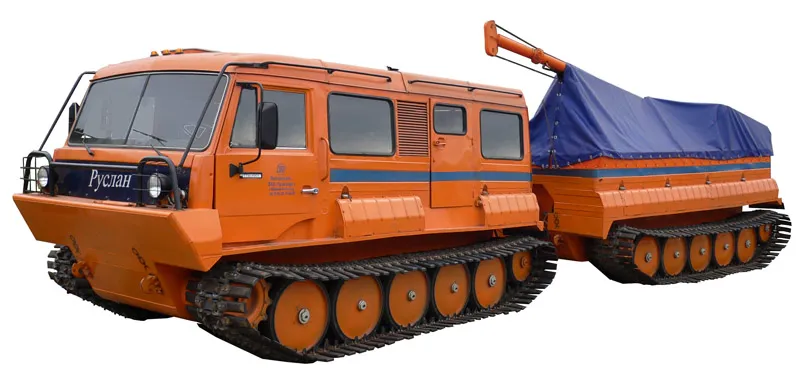

Снегоболотоход гусеничный двухзвенный с бурильно-крановой установкой ТТМ-4902 БК
Гусеничная двухзвенная (двухсекционная) плавающая машина высокой проходимости предназначена для производства вертикального и наклонного бурения скважин, а также для проведения, обслуживания, ремонта и установки опор линий электропередач в условиях бездорожья, снежной целины и болот всех категорий, немерзлых с сезонным промерзанием и вечномерзлых грунтах I-VI категорий.
Высокая проходимость и маневренность машины в особо тяжелых дорожно-климатических условиях обеспечиваются:
- наличием поворотно-сцепного устройства (ПСУ), использующего при движении принцип складывания звеньев в 3-х плоскостях без изменения тягового усилия и скорости. Система принудительного складывания звеньев в вертикальной плоскости расширяет возможности машины при преодолении различных препятствий (например - при форсировании рек с быстрым течением и обрывистыми берегами);
- низким средним давлением на грунт;
- высокой удельной мощностью.
Машина выполнена по модульной схеме: переднее звено - энергетический модуль (грузоподъемность до 500 кг.), в котором могут перевозиться 6 человек (3 спальных места), заднее звено - сменный модуль, который может быть выполнен, в соответствии с пожеланиями заказчика как в пассажирском, так и в грузовом вариантах. Машина комплектуется бурильно-крановой установкой с автономным двигателем Д-245.9, сварочным генератором и постом кислородно-пропановой резки, а также дополнительным раскрепляющим устройством ДРУ-01 и комплексом бурильного инструмента.
Эксплуатируется на грунтах с низкой несущей способностью, включая снежную целину без ограничения глубины снежного покрова, сыпучие пески, болота всех категорий и открытые водоемы.

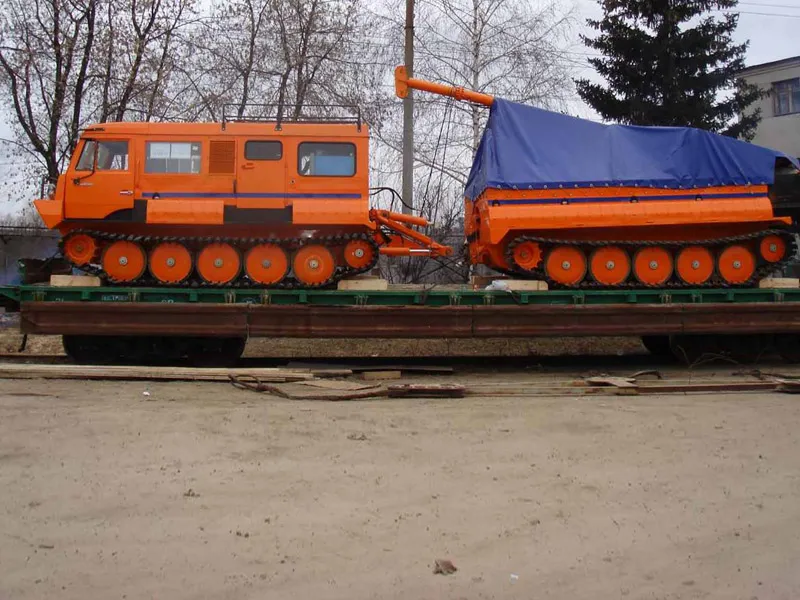

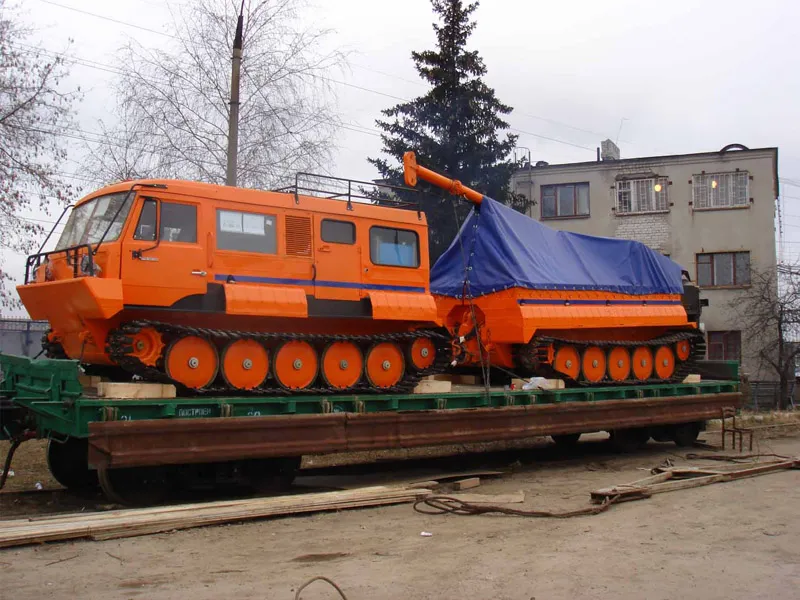

На большие расстояния машина может транспортироваться автомобилем типа трал.

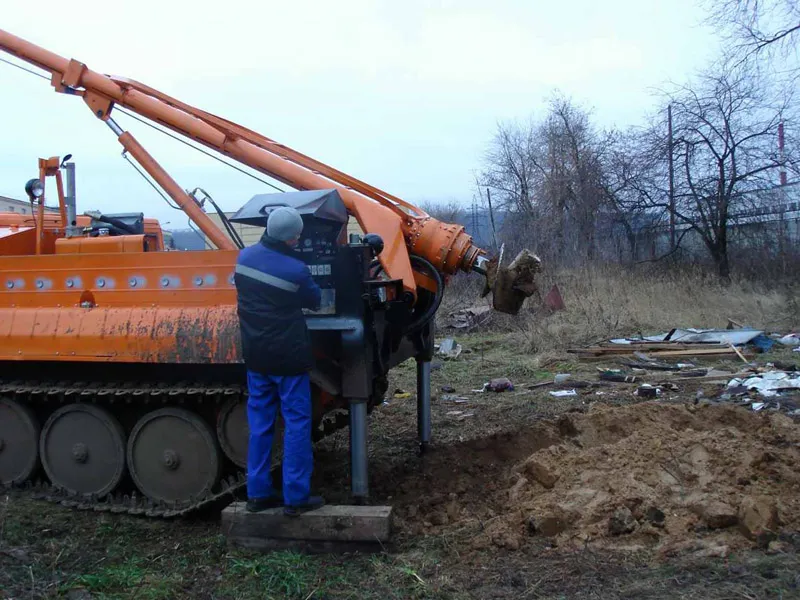

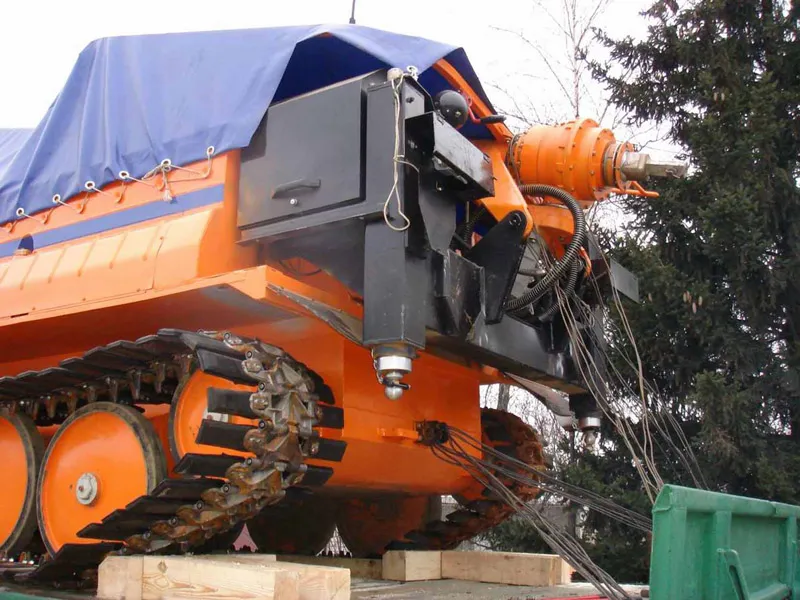

Бурильно-крановая установка БКО-515А
- глубина бурения - 5 м;
- диаметр бура 0,36; 0,50; 0,65; 0,80;
- максимальная грузоподъемность 2 т.
Генераторная установка: (*)
- генератор сварочный ГД-4004У2;
- номинальный сварочный ток - 400 А.;
- пределы регулирования сварочного тока (малый диапазон – 45…160 А, большой диапазон – 75…430 А)
Пост кислородно-пропановой резки: (*)
- кислородный баллон - 1 шт.;
- пропановый баллон - 1 шт.;
- комплект шлангов - 20 м.
Базовая комплектация:
- автомобильные органы управления;
- гусеницы с открытым металлическим шарниром с эластичными уширителями шириной 760 мм.
Варианты комплектации по требованию Заказчика:
- гусеницы с резинометаллическим шарниром с эластичными уширителями шириной 760 мм для болот, снежной целины, тундры и песка;
- гусеницы с открытым металлическим шарниром или с резинометаллическим шарниром без уширителей шириной 390 мм для грунтовых, каменистых и лесных дорог, неглубокого снега и песка;
- электрическая лебедка с тяговым усилием до 5000 кг., длина троса лебедки - 25 м.;
- защита стекол;
- кондиционер;
- аудио-, видео- оборудование и GPS-навигация.
Все модификации имеют вариант исполнения «Для Севера», который включает в себя:
- стеклопакеты кабины и салона;
- предпусковой подогреватель двигателя Thermo E Spheros и автономный отопитель салона Webasto AirTop;
- дополнительную теплоизоляцию;
- поворотную фару-прожектор.
Снаряженная масса, кг | 15000 |
Грузоподъемность, кг | 4000 |
Среднее давление на грунт, кг/см2 | 0,17 |
Максимальная скорость, км/ч | 48 |
Максимальная скорость на плаву, км/ч | 5 |
Количество мест в кабине | 6 |
Количество спальных мест | 2 |
Габаритные размеры (LxBxH), мм 12340х2940х2560* |
![]() |
Ширина по корпусу, мм | 2500 |
Двигатель | Турбодизель, 300 л.с. |
Коробка передач | механическая |
Дополнительное оборудование | Бурильно-крановая установка БКО-515А |
Максимальная грузоподъемность, кг | 2000 |
Диаметр бурения, м | 0,36; 0,5; 0,65; 0,80 |
Глубина бурения, м | 5 |
