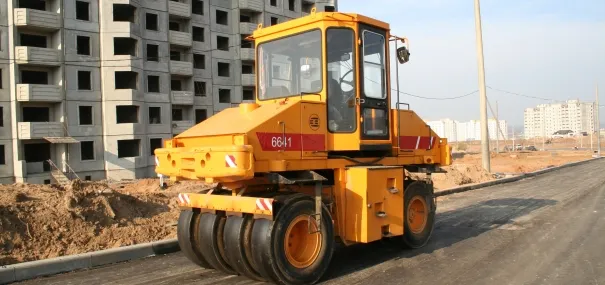

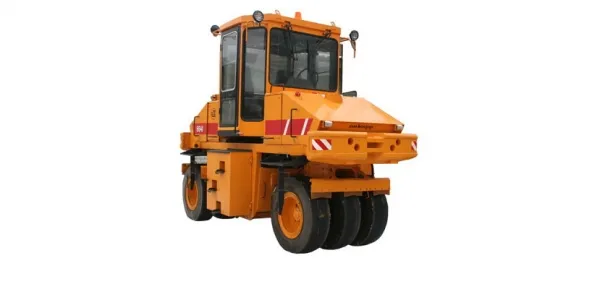

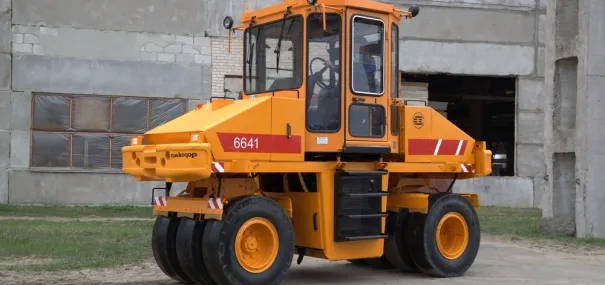

КАТОК СТАТИЧЕСКИЙ ПНЕВМОШИННЫЙ САМОХОДНЫЙ АМКОДОР 6641
Описание:
Обзор серииКатки дорожные являются одной из основных продукций холдинга «АМКОДОР». Предприятиями холдинга — ЗАО «Амкодор — Пинск» и ООО «Амкодор — Можа» выпускаются катки для уплотнения грунтовых и асфальтобетонных покрытий. В отрасли дорожного строительства технологический процесс уплотнения асфальтобетонных, грунтовых и щебеночных покрытий фактически является главной операцией, обеспечивающей их прочность, надежность и долговечность. При производстве этой техники в компании уделяется большое внимание созданию комфортных условий для работы машиниста катка с соблюдением действующих санитарных норм. Это достигается применением современных отделочных, шумо и виброизолирующих материалов, сидений со всеми требуемыми регулировками, амортизаторов для виброизоляции кабины. По шумовым и вибрационным показателям все катки дорожные самоходные соответствуют регламентируемым параметрам.
Типоразмерный ряд массой 2,7т. представлен катками вибрационными самоходными двухвальцовыми АМКОДОР 6223В, 6223Е и 6223С. Используется эта техника при уплотнении оснований различных видов, в том числе асфальтобетонных покрытий, при выполнении строительных работ небольших объемов, укатки тротуаров, велосипедных дорожек и т.п. С успехом применяют катки при ремонтных работах, при ямочном ремонте покрытий из асфальтобетона, уплотнении оснований для спортивных площадок, под тротуарную плитку или газоны.
Представлено семейство катков асфальтовых унифицированных массой 9...10 т видами: комбинированный АМКОДОР 6632, двухвальцовый АМКОДОР 6622В и пневмошинный АМКОДОР 6641. Применяются катки для уплотнения различных типов оснований, в том числе гравийных, шлаковых, щебеночных; при ремонте и строительстве автомобильных дорог всех категорий, асфальтобетонных покрытий промышленных площадок и аэродромов. Наличие двухамплитудной вибрации с увеличенной вынуждающей силой, которую имеет каток вибрационный, значительно расширяет область применения катка при уплотнении всех слоев дорожных покрытий из разных материалов при различных толщинах слоя. Пневмошинные катки способны выявлять и ликвидировать не уплотненные места в асфальтобетонном слое. Катки особенно хороши, когда их используют непосредственно за асфальтоукладчиком, перед двухвальцовыми катками.
Помимо асфальтовых катков холдинг «АМКОДОР» производит катки грунтовые массой 12,1...16 т.— АМКОДОР 6712В, АМКОДОР 6811. Катки оборудованы прибором степени уплотнения грунта. Возможна установка на них съемного кулачкового бандажа. Предназначен каток дорожный вибрационный для укрепленных грунтов, уплотнения дорожных оснований, щебеночно и гравийно-песчаных смесей при возведении насыпей железных и автомобильных дорог, при строительстве дамб, плотин, аэродромных площадок и других земляных сооружений, послойного уплотнения песчаных, крупнообломочных, несвязных грунтов. Глубина уплотнения (активной зоны) составляет: по грунту пылевидных пород — 0,35...0,5 м; по песку и гравию — 0,5...0,7 м; по грунту скальных пород — 0,9...1,5 м, на уплотнении глины, используя съемный кулачковый бандаж— 0,3...0,6 м.
В целях безопасности на катках предусмотрена блокировка запуска двигателя, если рычаг управления ходом не установлен в нейтральное положение, катки оборудованы тремя тормозными системами: рабочей, резервной и стояночной, функционирующими друг от друга независимо. Все тормозные системы управляются с рабочего места оператора. Все катки, как и каток грунтовый вибрационный, обеспечивают легкий доступ к обслуживанию двигателя, гидроузлов и хороший доступ к точкам смазки и фильтрам, что облегчает работу оператора и обеспечивает надежность выполнения работ.
Тип | Статический пневмошинный самоходный |
Эксплуатационная масса, кг | Без балласта- 8000 С балластом-9600 |
Тип рабочего органа | Два пневмошинных моста |
Ширина уплотняемой полосы, мм | 1800 |
Количество колес | 3+4 |
Колесная формула | 7х4 |
Шина 11.00-20 гладкая | |
Давление в шинах, MПа | 0.3-0.6 |
Дизель | Д-243 |
Система охлаждения | Водяная |
Мощность номинальная | 59.6 кВт (81 л.с.) при 2200 об/мин |
Подача воды в системе смачивания | Самотеком с 2-мя электроуправляемыми запорными вентилями |
Вместимость водяных баков, л | 900 |
Количество скребков | По два на каждый валец и мост |
Тип рулевого управления | Передний поворотный мост |
Наименьший радиус поворота по наружному контуру наружного следа, мм | 6500 |
Привод хода | Гидрообъемный |
Скорость передвижения, вперед/назад, км/ч: рабочая транспортная | 0-9.6/0-9.6 0-19.2/0-19.2 |
Рабочая тормозная система | Замкнутый контур гидрообъемного привода хода |
Стояночная тормозная система | Многодисковый постоянно замкнутый тормозной механизм в «масле» с гидравлическим растормаживанием, встроенный в гидромоторы хода |
Длина, мм | 4610 (с балластом) |
Ширина, мм | 2220 |
Высота, мм | 3490 |
Высота по кабине (без проблескового маяка), мм | 3315 |
