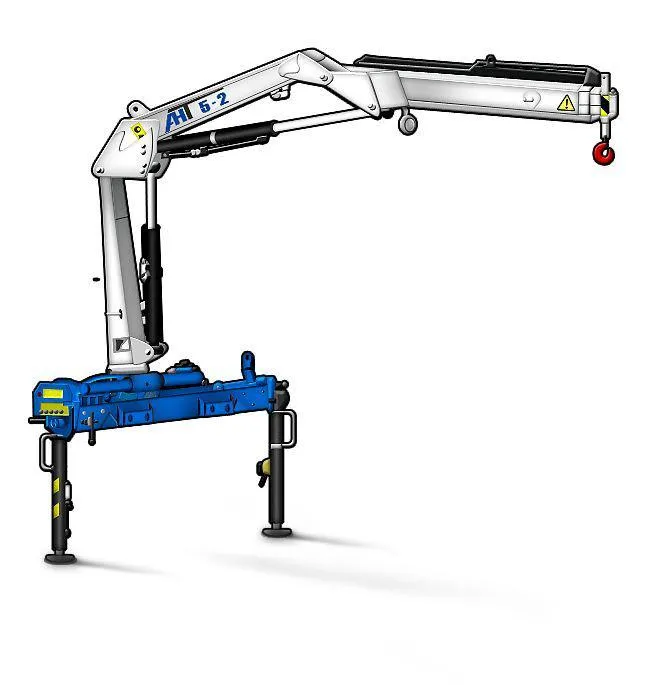

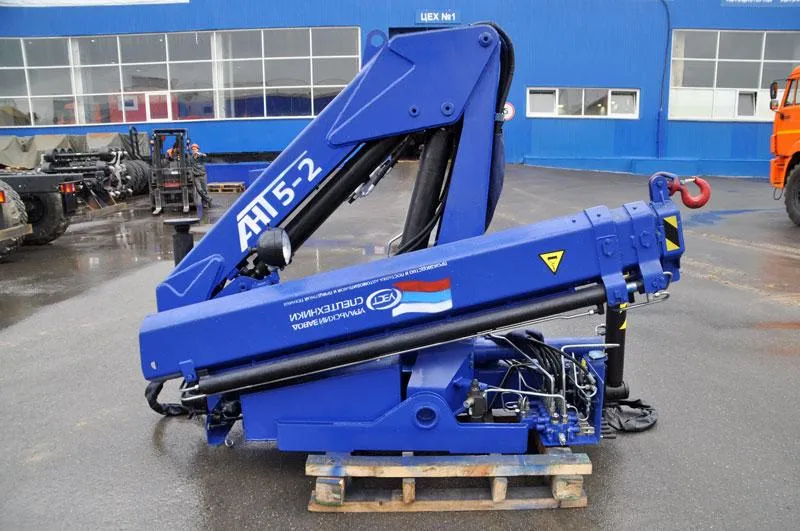

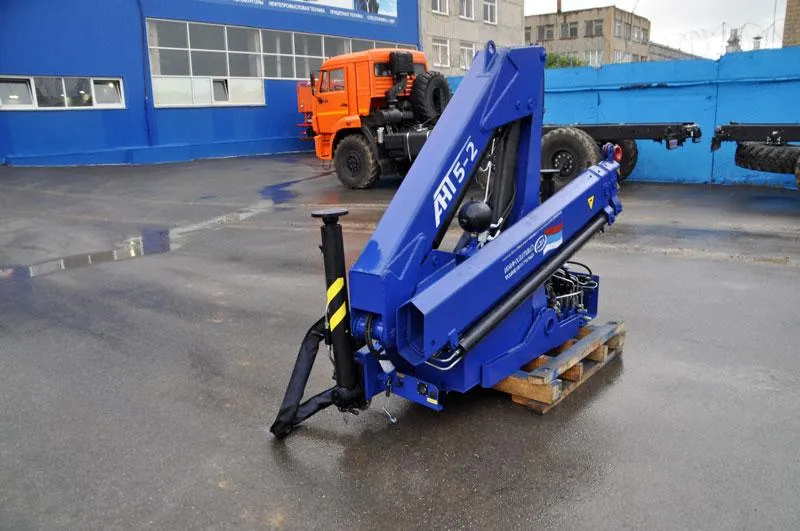

КМУ АНТ 5-2

КМУ АНТ 5-2
Задать вопросы по телефону:
+7(8332) 47-37-87

Ответы на вопросы можно получить в

VK Viber Telegram
Описание:

Назначение КМУ АНТ 5-2

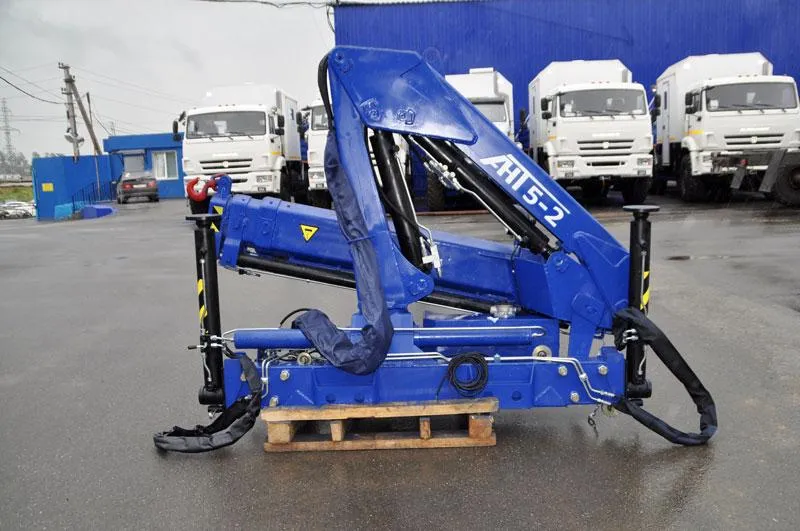

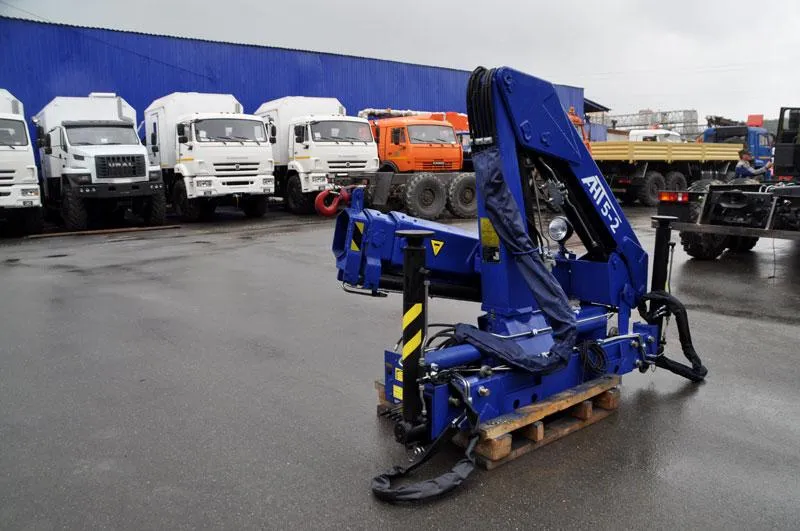

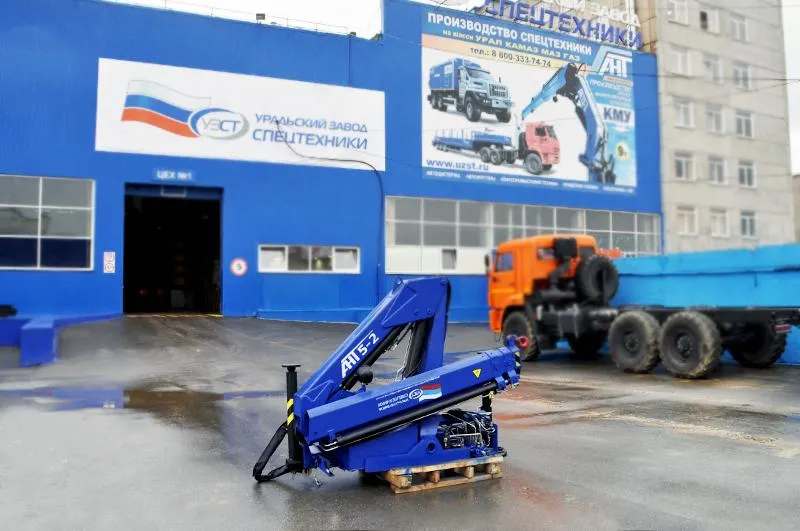

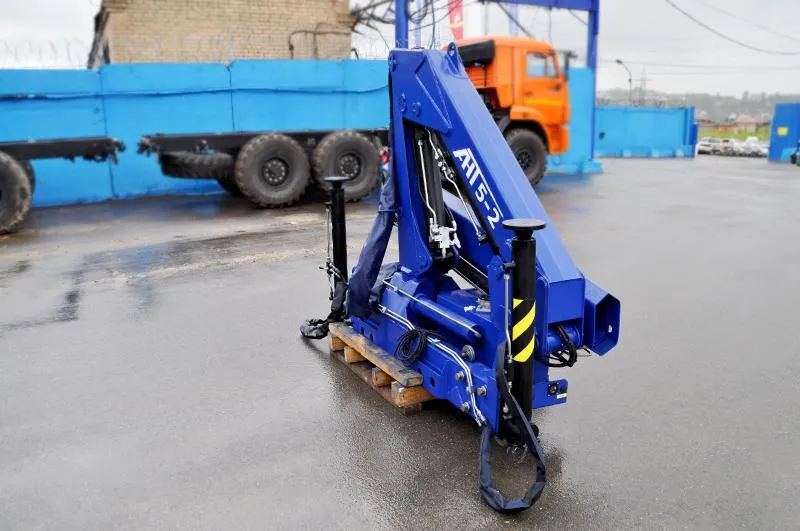

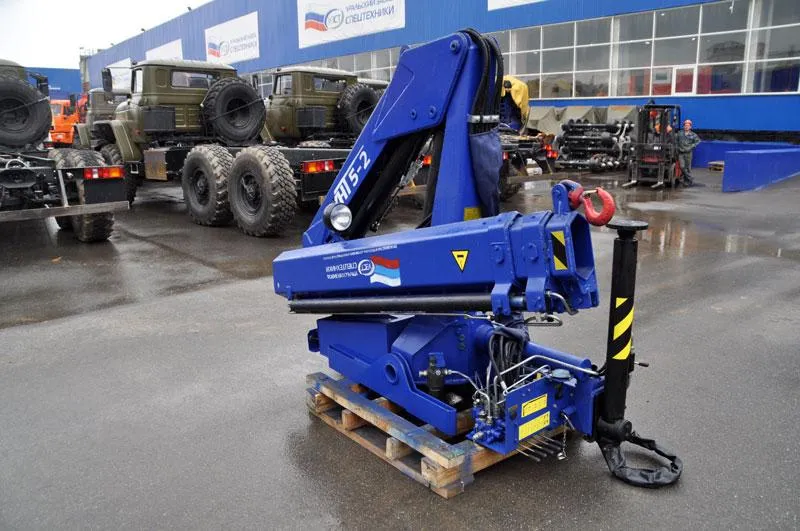

Крано-манипуляторная установка АНТ 5-2 предназначена для осуществления погрузочно-разгрузочных работ, проведения монтажа и демонтажа, ремонтно-восстановительных работ с грузами общей массой до 2500 кг.

Отличительные особенности КМУ АНТ 5-2

  • Стрела КМУ Z-образной схемой складывания изготавливается из шведской высокопрочной стали S700 фирмы Domex. Использование данного вида стали позволяет значительно повысить прочность конструкции, улучшить ее грузоподъемные характеристики и уменьшить массу установки. При собственном весе в 980 кг манипулятор способен поднимать грузы до 2,5 тонн. Максимальный вылет стрелы в разложенном состоянии составляет 6,7 м.;

  • Крюк КМУ изготавливается из износостойкой стали методом объемной штамповки;

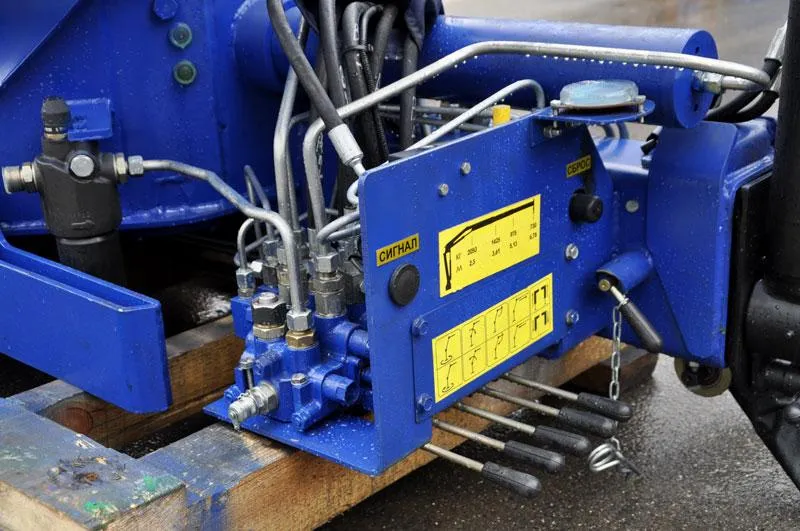

  • Управление КМУ в зависимости от требований заказчика может осуществляться с сидения на колонне или с земли, управление дублировано, так что оператор может находиться с удобной стороны автомобиля;

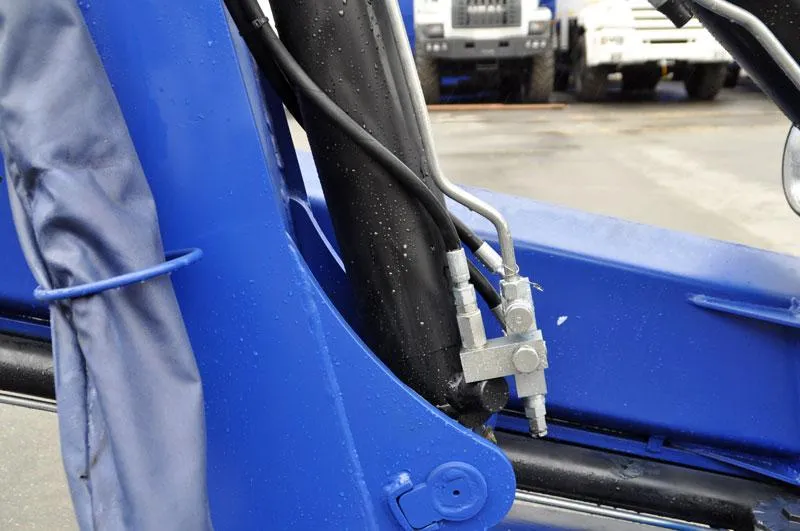

  • Устройство гидропривода исключает возможность самопроизвольного опускания груза при падении давления в гидросистеме, разрыве гибких трубопроводов, рукавов и повреждении их соединений;

  • В качестве рабочей жидкости гидравлической системы используется масло ВМГЗ -60 фирмы Лукойл, что позволяет осуществлять эксплуатацию установки при температурах до -60°С;

  • Болтовые, шпоночные соединения механизмов КМУ предохранены от самопроизвольного развинчивания или разъединения;

  • Все манжеты, кольца и уплотнения изготавливаются из маслостойкой и морозостойкой резины, обеспечивающей работу узла уплотнения в интервале температур от 80 до -40 °С.

Требования надёжности

Срок службы гидроманипулятора при 1,5-сменной работе в паспортном режиме – 10 лет. Крано-манипуляторные установки относятся к изделиям климатического исполнения У по ГОСТ 15150-69 и рассчитаны на эксплуатацию в районах с умеренным климатом при температуре окружающего воздуха от + 40 °С до - 40 °С.

Гарантии изготовителя

Гарантийный срок эксплуатации КМУ 12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки с завода потребителю.


Технические характеристики КМУ АНТ 5-2
Количество гидравлических выдвижных секций, шт. 2
Грузовой момент, тм 5,12
Максимальная грузоподъемность, кг 2 800
Грузоподъемность на максимальном вылете, кг 730
Максимальный вылет стрелы, м 6,78
Рабочая температура окружающей среды, °C -40…+40
Максимальная высота подъема, м 8,00
Максимальная глубина опускания, м 5,00
Способ управления Гидравлический
Угол поворота колонны, град. 410
Место управления С земли
Транспортное положение опор Вверх

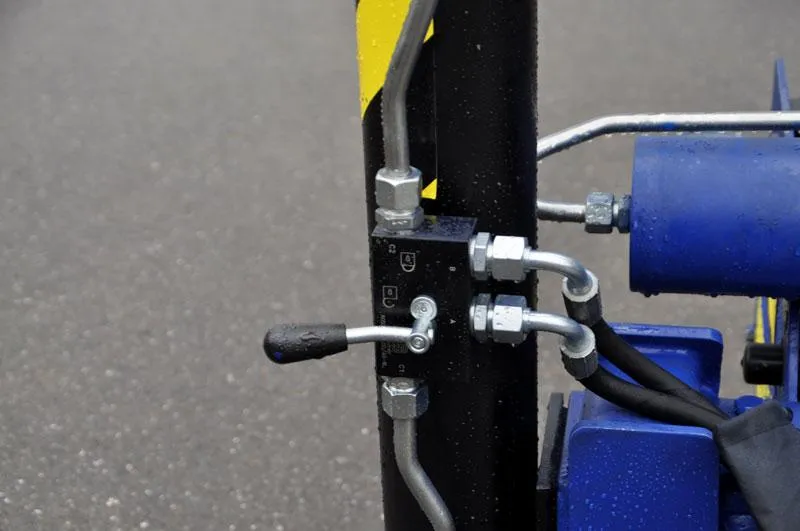

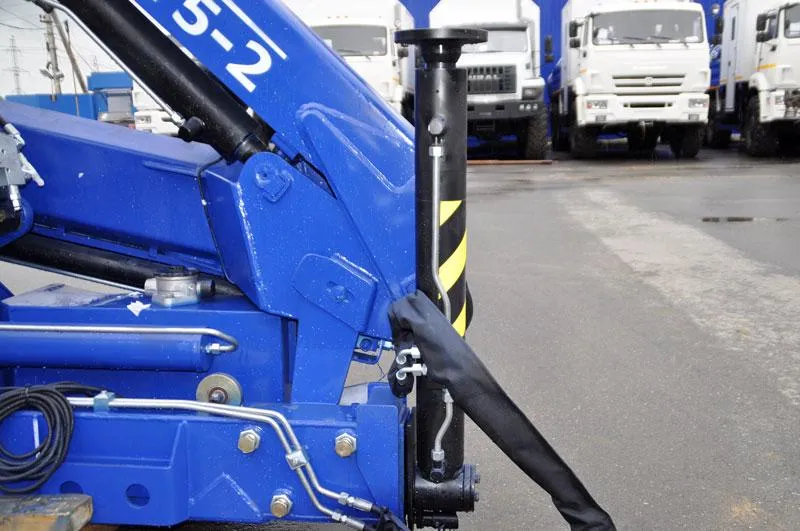

Тип выдвижных опор Механические
Стандартная база опор, мм 3 160
База опор с увеличенным вылетом, мм 4 234
Масса без гидронасоса, рабочей жидкости, кг 980
Емкость гидробака, л (полная / max / min) 48 / 40 / 36
Производительность насоса, л/мин 15
Рабочее давление, МПа 28,5
Размер по осям шпилек, мм 532
Монтажная база, мм 780
Габаритные размеры в транспортном положении, мм 2 200 х 600 х 1 700
Дополнительные опции
Управление Дистанционное
Дополнительное навесное оборудование
  • люлька одноместная
  • люлька двухместная
  • бурильное оборудование
  • грейфер
