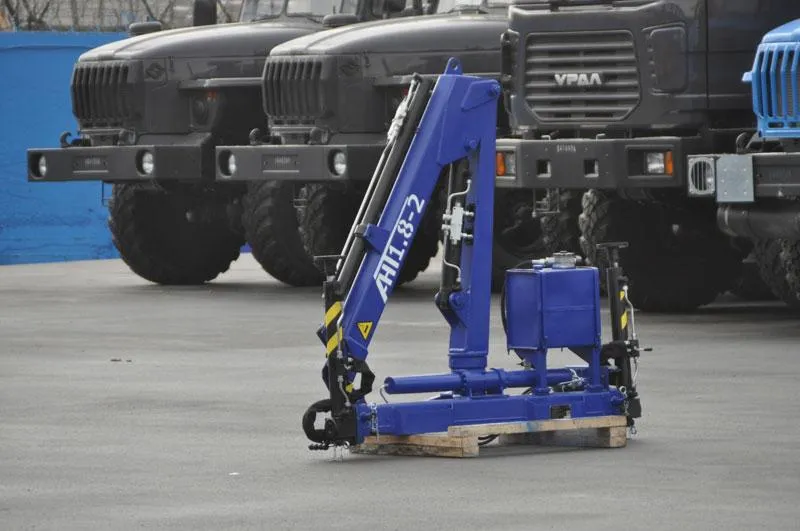

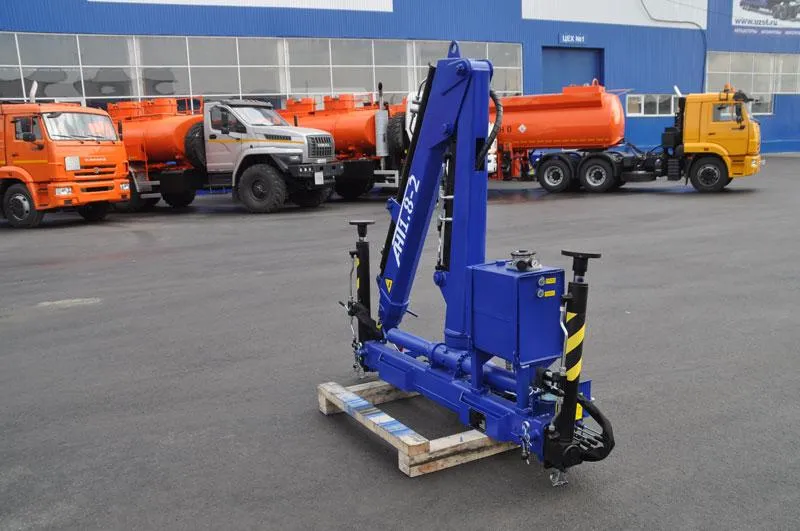

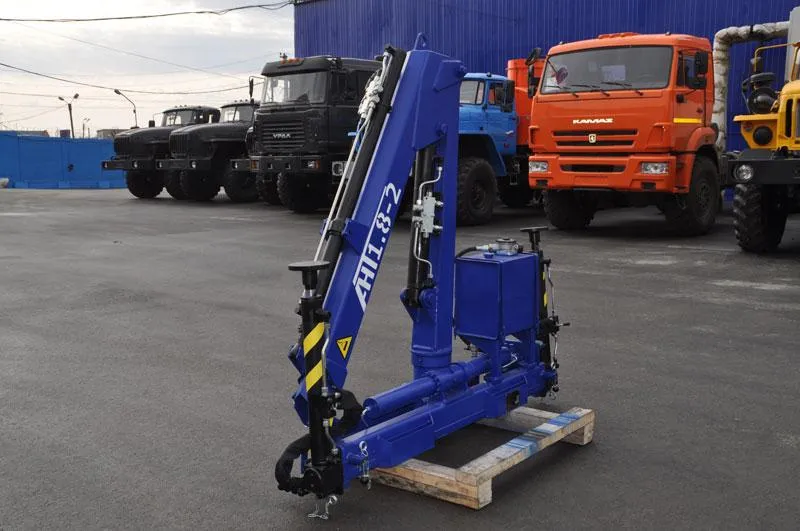

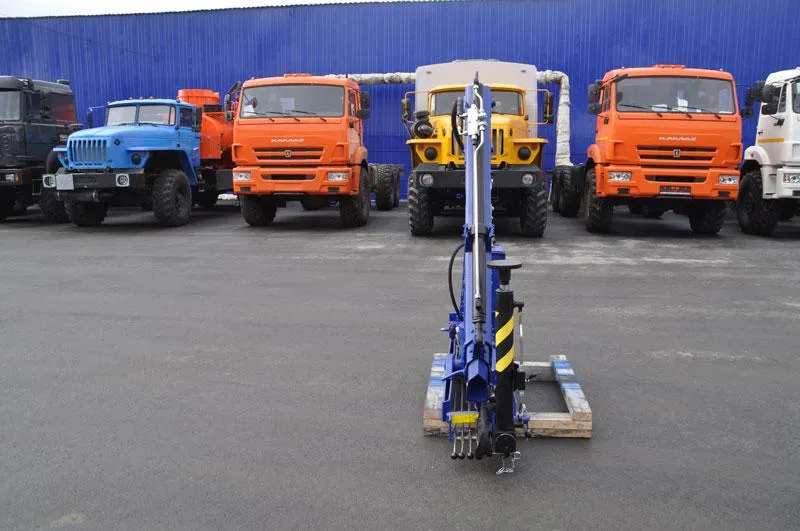

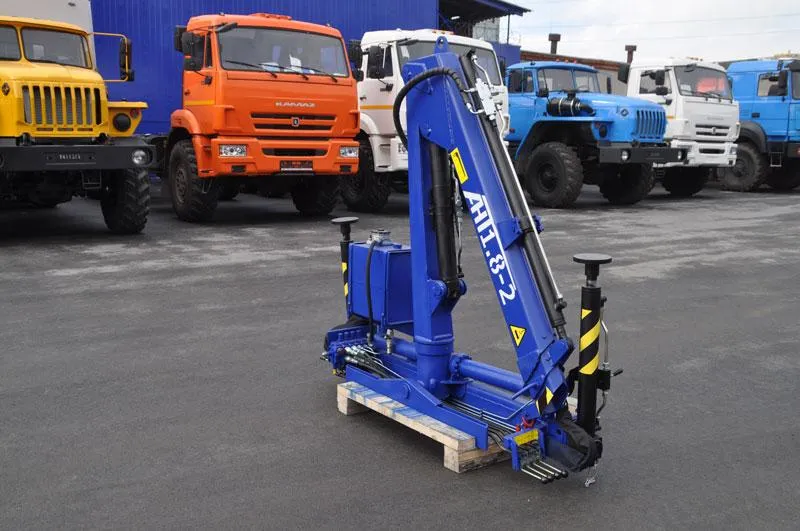

КМУ АНТ 1.8-2

КМУ АНТ 1.8-2
Задать вопросы по телефону:
+7(8332) 47-37-87

Ответы на вопросы можно получить в

VK Viber Telegram
Описание:

Назначение КМУ АНТ 1.8-2

Краноманипуляторная установка АНТ 1.8-2 предназначена для осуществления погрузочно-разгрузочных работ, проведения монтажа и демонтажа, ремонтно-восстановительных работ с грузами общей массой до 995 кг.

Отличительные особенности КМУ АНТ 1.8-2

  • Стрела КМУ Z-образной схемой складыванияи заготавливается из шведской высокопрочной стали S700 фирмы Domex. Использование данного вида стали позволяет значительно повысить прочность конструкции, улучшить ее грузоподъемные характеристики и уменьшить массу установки. При собственном весе в 425 кг манипулятор способен поднимать грузы до 1 т. Максимальный вылет стрелы в разложенном состоянии составляет 3,5 м.

  • Крюк КМУ изготавливается из износостойкой стали методом объемной штамповки

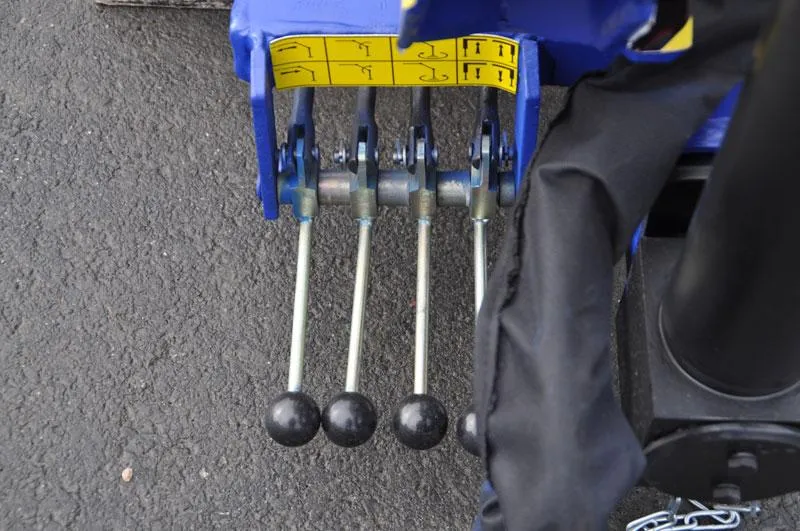

  • Управление КМУ в зависимости от требований заказчика может осуществляться с сидения на колонне или с земли, управление дублировано, так что оператор может находиться с удобной стороны автомобиля.

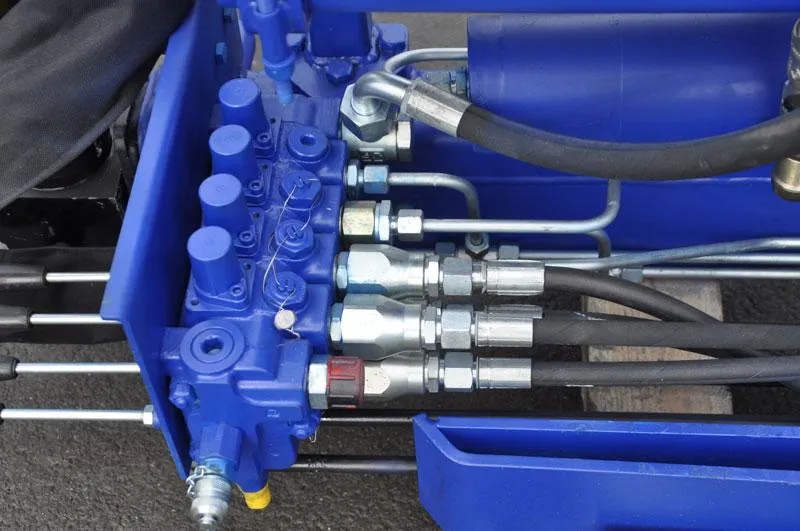

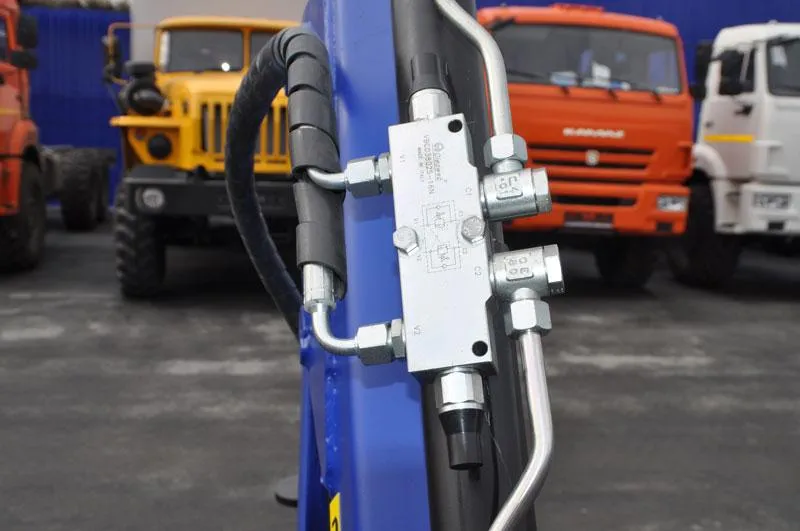

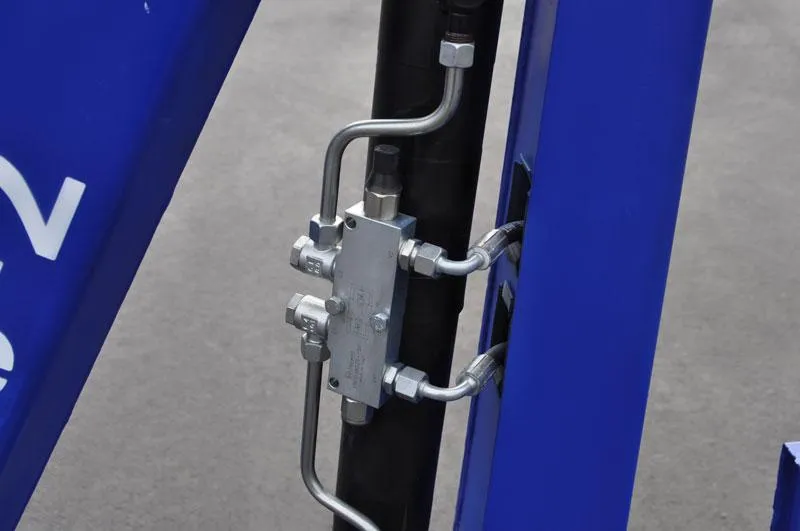

  • Устройство гидропривода исключает возможность самопроизвольного опускания груза при падении давления в гидросистеме, разрыве гибких трубопроводов, рукавов и повреждении их соединений.

  • В качестве рабочей жидкости гидравлической системы используется масло ВМГЗ -60 фирмы Лукойл, что позволяет осуществлять эксплуатацию установки при температурах до -60°С

  • Болтовые, шпоночные соединения механизмов КМУ предохранены от самопроизвольного развинчивания или разъединения.

  • Все манжеты, кольца и уплотнения изготавливаются из маслостойкой и морозостойкой резины, обеспечивающей работу узла уплотнения в интервале температур от 80 до -40 °С.

Требования надёжности

Срок службы гидроманипулятора при 1,5-сменной работе в паспортном режиме – 10 лет. Крано-манипуляторные установки относятся к изделиям климатического исполнения У по ГОСТ 15150-69 и рассчитаны на эксплуатацию в районах с умеренным климатом при температуре окружающего воздуха от плюс 40 °С до минус 40 °С.

Гарантии изготовителя

Гарантийный срок эксплуатации КМУ 12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки с завода потребителю.

Технические характеристики КМУ АНТ 1.8-2
Количество гидравлических выдвижных секций, шт. 1
Грузовой момент, тм 1,83
Максимальная грузоподъемность, кг 995
Грузоподъемность на максимальном вылете, кг 510
Максимальный вылет стрелы, м 3,57
Рабочая температура окружающей среды, °C -40…+40
Максимальная высота подъема, м 4,66
Максимальная глубина опускания, м 1,54
Способ управления Гидравлический
Угол поворота колонны, град. 400
Место управления С земли
Транспортное положение опор Вверх

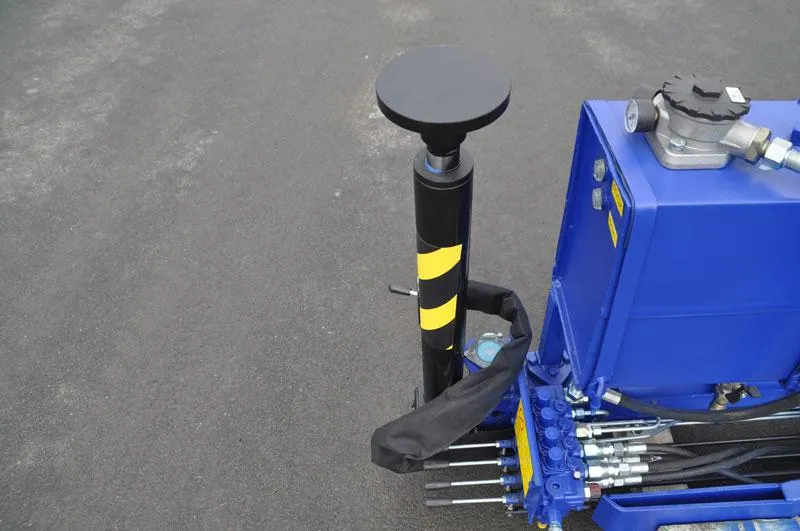

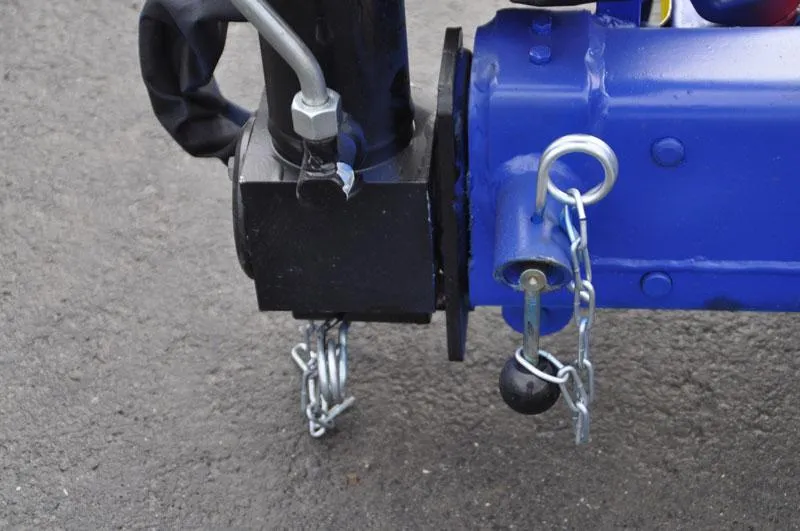

Тип выдвижных опор Механические
База выдвижных опор, мм 2 700
База не выдвижных опор, мм 1 700
Масса без гидронасоса, рабочей жидкости, кг 425 кг

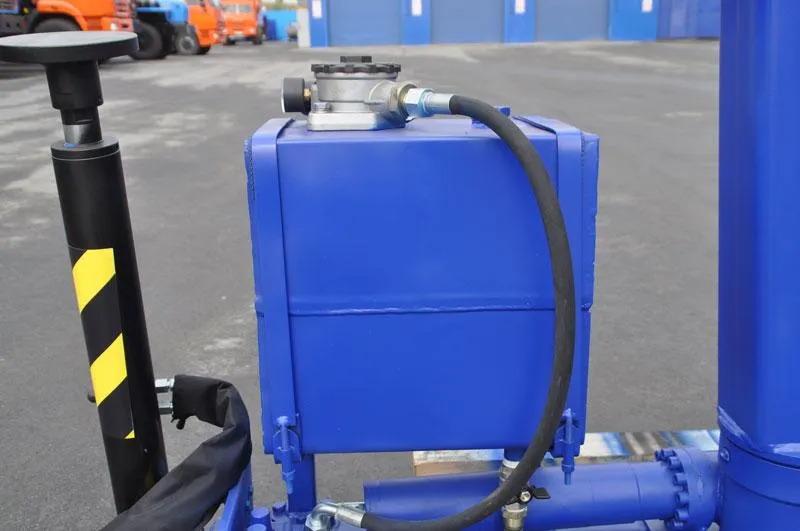

Емкость гидробака, л (полная / max / min) 27,2 / 23,6 / 19,9
Производительность насоса, л/мин 11
Рабочее давление, МПа 20
Размер по осям шпилек, мм 310
Размер для монтажа на раме, мм 610
Габаритные размеры в транспортном положении, мм 1 850 x 410 x 1 955
Дополнительные опции
Управление Дистанционное
