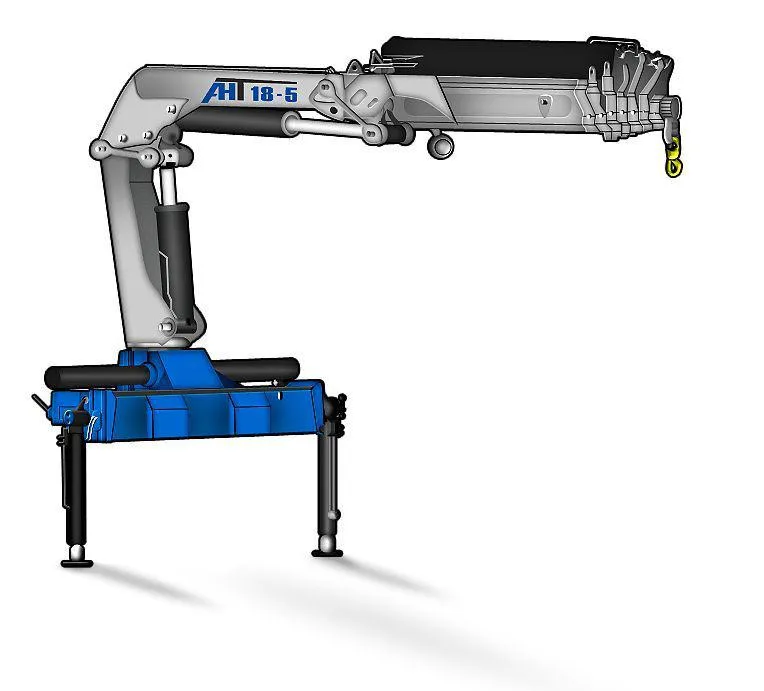

КМУ АНТ 18-5
Назначение КМУ АНТ 18-5
Крано-манипуляторная установка АНТ 18-5 предназначена для осуществления погрузочно-разгрузочных работ, проведения монтажа и демонтажа, ремонтно-восстановительных работ с грузами общей массой до 8600 кг.
Отличительные особенности КМУ АНТ 18-5
-
Стрела КМУ Z-образной схемой складывания изготавливается из шведской высокопрочной стали S700 фирмы Domex. Использование данного вида стали позволяет значительно повысить прочность конструкции, улучшить ее грузоподъемные характеристики и уменьшить массу установки. При собственном весе в 3155 кг манипулятор способен поднимать грузы до 8,6 тонн. Максимальный вылет стрелы в разложенном состоянии составляет 14,6 м.;
-
Крюк КМУ изготавливается из износостойкой стали методом объемной штамповки;
-
Управление КМУ в зависимости от требований заказчика может осуществляться с сидения на колонне или с земли, управление дублировано, так что оператор может находиться с удобной стороны автомобиля;
-
Устройство гидропривода исключает возможность самопроизвольного опускания груза при падении давления в гидросистеме, разрыве гибких трубопроводов, рукавов и повреждении их соединений;
-
В качестве рабочей жидкости гидравлической системы используется масло ВМГЗ -60 фирмы Лукойл, что позволяет осуществлять эксплуатацию установки при температурах до -60°С;
-
Болтовые, шпоночные соединения механизмов КМУ предохранены от самопроизвольного развинчивания или разъединения;
-
Все манжеты, кольца и уплотнения изготавливаются из маслостойкой и морозостойкой резины, обеспечивающей работу узла уплотнения в интервале температур от 80 до -40 °С.
Требования надёжности
Срок службы гидроманипулятора при 1,5-сменной работе в паспортном режиме – 10 лет. Крано-манипуляторные установки относятся к изделиям климатического исполнения У по ГОСТ 15150-69 и рассчитаны на эксплуатацию в районах с умеренным климатом при температуре окружающего воздуха от плюс 40 °С до минус 40 °С.
Гарантии изготовителя
Гарантийный срок эксплуатации КМУ 12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки с завода потребителю.
Технические характеристики КМУ АНТ 18-5 | |
---|---|
Количество гидравлических выдвижных секций, шт. | 5 |
Грузовой момент, тм | 17,20 |
Максимальная грузоподъемность, кг | 5 750 |
Грузоподъемность на максимальном вылете, кг | 870 |
Максимальный вылет стрелы, м | 14,60 |
Рабочая температура окружающей среды, °C | -40…+40 |
Максимальная высота подъема, м | 16,00 |
Максимальная глубина опускания, м | 12,00 |
Способ управления | Гидравлический |
Угол поворота колонны, град. | 390 |
Место управления | С сиденья |
Транспортное положение опор | Вверх |
Тип выдвижных опор | Гидравлические |
База опор, мм | 5 660 |
Масса без гидронасоса, рабочей жидкости, кг | 3 155 |
Емкость гидробака, л (полная / max / min) | 95 / 90 / 85 |
Рабочее давление, МПа | 28 |
Размер по осям шпилек, мм | 824 |
Размер для монтажа на раме, мм | 1060 |
Габаритные размеры в транспортном положении, мм | 2 490 х 1 305 х 2 330 |
