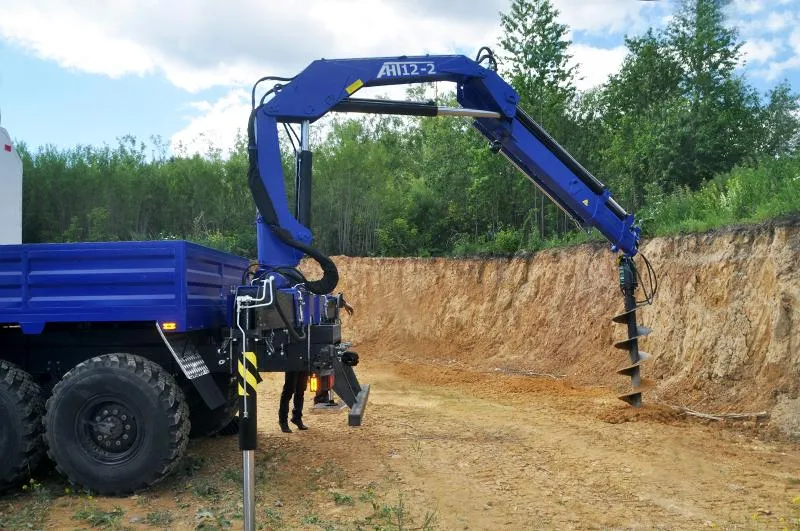

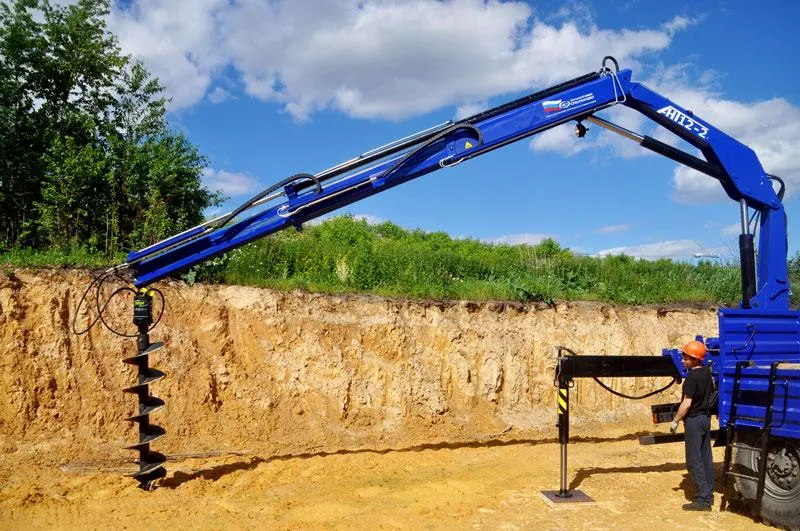

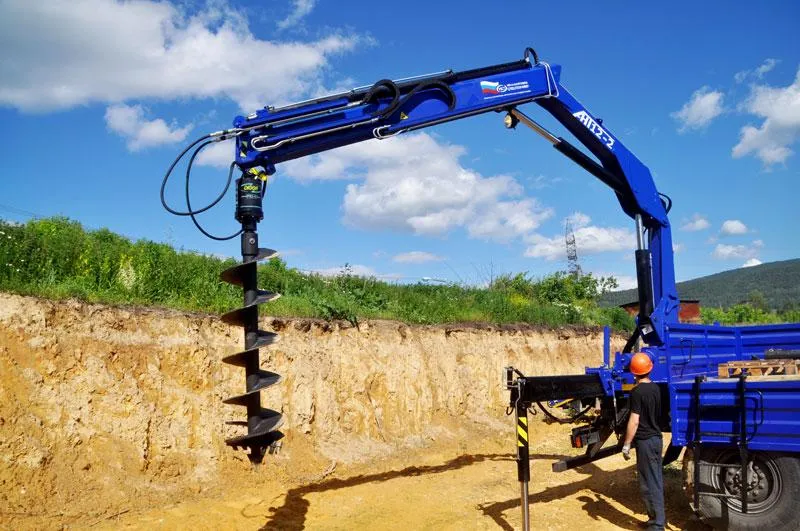

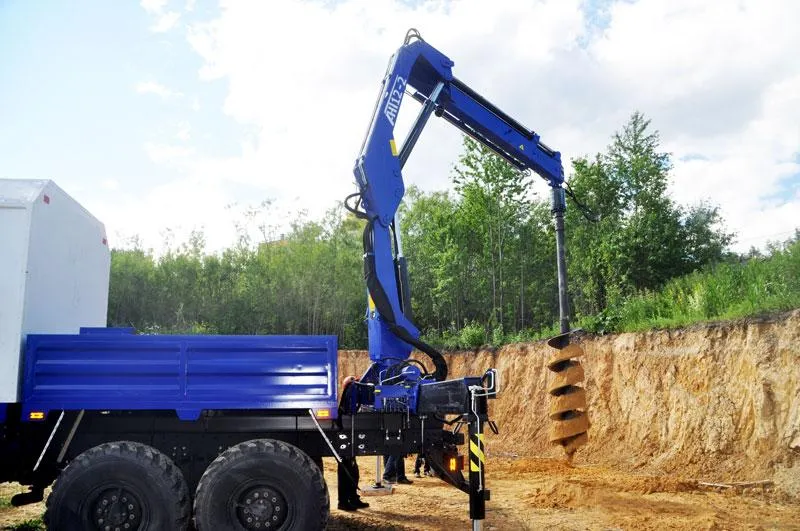

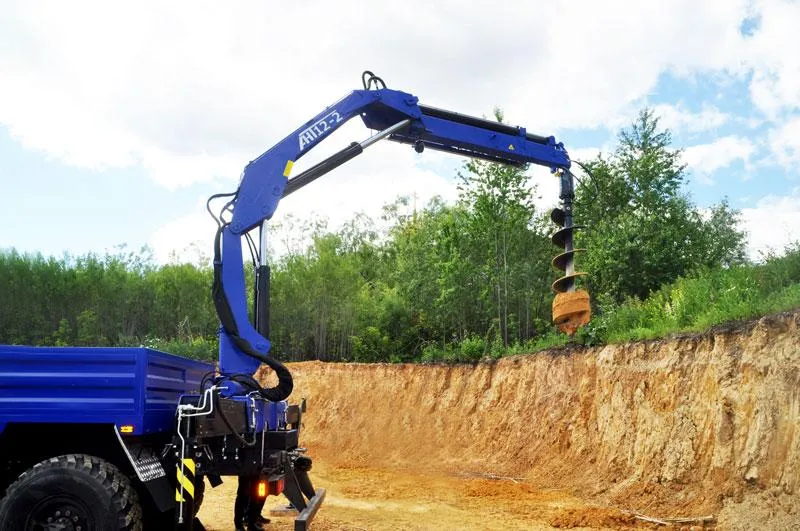

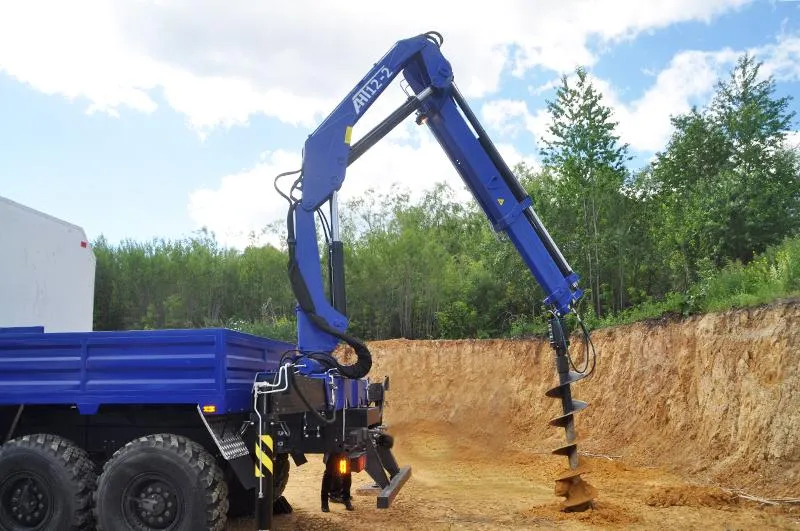

КМУ АНТ 12-2 с буровым оборудованием

КМУ АНТ 12-2 с буровым оборудованием
Задать вопросы по телефону:
+7(8332) 47-37-87

Ответы на вопросы можно получить в

VK Viber Telegram
Описание:

Назначение КМУ АНТ 12-2

Крано-манипуляторная установка АНТ 12-2 предназначена для осуществления погрузочно-разгрузочных работ, проведения монтажа и демонтажа, ремонтно-восстановительных работ с грузами общей массой до 6060 кг.

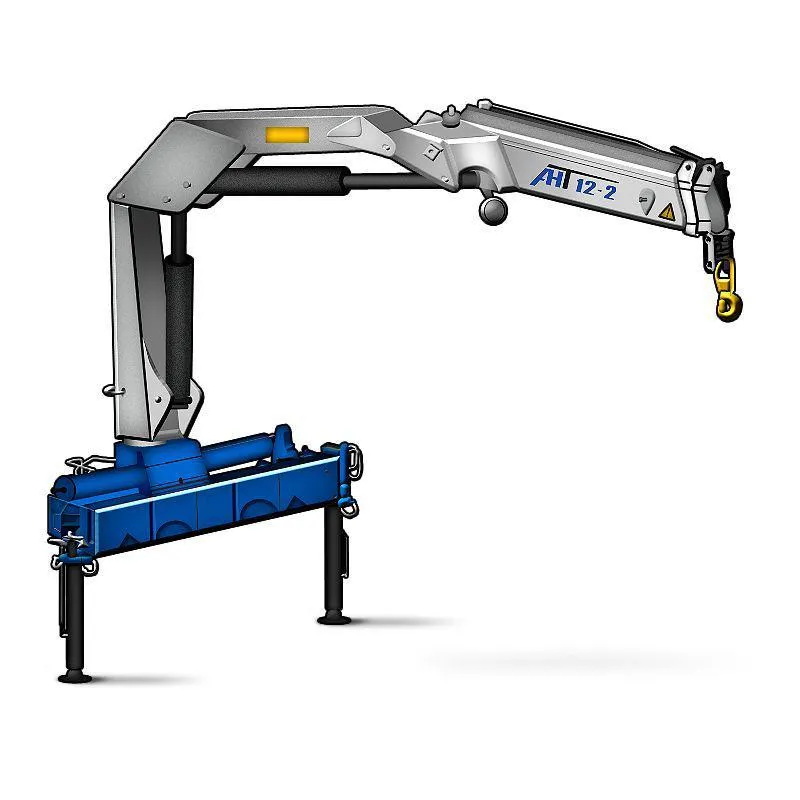

Отличительные особенности КМУ АНТ 12-2

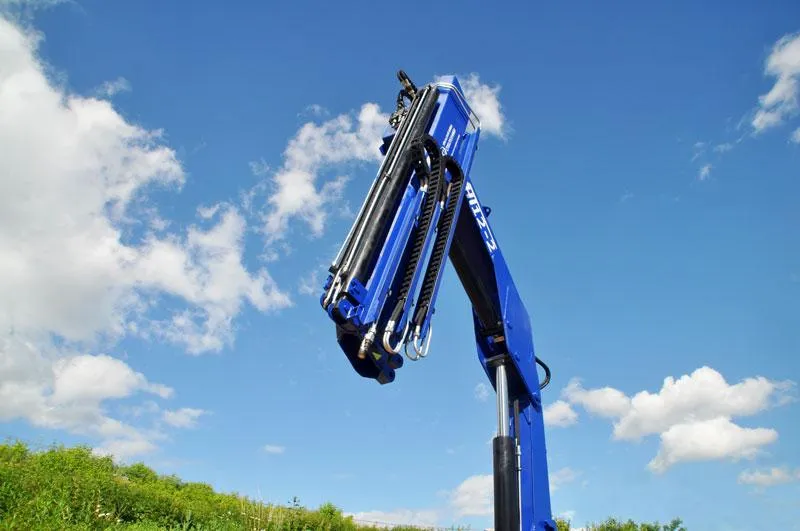

  • Стрела КМУ Z-образной схемой складывания изготавливается из шведской высокопрочной стали S700 фирмы Domex. Использование данного вида стали позволяет значительно повысить прочность конструкции, улучшить ее грузоподъемные характеристики и уменьшить массу установки. При собственном весе в 2120 кг манипулятор способен поднимать грузы до 6 тонн. Максимальный вылет стрелы в разложенном состоянии составляет 8,4 м;
  • Крюк КМУ изготавливается из износостойкой стали методом объемной штамповки;
  • Управление КМУ в зависимости от требований заказчика может осуществляться с сидения на колонне или с земли, управление дублировано, так что оператор может находиться с удобной стороны автомобиля;
  • Устройство гидропривода исключает возможность самопроизвольного опускания груза при падении давления в гидросистеме, разрыве гибких трубопроводов, рукавов и повреждении их соединений;
  • В качестве рабочей жидкости гидравлической системы используется масло ВМГЗ -60 фирмы Лукойл, что позволяет осуществлять эксплуатацию установки при температурах до -60°С;
  • Болтовые, шпоночные соединения механизмов КМУ предохранены от самопроизвольного развинчивания или разъединения;
  • Все манжеты, кольца и уплотнения изготавливаются из маслостойкой и морозостойкой резины, обеспечивающей работу узла уплотнения в интервале температур от 80 до -40 °С.

Требования надёжности

Срок службы гидроманипулятора при 1,5-сменной работе в паспортном режиме – 10 лет. Крано-манипуляторные установки относятся к изделиям климатического исполнения У по ГОСТ 15150-69 и рассчитаны на эксплуатацию в районах с умеренным климатом при температуре окружающего воздуха от плюс 40 °С до минус 40 °С.

Гарантии изготовителя

Гарантийный срок эксплуатации КМУ 12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки с завода потребителю.

Технические характеристики КМУ АНТ 12-2
Количество гидравлических выдвижных секций, шт. 2
Грузовой момент, тм 12,00
Максимальная грузоподъемность, кг 6 060
Грузоподъемность на максимальном вылете, кг 1 330
Максимальный вылет стрелы, м 8,40
Рабочая температура окружающей среды, °C -40…+40
Максимальная высота подъема, м 10,50
Максимальная глубина опускания, м 6,00
Способ управления Гидравлический
Место управления С земли
Транспортное положение опор Вниз
Тип выдвижных опор Механические
Стандартная база опор, мм 3 700
База опор с увеличенным вылетом, мм 5 400
Масса без гидронасоса, рабочей жидкости, кг 2 120
Емкость гидробака, л (полная / max / min) 135 / 125 / 116
Производительность насоса, л/мин 32
Рабочее давление, МПа 28
Размер по осям шпилек, мм 720
Монтажная база, мм 960
Габаритные размеры в транспортном положении, мм 2 478 х 865 х 2235

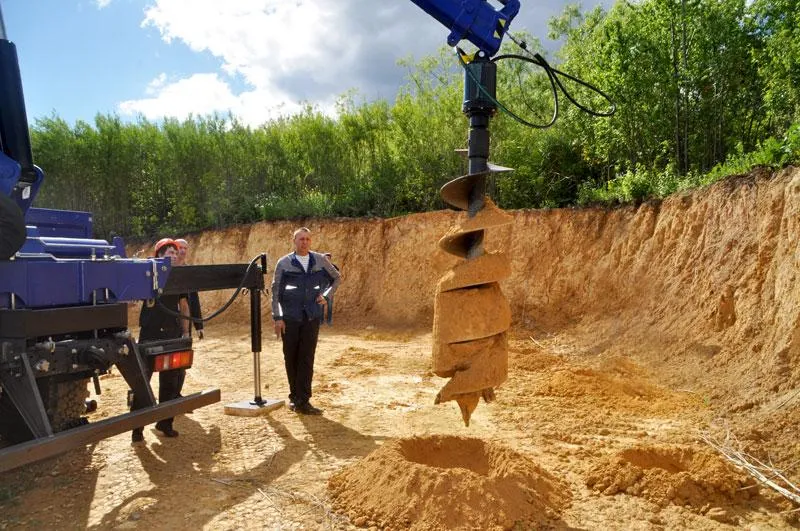

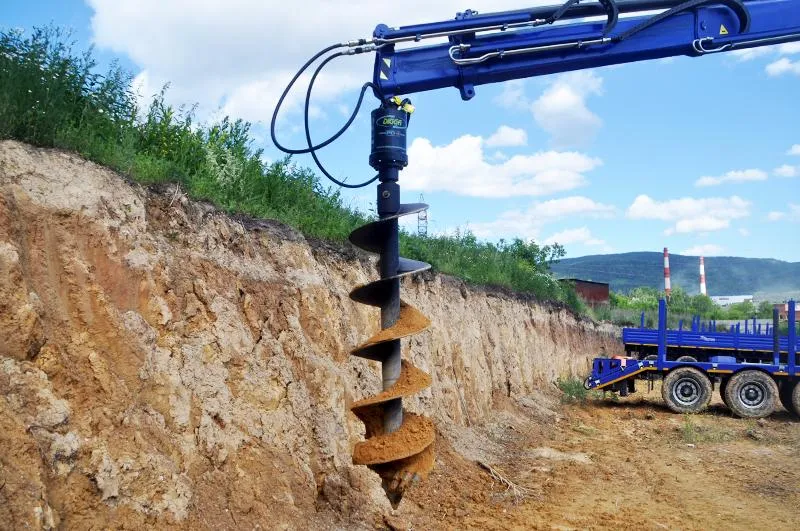

Характеристики оборудования для бурения грунтов
Шнек 2 шт.
Глубина бурения Не менее 3000 мм
Длина бура Не менее 2680 мм
Длина шнека Не менее 1800 мм
Диаметр бура 1. 360 мм
2. 500 мм

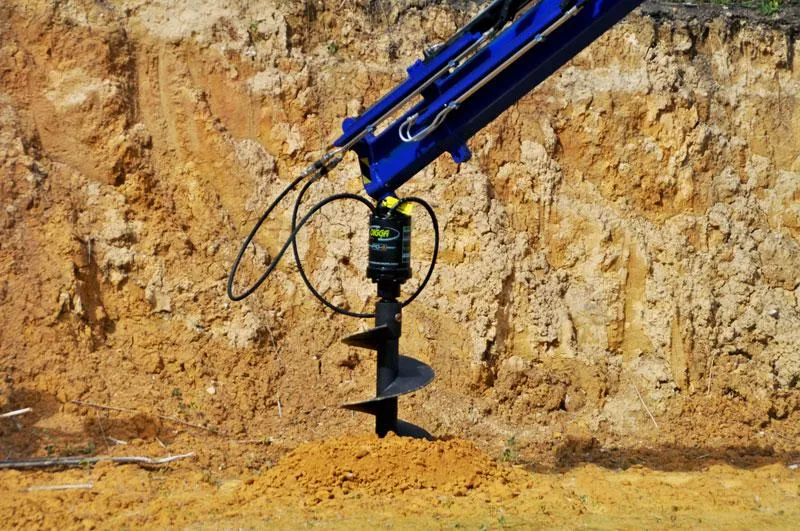

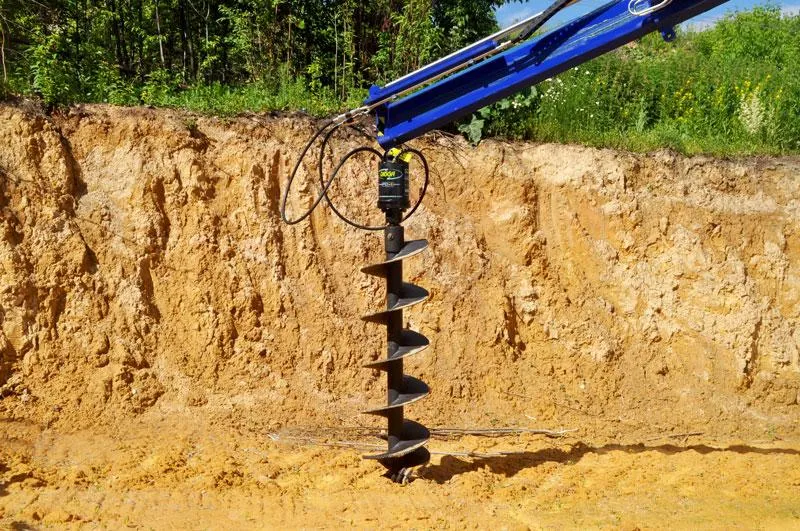

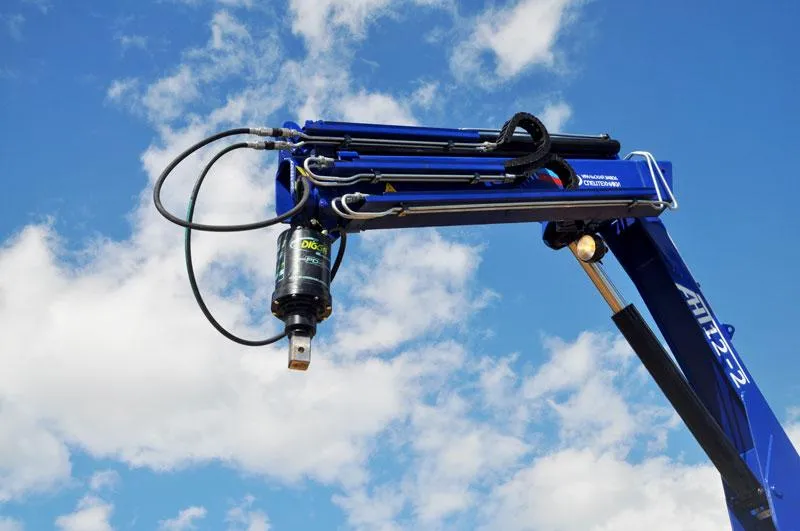

Характеристики гидровращателя Digga PD4
  • Максимальный диаметр шнека дл легких грунтов – 400 мм
  • Максимальный диаметр шнека для скальных грунтов – 300 мм
  • Требуемая гидравлическая мощность – 30-50 л.мин
  • Рабочее давление – 125-240 бар.
  • Максимальный крутящий момент при давлении 240 бар. – 1800 Hm
  • Скорость вращения – 50-91 об/мин
  • Круглый выходной вал диаметром 65 мм
  • Диаметр гидровращателя – 187 мм
  • Общая длина – 600 мм
  • Вес – 59 кг
Дополнительные опции
Место управления
  • дистанционное
  • с сиденья на колонне
Дополнительное навесное оборудование
  • люлька одноместная
  • люлька двухместная
  • бурильное оборудование
  • грейфер
  • ковш
