Общие Характеристики
|
|
Тип двигателя
|
Дизель
|
|
Номинальная грузоподъемность, Q (кг
|
3500
|
|
Центр нагрузки, C (мм
|
500
|
|

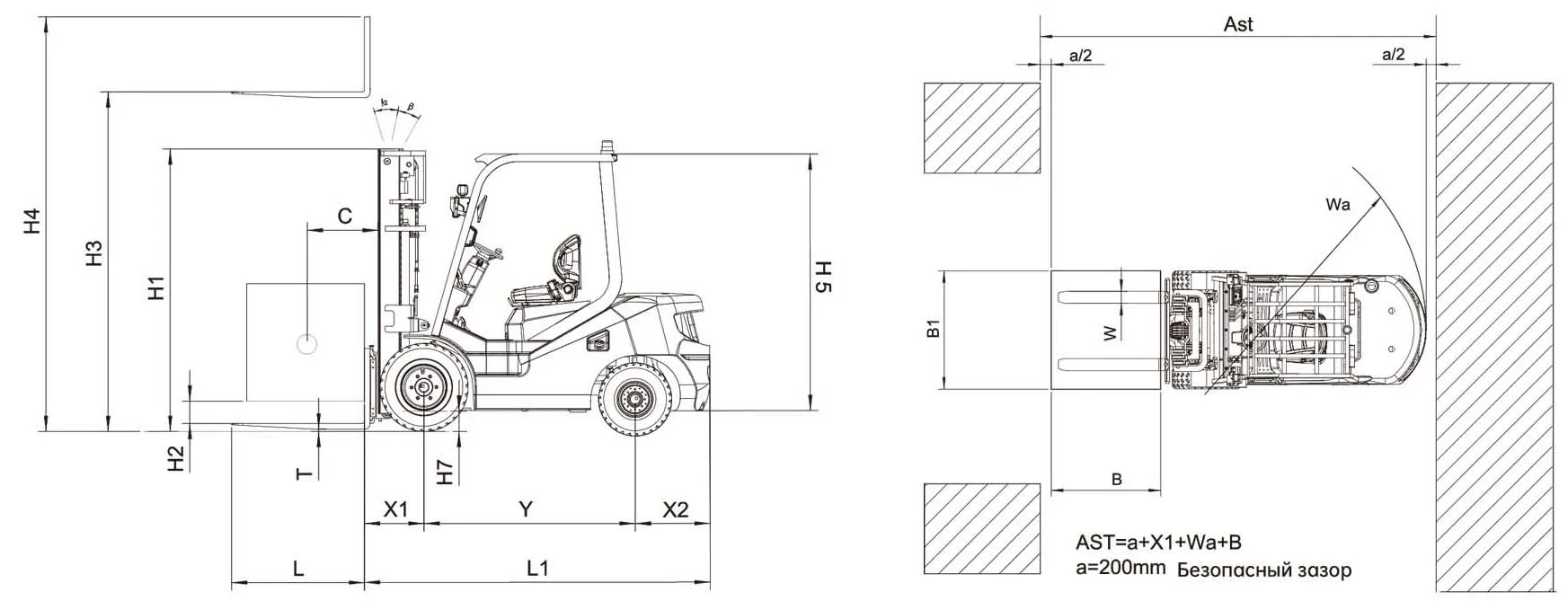

Характеристики И Размеры
|
|
Номинальная высота подъема, H3 (мм
|
3000
|
|
Высота свободного подъема, H2 (мм
|
150
|
|
Размер вил (ДхШхТ), мм
|
1070х125х50
|
|
Угол наклона мачты (Вперед/назад, а%B9), град.
|
6°/12°
|
|
Вынос вил (от центра колеса до спинки вил), X1 (мм
|
480
|
|
Задний свес, X2 (мм
|
600
|
|
Дорожный просвет (под мачтой), H7 (мм
|
125
|
|
Длина до спинки вил (без вил), L1 (мм
|
2780
|
|
Габаритная ширина, B1 (мм
|
1225
|
|
Высота мачты в сложенном положении, H1 (мм
|
2070
|
|
Высота мачты в разложенном положении (с защитной решеткой), H4 (мм
|
4070
|
|
Высота защитного заграждения, H5 (мм
|
2235
|
|
Радиус поворота (внешний), Wa (мм
|
2500
|
|
Мин. ширина рабочего коридора для паллет, мм
|
4255
|
|
Эксплуатационные Характеристики
|
|
Скорость движения (без груза), км/ч
|
19
|
|
Скорость подъёма (с полной нагрузкой), мм/сек
|
400
|
|
Скорость опускания (с полной нагрузкой), мм/сек
|
С полной нагрузкой ≤ 600
|
|
Макс. тяговое усилие (с полной нагрузкой/без груза), KN
|
26/21
|
|
Макс. преодолеваемый уклон (с полной нагрузкой), %
|
20
|
|
Шасси
|
|
Шины (Передние х 2), мм
|
28х9-15-12PR
|
|
Шины (Задние х 2), мм
|
6.50-10-10PR
|
|
Передняя колея, B2 (мм
|
1000
|
|
Задняя колея, B3 (мм
|
980
|
|
Колесная база, Y (мм
|
1700
|
|
Масса
|
|
Общая масса, кг
|
4775
|
|
Распределение нагрузки по передней оси (с полной нагрузкой), кг
|
6997
|
|
Распределение нагрузки по задней оси (с полной нагрузкой), кг
|
777
|
|
Распределение нагрузки по передней оси (без груза), кг
|
1910
|
|
Распределение нагрузки по задней оси (без груза), кг
|
2865
|
|
Двигатель И Трансмиссия
|
|
Аккумуляторная батарея, В/Ач
|
12/90
|
|
Емкость топливного бака, L
|
50
|
|
Тип трансмиссии
|
Гидравлика
|
|
Количество передач
|
1/1
|
|
Рабочее давление (для навесного оборудования), Mpa
|
20.5
|
|
Двигатель Xinchai
|
|
Модель
|
C490BPG-37 (EUII)
|
|
Номинальная мощность
|
36.8 кВт/2650 об/мин
|
|
Номинальный крутящий момент
|
156 Нм/1800 об/мин
|
|
Количество цилиндров
|
4
|
|
Диаметр цилиндра х Ход поршня
|
90х105 мм
|
|
Рабочий объем
|
2.67 л
|
|
Двигатель Isuzu
|
|
Модель
|
C240NKFC-01 (EUII)
|
|
Номинальная мощность
|
35.4 кВт/2500 об/мин
|
|
Номинальный крутящий момент
|
139 Нм/1800 об/мин
|
|
Количество цилиндров
|
4
|
|
Диаметр цилиндра х Ход поршня
|
86х102 мм
|
|
Рабочий объем
|
2.396 л
|
|
Двигатель Mitsubishi
|
|
Модель
|
S4S (EUII)
|
|
Номинальная мощность
|
35.3 кВт/2250 об/мин
|
|
Номинальный крутящий момент
|
177 Нм/1700 об/мин
|
|
Количество цилиндров
|
4
|
|
Диаметр цилиндра х Ход поршня
|
94х120 мм
|
|
Рабочий объем
|
3.331 л
|
|
Двигатель Gct
|
|
Модель
|
GK25
|
|
Номинальная мощность
|
44.2 кВт/2500 об/мин
|
|
Номинальный крутящий момент
|
186.2 Нм/1600 об/мин
|
|
Количество цилиндров
|
4
|
|
Диаметр цилиндра х Ход поршня
|
92х93 мм
|
|
Рабочий объем
|
2.472 л
|
|
Двигатель Kubota
|
|
Модель
|
V2403-CR-TE5 (EUV)
|
|
Номинальная мощность
|
42.6 кВт/2400 об/мин
|
|
Номинальный крутящий момент
|
195.6 Нм/1500 об/мин
|
|
Количество цилиндров
|
4
|
|
Диаметр цилиндра х Ход поршня
|
87х102.4 мм
|
|
Рабочий объем
|
2.434 л
|
|
Двигатель Xinchai
|
|
Модель
|
3E22YG51 (EUV)
|
|
Номинальная мощность
|
44.8 кВт/2400 об/мин
|
|
Номинальный крутящий момент
|
210 Нм/1600-1800 об/мин
|
|
Количество цилиндров
|
3
|
|
Диаметр цилиндра х Ход поршня
|
94х107 мм
|
|
Рабочий объем
|
2.23 л
|
|
Двигатель Hyundai
|
|
Модель
|
D24 (DM02VB EUV)
|
|
Номинальная мощность
|
48.2 кВт/2600 об/мин
|
|
Номинальный крутящий момент
|
214 Нм/1600 об/мин
|
|
Количество цилиндров
|
4
|
|
Диаметр цилиндра х Ход поршня
|
90х94 мм
|
|
Рабочий объем
|
2.392 л
|
