КС-75721 H&H
Описание модели КС-75721 H&H

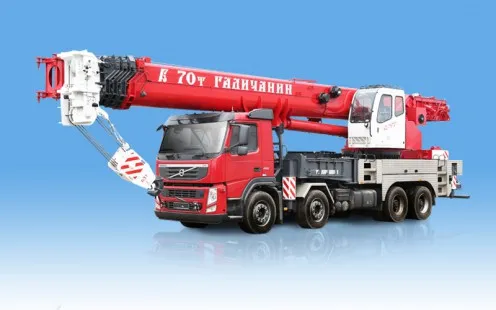

Автокран КС-75721 грузоподъемностью 70 тонн смонтирован на шасси Volvo FM с колесной формулой 8х4
Кран КС-75721 производства АО «ГАКЗ» обладает отличной маневренностью, надежностью и легкостью управления, что позволяет использовать его на объектах с различными типами подъездных путей. На кране реализована гидравлическая электро-пропорциональная система управления, что обеспечивает более точное и плавное управление рабочими операциями, широкий диапазон регулирования скоростей рабочих операций, а также возможность одновременного совмещения нескольких крановых операций.
- Телескопическая стрела с «овоидным» профилем длиной 42 метра;
- Двухсекционный удлинитель (гусек) длиной 15,1 метра, имеющий возможность работы первой секцией без участия второй, устанавливается относительно оси стрелы под углом 0, 15, 30 градусов
- Зона работы 360 градусов без потери грузовысотных характеристик в передней рабочей зоне «над кабиной»;
- Работа на не полностью выдвинутых балках выносных опор;Высокая грузоподъемность с полным и частичным противовесом;
- Максимальный размер опорного контура 7,4х7,2 метра;Гидравлическая система с использованием компонентов фирмы Hydac (Германия), обеспечивающая плавное управление всеми
- механизмами с широким диапазоном регулирования скоростей рабочих операций;Благодаря системе LS реализована возможность регулирования расхода рабочей жидкости, обеспечивая экономию топлива;
- Безопасная работа крана обеспечена ограничителем нагрузки производства HIRSHMANN (Германия);
- Сплит-системой Webasto (отопитель-кондиционер) гарантирована комфортная температура в кабине крановщика в любое время года.
Центральный блок управления выполнен из сертифицированных по критериям безопасности электронных устройств (PL-D) производства HYDAC, в которых происходит непрерывное согласование режимов работы с прибором безопасности Hirshmann. При выборе компонентов, интегрированных в систему, большое внимание уделялось тому, чтобы были выполнены все требования российских и европейских стандартов для самоходных грузоподъёмных кранов.
Новая графическая концепция экрана монитора системы безопасности предлагает самые различные возможности отображения рабочих режимов подъемного крана. Наряду с актуальными данными прибора безопасности, на экране могут быть отображены данные о техническом состоянии крана и параметры его технической диагностики, а также предупредительные сигналы и коды ошибок.
При работе крана происходит постоянное отображение на экране параметров работы и их запись в запоминающем устройстве: масса груза на крюке, вылет стрелы крана, угол поворота поворотной части крана, кратность запасовки грузового каната, а также все требуемые параметры работы дизеля системы.
Технические характеристики КС-75721 H&H
| Параметр | Значение |
|---|---|
| Грузоподъемность максимальная, т/вылет, м | 70/3,2 |
| Длина стрелы, м | 11,7 - 42 |
| Длина гуська, м | 9-15 |
| Максимальная высота подъема крюка, м | |
| - с основной стрелой 42 м | 42,5 |
| - с основной стрелой 42 м и гуськом 9 м | 51,4 |
| - с основной стрелой 42 м и гуськом 15 м | 57,3 |
| Макс. глубина опускания крюка стрелой 11,7 м на вылете 6,0 м, м | 8,0 |
| Масса груза, при которой допускается выдвижение секций стрелы, т | 6,0 |
| Скорость подъема-опускания груза, м/мин | |
| - номинальная (с грузом массой до 60,0 т) | 2,78 |
| - увеличенная (с грузом массой до 9,0 т) | 5,56 |
| - максимальная (кратность полиспаста 1) | 39,0 |
| Скорость посадки груза, м/мин | 0,15 |
| Частота вращения поворотной части, об/мин | 0 ... 1,76 |
| Скорость передвижения крана своим ходом, км/ч | до 50 |
| Размер опорного контура вдоль оси шасси х поперек передних опор х поперек задних опор, м | |
| - при выдвинутых балках выносных опорах | 7,56 х 7,2 х 7,2 |
| - при частично выдвинутых балках выносных опор | 7,0 х 5,66 х 4,73 |
| Колесная формула базового автомобиля | 8 х 4 |
| Двигатель базового автомобиля | дизельный |
| - модель | D13A380 |
| - мощность, кВт | 285 |
| Габариты крана в транспортном положении, м (длина х ширина х высота) | 14,12 х 2,5 х 3,98 |
| Температура эксплуатации, град. С | от -40 до +40 |
| Срок гарантийного обслуживания крана | 18 месяцев с момента передачи крана потребителю, но не более 1000 часов наработки |
| Нормативный срок службы крана, лет | 13 |
