КС-75721-1 H&H

КС-75721-1 H&H
Задать вопросы по телефону:
+7(8332) 47-37-87

Ответы на вопросы можно получить в

VK Viber Telegram
Описание:

Описание модели КС-75721-1 H&H

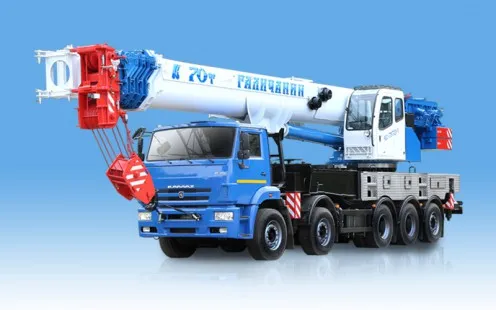

Автокран КС-75721-1 грузоподъемностью 70 тонн смонтирован на шасси KAMAZ-7330-0003910-К4 с колесной формулой 10х4

Кран КС-75721-1 производства АО «ГАКЗ» смонтирован на шасси, обладающем большой несущей способностью, надежностью и легкостью управления, что позволяет использовать его на объектах с различными типами подъездных путей. На кране реализована гидравлическая электро-пропорциональная система управления, что обеспечивает более точное и плавное управление рабочими операциями, широкий диапазон регулирования скоростей рабочих операций, а также возможность одновременного совмещения нескольких крановых операций.

  • Телескопическая стрела с «овоидным» профилем длиной 42 метра;
  • Двухсекционный удлинитель (гусек) длиной 15,1 метра, имеющий возможность работы первой секцией без участия второй, устанавливается относительно оси стрелы под углом 0, 15, 30 градусов;
  • Зона работы 360 градусов без потери грузовысотных характеристик в передней рабочей зоне «над кабиной»;
  • Работа на не полностью выдвинутых балках выносных опор;
  • Высокая грузоподъемность с полным и частичным противовесом;
  • Максимальный размер опорного контура 7,4х7,2 метра;
  • Гидравлическая система с использованием компонентов фирмы Hydac (Германия), обеспечивающая плавное управление всеми механизмами с широким диапазоном регулирования скоростей рабочих операций;
  • Благодаря системе LS реализована возможность регулирования расхода рабочей жидкости, обеспечивая экономию топлива;
  • Безопасная работа крана обеспечена ограничителем нагрузки производства HIRSHMANN (Германия);
  • Сплит-системой Webasto (отопитель-кондиционер) гарантирована комфортная температура в кабине крановщика в любое время года.

Центральный блок управления выполнен из сертифицированных по критериям безопасности электронных устройств (PL-D) производства HYDAC, в которых происходит непрерывное согласование режимов работы с прибором безопасности Hirshmann. При выборе компонентов, интегрированных в систему, большое внимание уделялось тому, чтобы были выполнены все требования российских и европейских стандартов для самоходных грузоподъёмных кранов.

Новая графическая концепция экрана монитора системы безопасности предлагает самые различные возможности отображения рабочих режимов подъемного крана. Наряду с актуальными данными прибора безопасности, на экране могут быть отображены данные о техническом состоянии крана и параметры его технической диагностики, а также предупредительные сигналы и коды ошибок.

При работе крана происходит постоянное отображение на экране параметров работы и их запись в запоминающем устройстве: масса груза на крюке, вылет стрелы крана, угол поворота поворотной части крана, кратность запасовки грузового каната, а также все требуемые параметры работы дизеля системы.


Технические характеристики КС-75721-1 H&H

Параметр Значение
Грузоподъемность максимальная, т/вылет, м 70/3,2
Длина стрелы, м 11,7 - 42
Длина гуська, м 9-15
Максимальная высота подъема крюка, м
- с основной стрелой 42 м 42,5
- с основной стрелой 42 м и гуськом 9 м 51,4
- с основной стрелой 42 м и гуськом 15 м 57,3
Макс. глубина опускания крюка стрелой 11,7 м на вылете 6,0 м, м 8,0
Масса груза, при которой допускается выдвижение секций стрелы, т 6,0
Скорость подъема-опускания груза, м/мин
- номинальная (с грузом массой до 60,0 т) 2,78
- увеличенная (с грузом массой до 9,0 т) 5,56
- максимальная (кратность полиспаста 1) 39,0
Скорость посадки груза, м/мин 0,15
Частота вращения поворотной части, об/мин 0 ... 1,76
Скорость передвижения крана своим ходом, км/ч до 50
Размер опорного контура вдоль оси шасси х поперек передних опор х поперек задних опор, м
- при выдвинутых балках выносных опорах 7,56 х 7,2 х 7,2
- при частично выдвинутых балках выносных опор 7,0 х 5,66 х 4,73
Колесная формула базового автомобиля 10 х 4
Двигатель базового автомобиля, модель Cummins ISLE 400 40 (Евро-4)
Габариты крана в транспортном положении, м (длина х ширина х высота) 14,73 х 2,5 х 3,98
Температура эксплуатации, град. С от -40 до +40
Срок гарантийного обслуживания крана 18 месяцев с момента передачи крана потребителю, но не более 1000 часов наработки
Нормативный срок службы крана, лет 13
