КС-65719-7К

КС-65719-7К
Задать вопросы по телефону:
+7(8332) 47-37-87

Ответы на вопросы можно получить в

VK Viber Telegram
Описание:

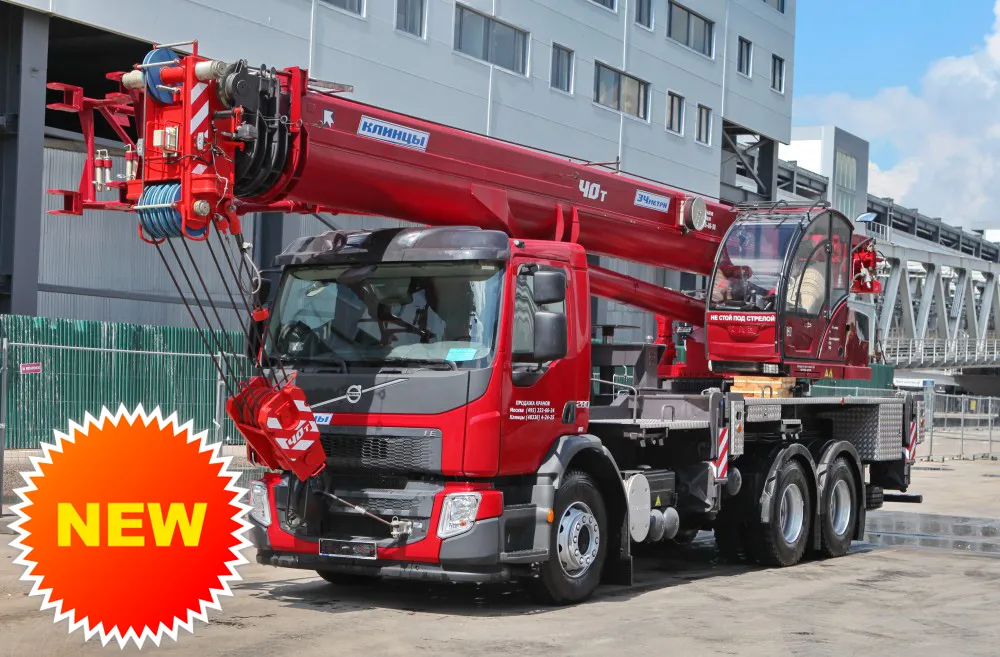

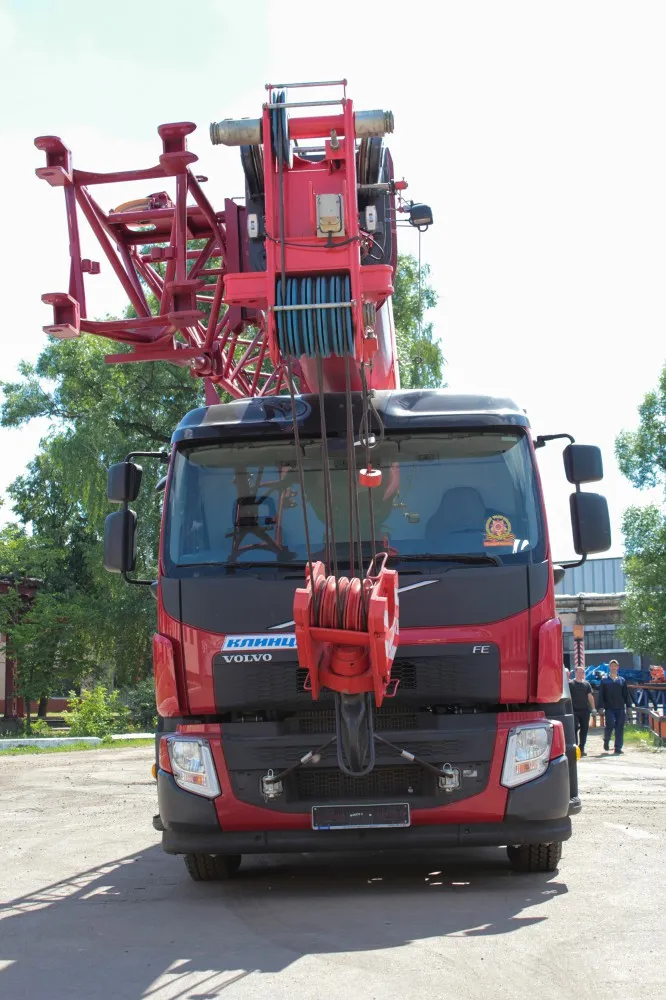

КС-65719-7К — первая модель сорокатонного автокрана марки «Клинцы» грузоподъемностью 40 тонн с длиной стрелы 34 метра на импортном шасси Volvo FE-280, соответствующая техническим нормам для движения транспортных средств по дорогам общего пользования без специального разрешения.

Кран грузоподъемностью 40 тонн смонтирован на трехосном шасси автомобиля модели Volvo FE-280 с колесной формулой 6х4 .
Кран универсален, он предназначен для работы как в городах, так и в условиях удаленности от населенных пунктов.

Гидравлика

Привод крановой установки осуществляется при помощи поршневого гидронасоса, который приводится во вращение двигателем базового автомобиля через коробку передач и не требует дополнительного оборудования.
Гидравлическая система крановой установки обеспечивает плавное управление всеми механизмами, регулирование скоростей рабочих операций и возможность совмещения нескольких операций.

Стрела и система телескопирования

Четырехсекционная телескопическая стрела длиной 11,2—34 метра во втянутом положении обеспечивает крану компактность и маневренность при переездах, а в выдвинутом — широкую рабочую зону и большую высоту перемещения груза при работе.
Возможность телескопирования стрелы с грузом на крюке позволяет крану выполнять специальные задания: устанавливать грузы в труднодоступных местах, проносить их среди смонтированных конструкций.
Секции стрелы сделаны из двух гнутых цельнометаллических профилей и, в соответствии с тенденциями мирового краностроения, имеют непрямоугольное сечение с нижним поясом в виде эллипса.

Дополнительное оборудование

Стрела может быть дополнительно оснащена решетчатым гуськом длиной 9 метров, что позволяет обеспечить стреле наибольшую зону обслуживания.
Использование в работе дополнительных отдельно возимых противовесов общей массой 13,0 тонн позволяет значительно поднять грузовые характеристики крана на средних и дальних вылетах, что обеспечивает наилучшие показатели среди аналогичных кранов данной размерной группы.
Установка гуськов и дополнительных противовесов в рабочее положение производится без использования дополнительных грузоподъемных средств и людских ресурсов.

Опорный контур

Для удобства работы в стесненных условиях предусмотрен режим работы с установкой крана на не полностью выдвинутых балках выносных опор.

Надежность

При изготовлении несущих металлоконструкций крановой установки и телескопической стрелы используется импортная высокопрочная сталь WELDOX.
Редукторы механизмов подъема груза и поворота крана планетарного типа, с дисковыми тормозами, что соответствует современным требованиям, предъявляемым к грузоподъемным машинам.
Во многих узлах крана установлены импортные комплектующие, которые не надо менять в течение всего срока службы крана.

Система безопасности

Безопасную работу крана обеспечивает микропроцессорный ограничитель нагрузки, показатели которого отражаются на дисплее в кабине машиниста. Прибор автоматически осуществляет защиту крана от перегрузки и опрокидывания, оснащен координатной защитой крана для работы в стесненных условиях и блоком телеметрической памяти.
Автокран также защищен от опасного напряжения для работы вблизи линий электропередач.

Основные параметры

Грузоподъемность, т: 40
Шасси: Volvo FE-280 (6х4)
Длина стрелы: 34 м.

Технические характеристики

Характеристика Значение
Грузоподъёмность миди максимальная, т 40,0
Максимальный грузовой момент, кНм (тм) 1176(120)
Высота подъёма максимальная, м 34,8
Высота подъёма при максимальном вылете, м 5,2
Максимальная глубина опускания при работе с грузом равным 50% грузоподъёмности, с основной стрелой и максимальной кратностью запасовки, м 10,0
Вылет при максимальной грузоподъёмности, м 3,0
Вылет, максимальный, м
- а) «проектный» (без нагрузки) 8,45
- б) «рабочий» (с грузом на крюке) 8,5
Вылет минимальный, м 2,0
Максимальная масса груза, с которой допускается телескопирование стрелы, т: 6,0
Максимальная масса груза, с которым допускается работа в ускоренном режиме подъёма-опускания, т: 7,5
База, м 4,2+1,37
Колея, м:
- передних колёс 2,028
- задних колёс (между серединами двойных скатов) 1,837
База выносных опор, м 5,4
Расстояние между выносными опорами, м: при выдвинутых опорах- 6.1 при втянутых опорах- 2,3
Задний габарит, м 3,15
Радиус поворота, м 12,3

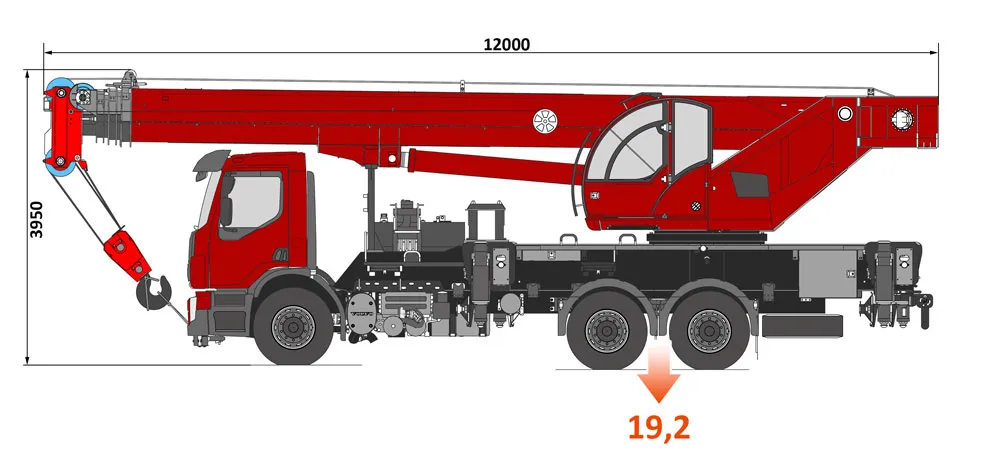

Габаритные размеры крана (длина х ширина х высота), м 11,97x2,55x3,94
Скорости передвижения:
- крана транспортная (своим ходом), км/ч 1,4-16,8(5-60)
- крана транспортная на буксире, км/ч 1,4-5,6(5-20)
Скорость механизма телескопирования секции стрелы (выдвижения-втягивания секции стрелы), м/с (м/мин), не более 0,25(15)
Скорость механизма поворота (частота вращения), рад/с (об/мин):
- наименьшая, не более 0,012(0,12)
- наибольшая, с грузом, не менее 0,089(0,85)
- наибольшая с гуськом и грузом, не более 0,053 (0,5)
Угол поворота, рад (°) 6,28(360)
Масса крана и его основных частей, т:
- конструктивная масса крана в транспортном положении 26,52
- масса противовеса 1;5;9;13
- масса стрелы 6,8
- масса крановой установки 19,065
- масса гуська 0,46
