Описание модели КС-55729-4B

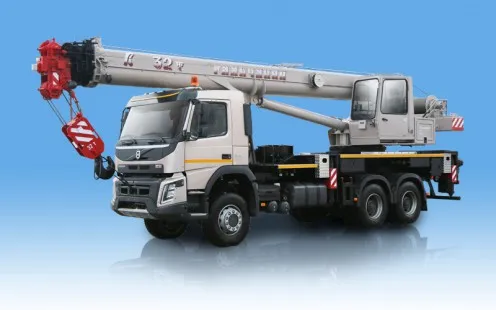

Автокран КС-55729-4В грузоподъёмностью 32 тонны смонтирован на шасси VOLVO FM-Truck (FMX), с колесной формулой 6x6
Кран КС-55729-4В производства АО «ГАКЗ» обладает отличной маневренностью, надежностью и легкостью управления. Эргономичная кабина шасси располагает к комфортабельному следованию до объекта, в то же время колесная формула 6х6 позволит использовать различные подъездные пути. Для улучшения грузовысотных характеристик, кран укомплектован стрелой овоидного профиля. Автономный отопитель кабины крановщика позволит работать в суровые зимы, а дополнительный принудительный охладитель масла поможет в жаркую погоду.
- Телескопическая стрела с «овоидным» профилем длиной 30,2 метра;
- Удлинитель длиной 9,0 метров, имеющий возможность установки по углом 0° и 30° относительно оси стрелы;
- Работа на не полностью выдвинутых балках выносных опор
- Максимальный размер опорного контура 4,75х5,80 метра
- Дополнительный маслоохладитель HYDAC
- Надежное и комфортабельное шасси VOLVO
На предприятии АО «ГАКЗ» внедряются инновационные разработки в конструкцию и технологии изготовления автокранов марки «Галичанин» грузоподъемностью 32 тонны.
Сборка стрел автокранов серии КС-55729-В происходит из металлоконструкций, изготовленных на собственном прессе по самым современным технологиям с применением высокопрочной стали Weldox. Секции овоидных стрел состоят из двух U-образных профилей, сваренных при помощи двух стыковых швов, что позволяет значительно повысить прочность стрел и минимизировать их массу. Длина стрелы во втянутом положении 9,6 м. обеспечивает крану компактность и маневренность при переездах, а в полностью выдвинутом - 30,2 м. позволяет достичь обширную рабочую зону и большую высоту перемещения груза при работе.
Технические характеристики КС-55729-4B
| Параметр | Значение |
|---|---|
| Максимальный грузовой момент, т.м | 98 |
| Грузоподъемность максимальная, т/вылет, м | 32/3,0 |
| Длина стрелы, м | 9,6 - 30,2 |
| Длина гуська, м | 9 |
| Угол установки гуська, град | 0, 30 |
| Максимальная высота подъема крюка, м | |
| - с основной стрелой 30,2 м | 30,5 |
| - с основной стрелой 30,2 м и гуськом 9 м | 40,0 |
| - с основной стрелой 30,2 м и гуськом 9 м под углом 30 град | 38,5 |
| Макс. глубина опускания крюка стрелой 9,6 м | |
| - при работе с грузом, равным 50% грузоподъемности крана, при 8-и кратной запасовке, на вылете 6,0 м | 7,0 |
| - при 4-х кратной запасовке каната с грузом до 10,5 т на вылете 6,0 м | 25,0 |
| Максимальная масса груза, с которой допускается телескопирование стрелы при работе на выдвинутых балках выносных опор, т: | |
| - стрела 9,6 м –16,2 м на вылете 3,0 м-8,0 м | 40% от грузовой характеристики, но не более 4,35 |
| - стрела 16,2 м –30,2 м на вылете свыше 8,0 м до 15,0 м | 40% от грузовой характеристики, но не более 1,35 |
| Скорость подъема-опускания груза, м/мин | |
| - при 8-и кратной запасовке грузового каната груза массой 32,0 т | 5,1 |
| - при 4-х кратной запасовке грузового каната грузов массой до 10,5 т | 10,2 |
| - при однократной запасовке грузового каната грузов массой до 1,8 т | 37,6 |
| Скорость посадки груза, м/мин | не более 0,2 |
| Частота вращения поворотной части, об/мин | от 0 до 1,4 |
| Скорость передвижения крана своим ходом, км/ч | до 60 |
| Размер опорного контура вдоль х поперек оси шасси, м | |
| - при выдвинутых балках выносных опор | 4,75 х 5,8 |
| - при втянутых балках выносных опор | 4,75 х 2,27 |
| Масса стационарного противовеса, т | 2,6 |
| Масса дополнительного съемного противовеса, т | 3,4 |
| Колесная формула базового автомобиля | 6 х 6 |
| Двигатель базового автомобиля: | дизельный |
| - модель | Volvo D13A400 |
| - мощность, кВт | 294 |
| Габариты крана в транспортном положении, м (длина х ширина х высота) | 11,9 х 2,49 х 3,945 |
| Температура эксплуатации, град. С | от -40 до +40 |
| Срок гарантийного обслуживания крана | 18 месяцев с момента передачи крана потребителю, но не более 1000 часов наработки |
| Нормативный срок службы крана, лет | 12 |
