КС-55731-4
Описание модели КС-55731-4
Конкурентные преимущества:
- длина стрелы 40,0 м;
- гусек длиной 9,0 м.

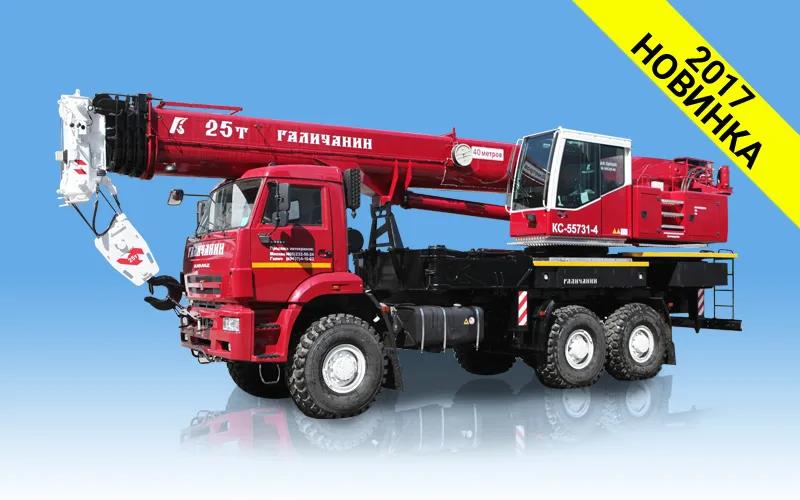

Кран стреловой автомобильный КС-55731-4 грузоподъемностью 25 тонн монтируется на шасси автомобилей KAMAZ-65222. Предназначен для погрузочно-разгрузочных и строительно-монтажных работ на рассредоточенных объектах. Шасси обладает отличной маневренностью, и легкостью управления, что позволяет использовать кран на объектах с различными типами подъездных путей, а малые габариты делают его пригодным для эксплуатации в стесненных условиях современных городов.
Привод крановой установки осуществляется при помощи аксиально-поршневого гидронасоса, который приводится во вращение двигателем базового автомобиля через коробку передач и дополнительную коробку отбора мощности. Крановые механизмы имеют индивидуальный привод с независимым управлением от гидромоторов и гидроцилиндров. Гидравлическая система крановой установки обеспечивает плавное управление всеми механизмами с широким диапазоном регулирования скоростей рабочих операций, а также возможность одновременного совмещения нескольких крановых операций.
Пятисекционная телескопическая стрела длиной 10,45 - 40,0 м во втянутом положении обеспечивает крану компактность и маневренность при переездах, а в выдвинутом - обширную рабочую зону и большую высоту перемещения груза при работе.
Дополнительное оснащение стрелы решетчатым гуськом длиной 9,0 м позволяет обеспечить наибольшую зону обслуживания и размер подстрелового пространства среди аналогичных моделей 25,0 тонных кранов. Перевод гуська из транспортного положения в рабочее и обратно производится вручную без применения дополнительных грузоподъемных средств.
Возможность телескопирования стрелы с грузом на крюке позволяет крану выполнять специальные задания: устанавливать грузы в труднодоступных местах, проносить их среди смонтированных конструкций. Для удобства работы в стесненных условиях, предусмотрен режим работы с грузами с установкой крана на опоры при втянутых балках выносных опор.
Безопасную работу крана обеспечивает комплекс приборов и устройств, в том числе, микропроцессорный ограничитель нагрузки с цифровой индикацией параметров работы на дисплее в кабине машиниста. Прибор автоматически осуществляет защиту крана от перегрузки и опрокидывания, оснащен системой координатной защиты крана, необходимой для работы в стесненных условиях, имеет встроенные блок телеметрической памяти ("черный ящик") и модуль защиты крана от опасного напряжения (МЗОН) для работы вблизи линий электропередач.
Технические характеристики КС-55731-4
Параметр | Значение |
---|---|
Максимальный грузовой момент, т.м | 100 |
Грузоподъемность максимальная, т/вылет, м | 25/4,0 |
Длина стрелы, м | 10,45 - 40,0 |
Длина гуська, м | 9 |
Максимальная высота подъема крюка, м | |
- с основной стрелой 40,0 м | 41,0 |
- с основной стрелой 40,0 м и гуськом 9 м | 50,1 |
Макс. глубина опускания крюка стрелой 9,5 м на вылете 5,0 м, м | |
Масса груза, при которой допускается выдвижение секций стрелы, т | |
Скорость подъема-опускания груза, м/мин | |
- номинальная (с грузом массой до 25,0 т) | 7,18 |
- увеличенная (с грузом массой до 6,0 т) | |
- максимальная (кратность полиспаста 1) | 39 |
Скорость посадки груза, м/мин | не более 0,2 |
Частота вращения поворотной части, об/мин | до 2,0 |
Скорость передвижения крана своим ходом, км/ч | до 60 |
Размер опорного контура вдоль х поперек оси шасси, м | |
- при выдвинутых балках выносных опор | 7,0 х 6,4 |
- при втянутых балках выносных опор | |
Колесная формула базового автомобиля | 6 х 6 |
Двигатель базового автомобиля: | дизельный |
- модель | КамАЗ-740.632-400 |
- мощность, кВт | 294 |
Габариты крана в транспортном положении, м (длина х ширина х высота) | 12,0 х 2,55 х 4,0 |
Температура эксплуатации, град. С | от -40 до +40 |
Срок гарантийного обслуживания крана | 18 месяцев с момента передачи крана потребителю, но не более 1000 часов наработки |
Нормативный срок службы крана, лет | 12 |
