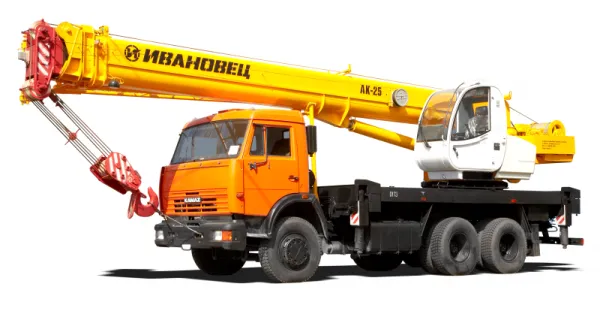

КС-45717К-2Р
КРАНОВАЯ УСТАНОВКА
Телескопическая стрела – 4-х секционная длиной 30,7 м. Секции стрелы имеют ОВОИДное сечение, обеспечивающее меньшую массу, большее сопротивление потере местной устойчивости, а также лучшее расположение скользунов, благодаря чему уменьшаются местные напряжения и деформации. Опорный контур 6,0х5,43 м обеспечивает высокую устойчивость крана .
Современная стрела и большой опорный контур позволяют достичь высокие показатели грузоподъемности и рабочие вылеты, а также значительно повысить надежность и безопасность работы крана.
Кран также может быть оснащен удлинителем стрелы «гусек» длиной 9,0 м, имеющим возможность наклона на 30°.
Привод механизмов крана гидравлический от аксиально-поршневого насоса, приводимого в действие двигателем шасси. Гидропривод в сочетании с системой управления с помощью джойстиков с тросовым управлением обеспечивает легкость и простоту управления краном, плавность работы, широкий диапазон скоростей подъема-опускания, низкие посадочные скорости и совмещение нескольких крановых операций.
КАБИНА КРАНОВЩИКА
Новая кабина крановщика повышенной обзорности за счет использования панорамного стекла и двух стеклоочистителей. Эргономическая панель управления с интегрированным прибором безопасности и приборами для контроля за работой крана и шасси. Повышенная комфортность кабины обеспечивается наличием сиденья крановщика с механическим подрессориванием и гидравлической амортизацией, опорой для спины и подголовником. Сиденье имеет также продольную и вертикальную регулировки. Кабина снабжена эффективной системой вентиляции и отопления. Кабина также может быть оснащена механизмом изменения угла ее положения.
КАЧЕСТВО И НАДЕЖНОСТЬ
Опорная и поворотная рамы крана, телескопическая стрела спроектированы при помощи CAD-систем и рассчитаны с использованием метода конечных элементов. Конструкции максимально облегчены и обладают оптимальными жесткостными характеристиками. Сварные соединения выполняются автоматами с компьютерным управлением, что обеспечивает высочайшее качество швов, которое документируется после ультразвуковой проверки.
БЕЗОПАСНОСТЬ
Микропроцессорный ограничитель грузоподъемности с цифровой индикацией информации ОНК-160 позволяет следить за степенью загрузки крана, длиной и вылетом стрелы, высотой подъема оголовка стрелы; показывает фактическую массу груза на крюке и максимальную грузоподъемность на данном вылете; автоматически, по заданным координатам, ограничивает зону действия крана при работе в стесненных условиях и вблизи линий электропередач. Вмонтированный в ограничитель грузоподъемности регистратор параметров фиксирует рабочие параметры и степень нагрузки крана в течение всего срока службы.
ШАССИ И ДВИГАТЕЛЬ
КАМАЗ-65111 (6х6) обладает всеми преимуществами марки КАМАЗ – выносливость, неприхотливость, надежность и высокая производительность, легкость и простота в управлении.
Его дополнительными особенностями являются полный привод, наличие блокировки межосевых и межколесных дифференциалов, стабилизаторов поперечной и продольной устойчивости, а также двухскатная ошиновка задней тележки. Все это заметно улучшило проходимость и позволяет успешно применять автокран на шасси КАМАЗ-65111 как на дорогах с твердым покрытием, так и на грунтовых дорогах. Дизельный двигатель с турбонаддувом КАМАЗ -740.622 мощностью 280 л.с. выдаёт высокий крутящий момент в широком диапазоне оборотов, что обеспечивает автокрану высокую тяговую проходимость и топливную экономичность.
Характеристики
Крановая установка | |
---|---|
Грузоподъемность, т | 25 |
Грузовой момент, тм | 84,8 |
Максимальный вылет стрелы (с гуськом), м | 29,0 (31,0) |
Максимальная высота подъема (с гуськом), м | 31,2 (39,9) |
Длина стрелы, м | 9,9 — 30,7 |
Длина гуська, м | 9,0 |
Зона работы | 240° и 360° |
Опорный контур, м | 6,0х5,43 2,26х5,43 |
Номинальная скорость подъема (опускания) груза при кратности полиспаста К=8, м/мин: | 7,4-40,0 |
Скорость посадки, м/мин | 0,2 |
Частота вращения, мин-1 | 1,9 |
Шасси | |
---|---|
Базовое шасси | КАМАЗ-53228 |
Колесная формула | 6 x 6 |
Двигатель | КАМАЗ 740.31-240 |
Мощность двигателя, кВт (л.с.) | 176 (240) |
Скорость передвижения, км/ч | 60 |
Габаритные и весовые характеристики | |
---|---|
Длина, мм | 11945 |
Ширина, мм | 2500 |
Высота, мм | 3763 |
Полная масса с основной стрелой, т |
23,63 |
