КС-55713-6К-2

КС-55713-6К-2
Задать вопросы по телефону:
+7(8332) 47-37-87

Ответы на вопросы можно получить в

VK Viber Telegram
Описание:

КС-55713-6К-2

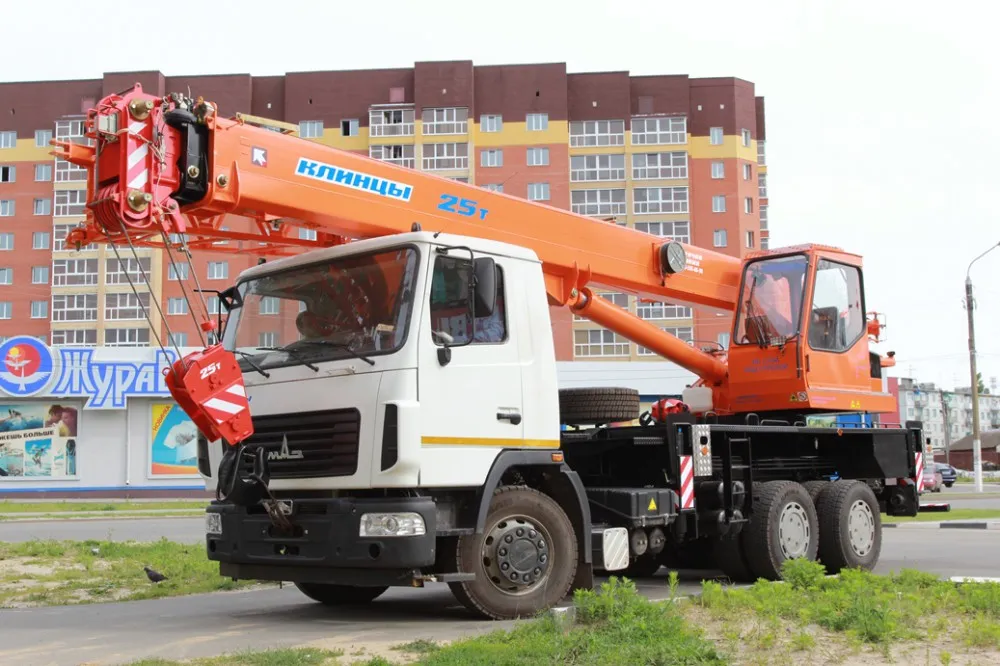

Кран стреловой автомобильный КС-55713-6К-2 грузоподъемностью 25 тонн монтируется на шасси автомобиля МАЗ-6312В3. Предназначен для погрузочно - разгрузочных и строительно-монтажных работ на рассредоточенных объектах. Шасси обладает отличной маневренностью и легкостью управления, что позволяет использовать кран на обьектах с различными типами подъездных путей, а малые габариты делают его пригодным для эксплуатации в стесненных условиях современных городов.

Привод исполнительных механизмов


Привод крановой установки осуществляется при помощи аксиально-поршневого гидронасоса, который приводится во вращение двигателем базового автомобиля через коробку передач и дополнительную коробку включения. Крановые механизмы имеют индивидуальный привод с независимым управлением от гидромоторов и гидроцилиндров. Гидравлическая  система  крановой установки обеспечивает плавное управление всеми механизмами с широким диапазоном регулирования скоростей рабочих операций, а также возможность одновременного совмещения нескольких крановых  операций.

Стрела и система телескопирования

Трехсекционная телескопическая стрела длиной 10,0-24,0 м во втянутом положении обеспечивает крану компактность и маневренность  при переездах, а в выдвинутом - обширную рабочую зону и большую высоту перемещения груза при работе. Все секции стрелы сделаны из двух гнутых цельнометаллических "корытообразных" профилей. Для их изготовления применяется высокопрочная сталь импортного производства. Все это в совокупности позволило существенно снизить общую массу удлиненной стрелы, повысив при этом ее прочностные показатели. Возможность телескопирования стрелы с грузом на крюке позволяет крану выполнять специальные задания: устанавливать грузы в труднодоступных местах,проносить их среди смонтированных конструкций. Для удобства работы в стесненных условиях предусмотрен режим работы с грузами с установкой крана на опоры при втянутых балках выносных опор.

Дополнительная комплектация расширяет спектр возможностей

Дополнительное оснащение стрелы решетчатым гуськом длиной 7,5 м с возможностью установки под углом 0° и 30 °по отношению к стреле позволяет обеспечить наибольшую зону обслуживания и размер подстрелового пространства.

Функциональность и производительность

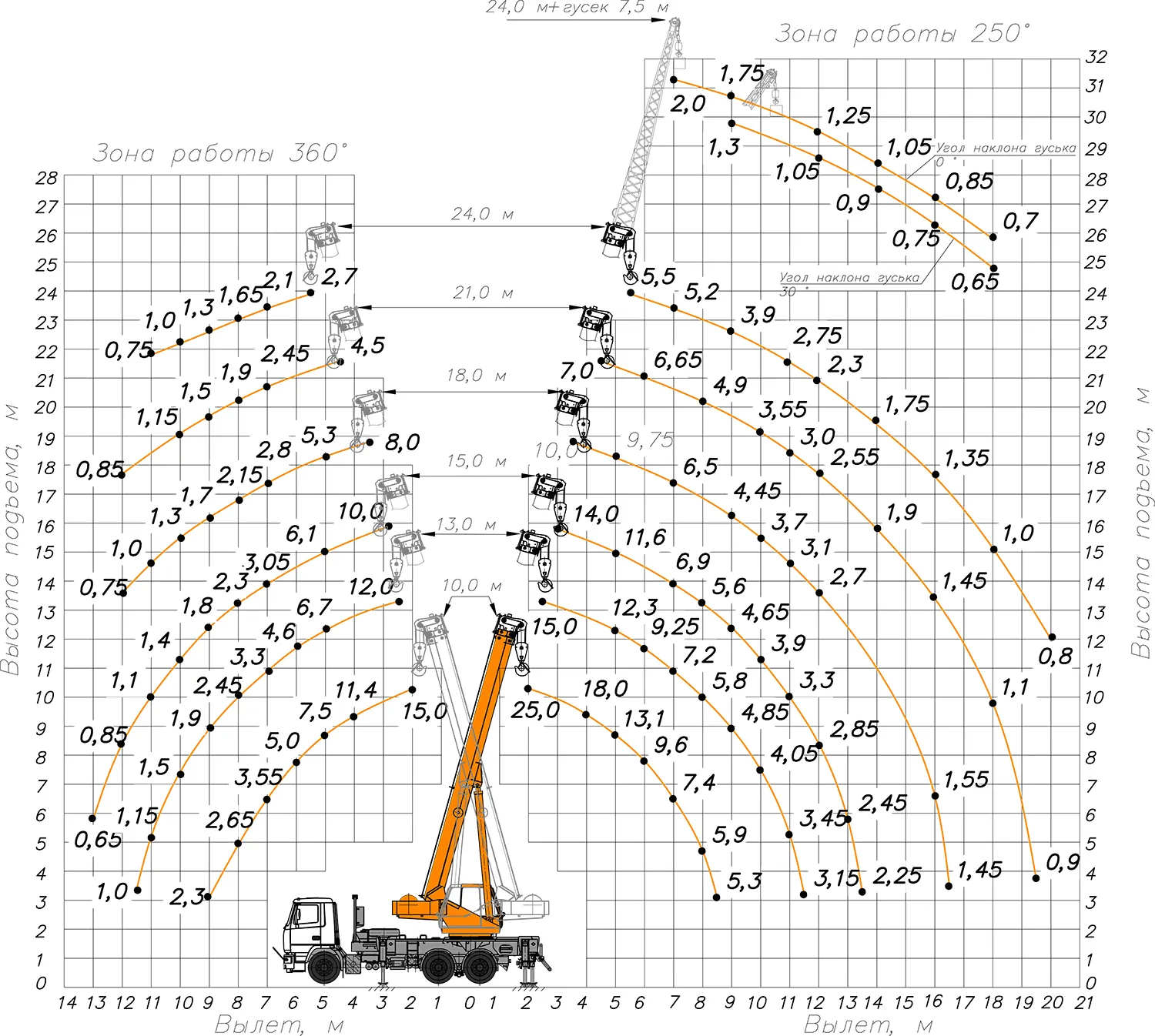

За  счет большого размера опорного контура (4,9 х 6,1 !!!) кран может производить работы с грузами в круговой зоне 360 °, что позволяет обеспечить 100% рабочую зону и выполнять работу без перестановок. Таким образом, функциональность и производительность данной модели крана на рабочих площадках значительно превышает показатели существующих аналогов.

Надежность автокрана

Надежную работу автокрана обеспечивают комплектующие зарубежного производства, которые не требуют замены и ремонта в течение всего срока службы крана.

Безопасность автокрана

Безопасную работу крана обеспечивает  комплекс приборов и устройств, в том числе, микропроцессорный ограничитель нагрузки с цифровой  индикацией параметров работы на дисплее в кабине машиниста. Прибор автоматически осуществляет защиту крана от перегрузки и опрокидывания, оснащен системой координатной защиты крана, необходимой для работы в стесненных условиях, имеет встроенные блок телеметрической памяти ("черный ящик") и модуль защиты крана от опасного напряжения (МЗОН) для работы вблизи линий электропередач.

Удобное рабочее место крановщика

Автокран оборудован кабиной крановщика, отвечающей последним требованиям по комфортности и обзорности: задвижная дверь купейного типа, дизельный отопитель, вентилятор, откидной задний люк, удобная панель приборов.
Удобство управления крановыми операциями достигается за счет оригинального расположения рычагов управления.

Гарантии

Гарантийный срок эксплуатации крана — 18 месяцев или 1 000 моточасов наработки в крановом режиме с момента передачи крана потребителю. Срок службы крана при 1,5-сменной работе в паспортном режиме составляет 10 лет. Каждый кран укомплектован индивидуальным комплектом ЗИП на базовое шасси и на крановую установку.


Основные параметры

Грузоподъемность, т: 25 т.
Шасси: МАЗ-6312В3 (6х4)
Длина стрелы: 24 м.

Технические характеристики

Характеристика Значение
Грузоподъёмность миди максимальная, т 25,0
Грузоподъёмность миди при максимальном вылете, т 5,3
Максимальный грузовой момент, кНм (тм) 784 (80,0)
Высота подъёма максимальная, м 10,3-23,9
Высота подъёма при максимальном вылете, м 3,1
Максимальная глубина опускания при работе с грузом равным 50% грузоподъёмности, с основной стрелой и максимальной кратностью запасовки, м 13,0
Вылет при максимальной грузоподъёмности, м 3,2
Вылет, максимальный, м
- а) «проектный» (без нагрузки) 8,45
- б) «рабочий» (с грузом на крюке) 8,5
Вылет минимальный, м 2,0
Максимальная масса груза, с которой допускается телескопирование стрелы, т: 6,0
Максимальная масса груза, с которым допускается работа в ускоренном режиме подъёма-опускания, т: 4,5
База, м 3,95+1,40
Колея, м:
- передних колёс 2,03
- задних колёс (между серединами двойных скатов) 1,79
База выносных опор, м 4,9
Расстояние между выносными опорами, м: 6,1
Задний габарит, м 3,1
Радиус поворота, м 11,5

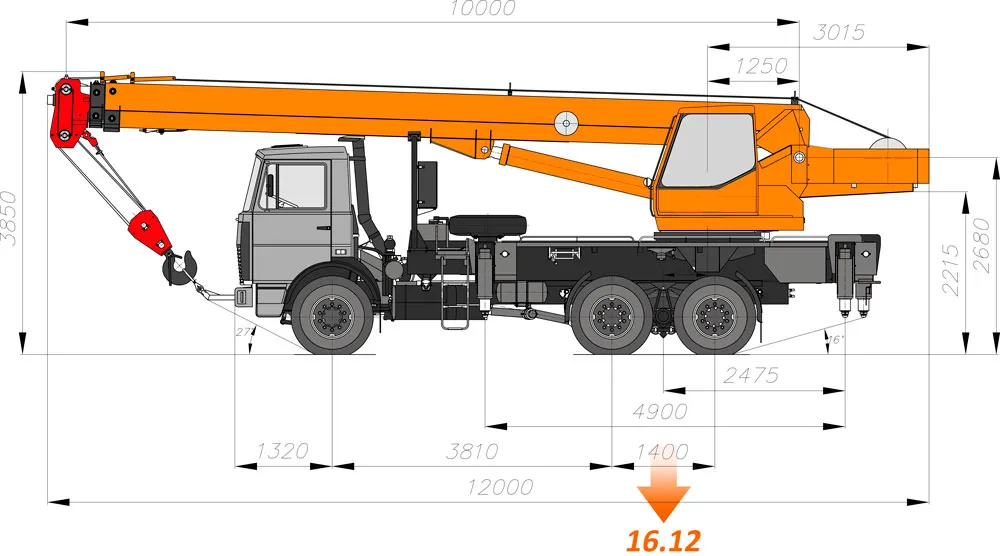

Габаритные размеры крана (длина х ширина х высота), м 12,0х2,5х3,87
Скорости передвижения:
- крана транспортная (своим ходом), км/ч 1,4-13,9 (5-50)
- крана транспортная на буксире, км/ч 1,4-11,1 (5-40)
- крана с гуськом транспортная (своим ходом), км/ч 1,4-11,1 (5-40)
Скорость механизма телескопирования секции стрелы (выдвижения-втягивания секции стрелы), м/с (м/мин), не более 0,25 (15)
Скорость механизма поворота (частота вращения), рад/с (об/мин):
- наименьшая, не более 0,021 (0,2)
- наибольшая, с грузом, не менее 0,100 (0,96)
- наибольшая с гуськом и грузом, не более 0,078 (0,75)
Угол поворота, рад (°) 6,28 (360)
Масса крана и его основных частей, т:
- конструктивная масса крана в транспортном положении 22,92
- масса противовеса 0,75
- масса стрелы 3,48
- масса крановой установки 13,15
- масса гуська 0,45
