КС-55713-6К-1
Описание:

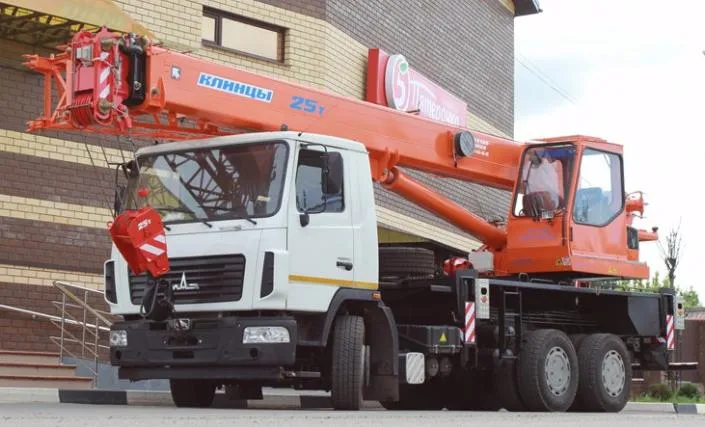

Кран стреловой автомобильный КС-55713-6К-1 грузоподъемностью 25 т, монтируется на шасси МАЗ-6312В3. Кран предназначен для производства строительно-монтажных и погрузочно-разгрузочных работ с обычными грузами на рассредоточенных объектах. Высокая скорость передвижения позволяет говорить о возможности преодоления автокраном больших расстояний и о незаменимости данной модели при работе на рассредоточенных объектах. Шасси обладает отличной маневренностью и легкостью управления, что позволяет использовать кран на объектах с различными типами подъездных путей.
Большой опорный контур (4,9 х 6,1), дополнительная комплектация гуськом с изменяемой геометрией наклона, надежное шасси, круговая зона работы, пять режимов работы, возможность работы в стесненных условиях — все это делает данную модель функциональной, высокопроизводительной и как следствие самой востребованной на рынке.
Привод исполнительных механизмов
Привод крановой установки осуществляется посредством аксиально-поршневого гидронасоса, который приводится во вращение двигателем базового автомобиля через коробку передач и дополнительную коробку отбора мощности.
Крановые механизмы имеют индивидуальный привод с независимым управлением от гидромоторов и гидроцилиндров.
Гидравлическая система, скомпонованная на базе импортных комплектующих позволяет легко и плавно осуществлять управление крановыми механизмами с широким диапазоном регулирования скоростей рабочих операций и возможностью одновременного совмещения любых крановых операций.
Стрела и система телескопирования
Трехсекционная телескопическая стрела длиной 9—21 метров во втянутом положении обеспечивает крану компактность и маневренность при переездах, а в выдвинутом — широкую рабочую зону и большую высоту перемещения груза при работе.
Возможность телескопирования стрелы с грузом на крюке позволяет крану выполнять специальные задания: устанавливать грузы в труднодоступных местах, проносить их среди смонтированных конструкций.
Дополнительная комплектация расширяет спектр возможностей
Дополнительное оснащение стрелы решетчатым гуськом длиной 7,5 метров с возможностью установки под углом 0 ° и 30 ° по отношению к стреле позволяет обеспечить наибольшую зону обслуживания и размер подстрелового пространства.
Перевод гуська из транспортного положения в рабочее и обратно производится вручную без применения дополнительных грузоподъемных средств.
Функциональность и производительность
За счет большого размера опорного контура (4,9 х 6,1 !!!) кран может производить работы с грузами в круговой зоне 360 °, что позволяет минимизировать количество перестановок при работе на объекте.
Таким образом, функциональность и производительность данной модели крана на рабочих площадках значительно превышает показатели существующих аналогов. Для удобства работы в стесненных условиях предусмотрен режим работы с установкой крана на опоры при втянутых балках выносных опор.
Несущие конструкции оптимальной массы
Основные несущие конструкции сварены из высокопрочной стали 10ХСНД, максимально облегчены, имеют прекрасные жесткостные характеристики.
Все сварные соединения выполняются на полуавтоматическом и автоматическом сварочном оборудовании отечественных и европейских производителей, что обеспечивает высочайшее качество швов, которое документируется после ультразвуковой проверки.
Надежность автокрана
Надежную работу автокрана обеспечивают комплектующие зарубежного производства, которые не требуют замены и ремонта в течение всего срока службы крана.
Безопасность автокрана
Безопасную работу крана обеспечивает комплекс приборов и устройств, в том числе прибор безопасности с цифровой индикацией параметров работы на дисплее в кабине крановщика, в состав которого входит встроенный прибор фиксации характеристик — «чёрный ящик» и модуль защиты крана от опасного напряжения МЗОН для работы вблизи линий электропередач. Прибоп безопасности в автоматическом режиме осуществляет защиту крана от перегрузки и опрокидывания, оснащен системой координатной защиты, необходимой для работы в стесненных условиях работы вблизи линий электропередач.
Удобное рабочее место крановщика
Автокран оборудован кабиной крановщика, отвечающей последним требованиям по комфортности и обзорности: задвижная дверь купейного типа, дизельный отопитель, вентилятор, откидной задний люк, удобная панель приборов. Удобство управления крановыми операциями достигается за счет оригинального расположения рычагов управления.
Гарантии
Гарантийный срок службы крана — 18 месяцев с момента передачи крана потребителю не более 1 000 моточасов наработки в крановом режиме . Срок службы крана при 1,5-сменной работе в паспортном режиме составляет 10 лет. Каждый кран укомплектован индивидуальным комплектом ЗИП на базовое шасси и на крановую установку.
Основные параметры
Грузоподъемность, т: | 25 т. |
Шасси: | МАЗ-6312В3 (6х4) |
Длина стрелы: | 21 м. |
Технические характеристики
Характеристика | Значение |
---|---|
Грузоподъёмность миди максимальная, т | 25,0 |
Грузоподъёмность миди при максимальном вылете, т | 7,6 |
Максимальный грузовой момент, кНм (тм) | 784 (80,0) |

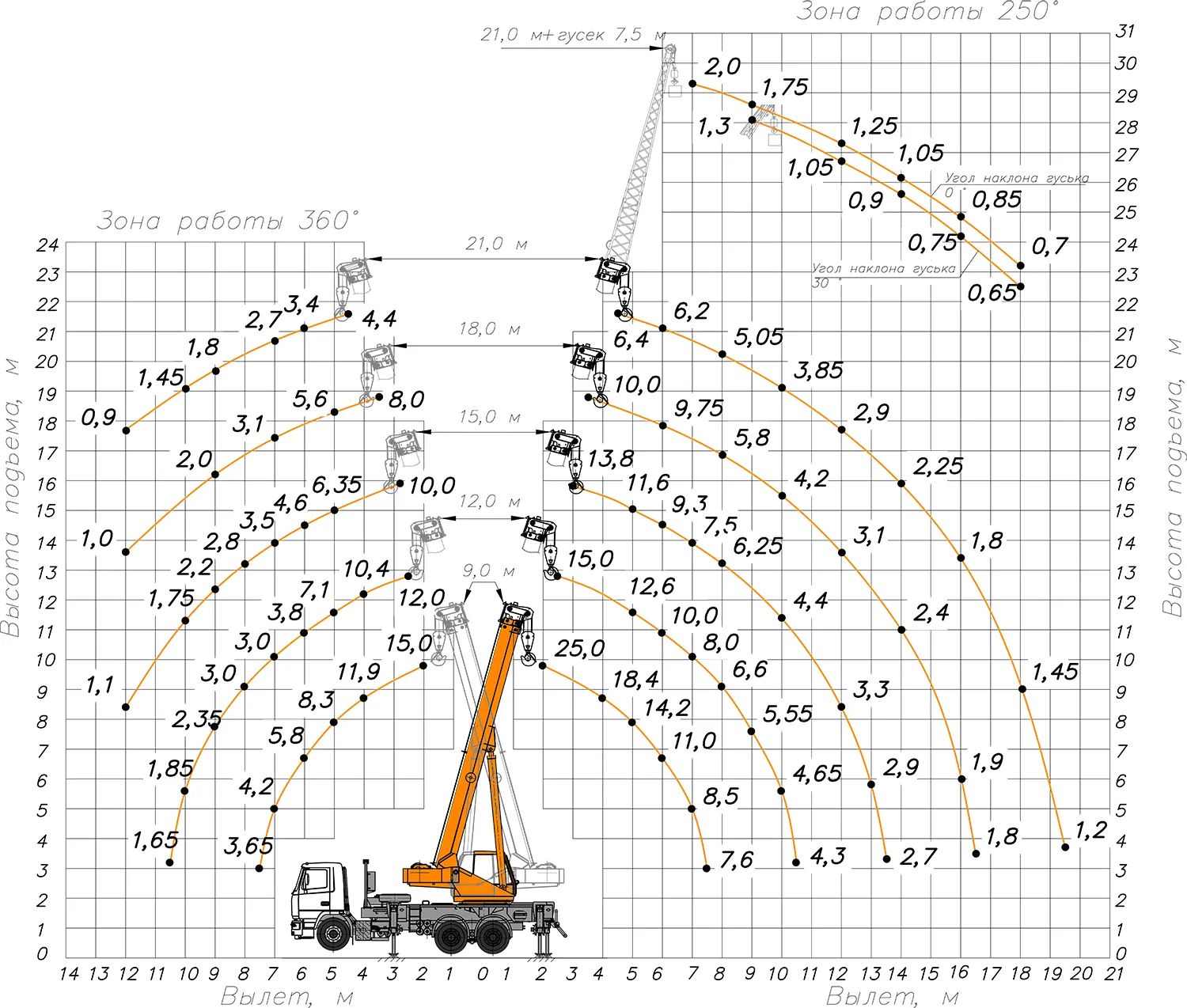

Высота подъёма максимальная, м | 9,8-21,6 |
Высота подъёма при максимальном вылете, м | 3,0 |
Максимальная глубина опускания при работе с грузом равным 50% грузоподъёмности, с основной стрелой и максимальной кратностью запасовки, м | 13,0 |
Вылет при максимальной грузоподъёмности, м | 3,2 |
Вылет, максимальный, м | |
- а) «проектный» (без нагрузки) | 7,45 |
- б) «рабочий» (с грузом на крюке) | 7,5 |
Вылет минимальный, м | 2,0 |
Максимальная масса груза, с которой допускается телескопирование стрелы, т: | 6,0 |
Максимальная масса груза, с которым допускается работа в ускоренном режиме подъёма-опускания, т: | 4,5 |
База, м | 3,95+1,40 |
Колея, м: | |
- передних колёс | 2,03 |
- задних колёс (между серединами двойных скатов) | 1,79 |
База выносных опор, м | 4,9 |
Расстояние между выносными опорами, м: | 6,1 |
Задний габарит, м | 3,10 |
Радиус поворота, м | 10,5 |

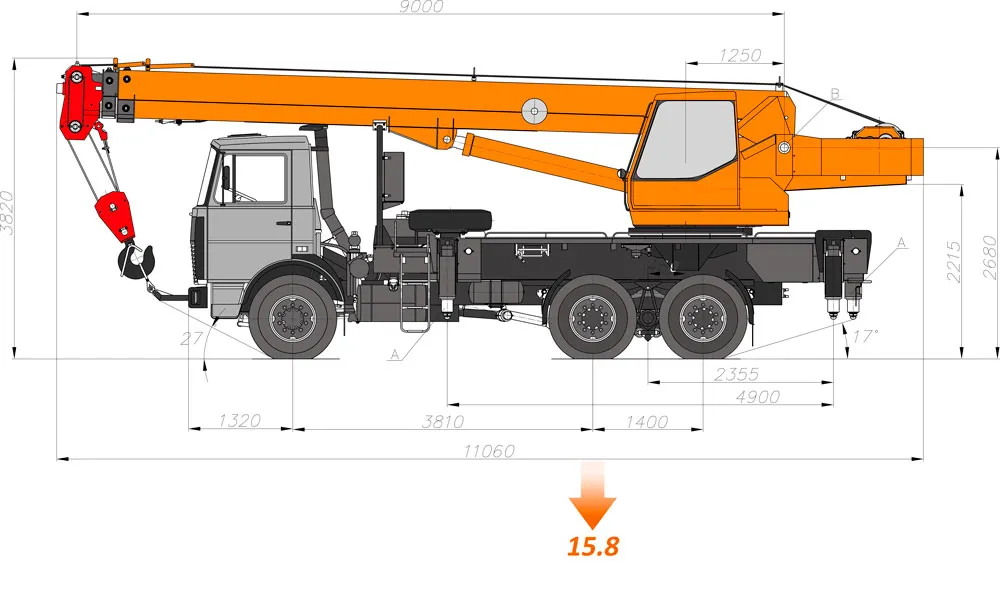

Габаритные размеры крана (длина х ширина х высота), м | 11,06х2,5х3,87 |
Скорости передвижения: | |
- крана транспортная (своим ходом), км/ч | 1,4-13,9 (5-50) |
- крана транспортная на буксире, км/ч | 1,4-11,1 (5-40) |
- крана с гуськом транспортная (своим ходом), км/ч | 1,4-11,1 (5-40) |
Скорость механизма телескопирования секции стрелы (выдвижения-втягивания секции стрелы), м/с (м/мин), не более | 0,25 (15) |
Скорость механизма поворота (частота вращения), рад/с (об/мин): | |
- наименьшая, не более | 0,021 (0,2) |
- наибольшая, с грузом, не менее | 0,100 (0,96) |
- наибольшая с гуськом и грузом, не более | 0,078 (0,75) |
Угол поворота, рад (°) | 6,28 (360) |
Масса крана и его основных частей, т: | |
- конструктивная масса крана в транспортном положении | 22,6 |
- масса противовеса | 0,5 |
- масса стрелы | 3,2 |
- масса крановой установки | 12,5 |
- масса гуська |
0,45 |
