КС-55713-4К-4В
Кран пятого поколения 4В – это увеличенная стрела, теперь она составляет 32,5 метра, имеющая «овоидный» профиль сечения, что делает ее жестче и прочнее, система телескопирования состоящая из одного гидроцилиндра и системы полиспастов 3 и 4 секций значительно облегчает стрелу и позволяет выдвигать все секции стрелы одновременно, что значительно сокращает время на выполнение крановых операций, впечатляющий опорный контур 5,45 на 6,1 метра, не оставляет сомнений в его устойчивости. Новый девятиметровый гусек, имеющий трехгранную форму и изготовленный из высокопрочных труб, может изменять угол наклона на 0, 20, 40 градусов, на высоту 40, 2 метра он способен поднять груз массой 2,7 тонны. Как и предшественник, автокран комплектуется двумя возимыми в составе крана противовесами 1 тонна и 1,5 тонны и одним отдельно возимым противовесом 4,5 тонны – это позволяет приблизить грузовысотные характеристики данной модели на дальних вылетах к автокранам грузоподъёмностью 32 тонны. Имеется и ряд других приятных особенностей: новая комфортабельная кабина с изменяемым углом наклона, электропропорциональное управление (джойстики), как и на других кранах, применены новые оцинкованные трубки гидроразводки с индивидуальным креплением и новой системой уплотнения, что позволяет предотвратить проблему течи и коррозии. Применены: эластичный импортный канат, дополнительные инструментальные ящики, надежная эстетичная электроразводка и многое другое, что позволяет повысить грузовысотные характеристики и потребительские качества крана.

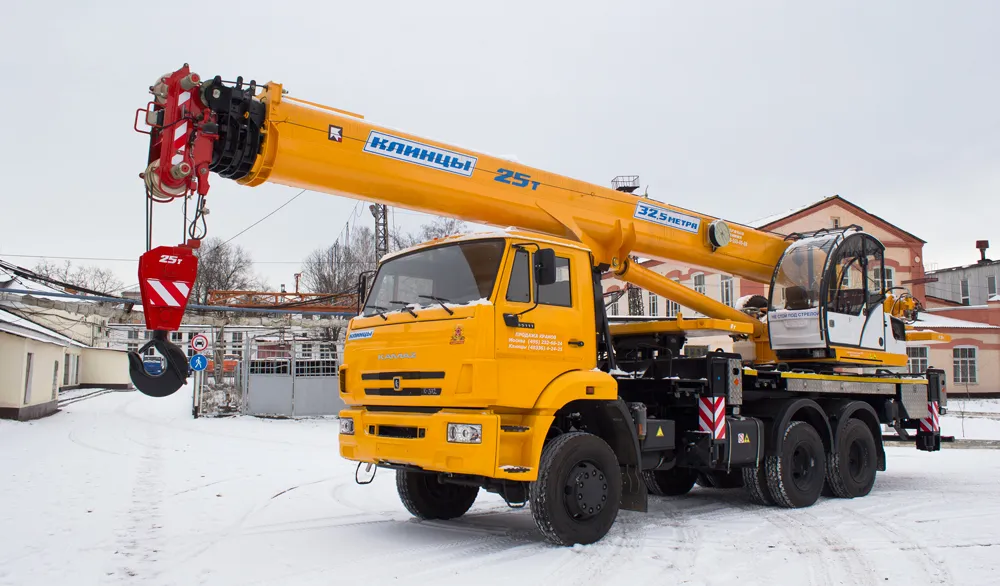

Кран КС-55713-4К-4В предназначен для широкого спектра погрузочно-разгрузочных и строительно-монтажных работ. Кран универсален и может применяться как в стесненных условиях города, так и в условиях удаленности от населенных пунктов. Кран смонтирован на шасси автомобиля КАМАЗ-65111. Колесная формула автомобиля 6X6.
Двигатель базового автомобиля: восьмицилиндровый четырехтактный дизель с турбонаддувом- модель КамАЗ-740.662-300.
Технические особенности: Привод крановой установки осуществляется от двигателя шасси с отбором мощности КОМ. Привод от двигателя шасси значительно улучшает экономические (снижаются расходы топлива, масса технологического оборудования, трудозатраты на техобслуживание), экологические (снижаются выбросы вредных веществ) и эргономические показатели шума.
Система гидропривода оснащена надёжными гидравлическими компонентами ведущих европейских и отечественных производителей: - планетарные редуктора с высоким запасом крутящего момента Bonfiglioli.
Основные параметры
Грузоподъемность, т: | 25 т. |
Шасси: | КАМАЗ 65111 (6х6) |
Длина стрелы: | 32,5 м. |
Технические характеристики
Характеристика | Значение |
---|---|
Грузоподъёмность миди максимальная, т | 25,0 |
Максимальный грузовой момент, кНм (тм) | 833,85 (85,0) |
Высота подъёма максимальная, м | 33,1 |
Высота подъёма при максимальном вылете, м | 5,8 |
Максимальная глубина опускания при работе с грузом равным 50% грузоподъёмности, с основной стрелой и максимальной кратностью запасовки, м | 10,0 |
Вылет при максимальной грузоподъёмности, м | 3,4 |
Вылет, максимальный, м | |
- а) «проектный» (без нагрузки) | 7,95 |
- б) «рабочий» (с грузом на крюке) | 8,0 |
Вылет минимальный, м | 2,5 |
Максимальная масса груза, с которой допускается телескопирование стрелы, т: | 6,0 |
Максимальная масса груза, с которым допускается работа в ускоренном режиме подъёма-опускания, т: | 6,0 |
База, м | 3,69+1,32 |
Колея, м: | |
- передних колёс | 2,043 |
- задних колёс (между серединами двойных скатов) | 1,89 |
База выносных опор, м | 5,45 |
Расстояние между выносными опорами, м: | 6.1 |
Задний габарит, м | 3,45 |
Радиус поворота, м | 13,2 |

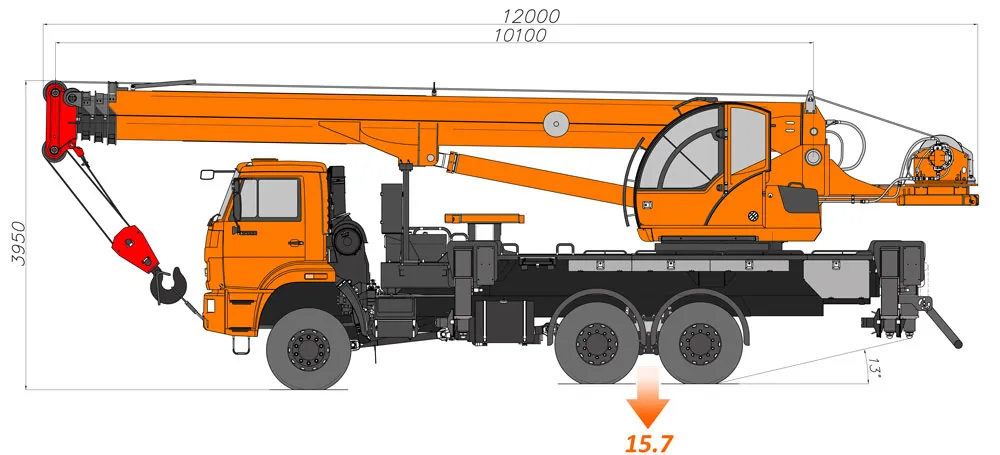

Габаритные размеры крана (длина х ширина х высота), м | 12,0x2,5x3,95 |
Скорости передвижения: | |
- крана транспортная (своим ходом), км/ч | 1,4-16,7(5-60) |
- крана транспортная на буксире, км/ч | 1,4-11,1(5-40) |
Скорость механизма телескопирования секции стрелы (выдвижения-втягивания секции стрелы), м/с (м/мин), не более | 0,35(21) |
Скорость механизма поворота (частота вращения), рад/с (об/мин): | |
- наименьшая, не более | 0,10(0,96) |
- наибольшая, с грузом, не менее | 0,20(1,9) |
- наибольшая с гуськом и грузом, не более | 0,052(0,5) |
Угол поворота, рад (°) | 6,28(360) |
Масса крана и его основных частей, т: | |
- конструктивная масса крана в транспортном положении | 22,42 |
- масса противовеса | 0,2/1,0; 1,5/ 4,5 |
- масса стрелы | 4,7 |
- масса крановой установки | 14,55 |
- масса гуська |
0,46 |
