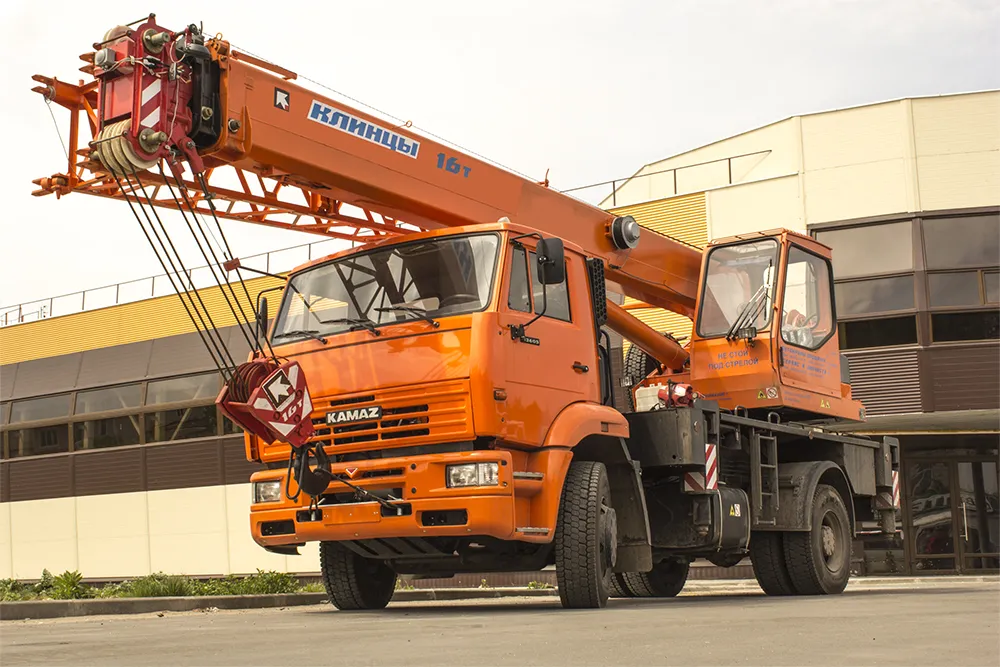

Кран стреловой автомобильный КС-35719-8А грузоподъемностью 16 т монтируется на шасси автомобилей КамАЗ-53605. Предназначен для погрузочно-разгрузочных и строительно-монтажных работ на рассредоточенных объектах. Шасси обладает отличной маневреннностью и легкостью управления, что позволяет использовать кран на объектах с различными типами подъездных путей, а небольшие габариты делают его пригоджным для экстлуатации в стесненных условиях современных городов. Кран может работать в зоне 360 градусов.
Привод исполнительных механизмов
Привод крановой установки осуществляется при помощи аксиально-поршневого гидронасоса, который приводится во вращение двигателем базового автомобиля через коробку передач и дополнительную коробку отбора мощности. Крановые механизмы имеют индивидуальный привод с независимым управлением от гидромоторов и гидроцилиндров. Гидравлическая система крановой установки обеспечивает плавное управление всеми механизмами с широким диапазоном регулирования скоростей рабочих операций, а также возможность одновременного совмещения нескольких крановых операций.
Редукторы механизмов подъема груза и поворота крана планетарного типа с дисковыми тормозами, что удовлетворяет современным требованиям, предъявляемым к грузоподъемным машинам. Во многих узлах крана используется импортные комплектующие, которые не требуют замены и ремонта за весь период службы крана. Для обогрева кабины используется автономный дизельный отопитель.
Возможность телескопирования стрелы с грузом на крюке позволяет крану выполнять специальные задания: устанавливать грузы в труднодоступных местах, проносить их среди смонтированных конструкций.
Стрела и система телескопирования
Трехсекционная телескопическая стрела изготовлена из высокопрочной стали. Секции стрелы сделаны из двух гнутых цельнометаллических профилей в соответствии с современными тенденциями мирового краностроения. В совокупности с принципиально новой системой телескопирования секций стрелы все это позволило существенно снизить общую массу стрелы, повысив при этом ее прочностные и грузовысотные показатели. Длина стрелы во втянутом положении составляет 8 м, что обеспечивает крану компактность и маневренность при переездах. В полностью выдвинутом состоянии всех четырех секций длина стрелы составляет 18 м.
Дополнительная комплектация расширяет спектр возможностей
Дополнительное оснащение стрелы решетчатым гуськом длиной 7,5 м позволяет обеспечить наибольшую зону обслуживания и размер подстрелового пространства. Перевод гуська из транспортного положения в рабочее и обратно производится вручную без применения дополнительныхгрузоподъемных средств. Кран может производить работы с грузами в круговой зоне 360 градусов, что позволяет минимизировать количество перестановок при работе на объекте. Таким образом, функциональность и производительность данной модели крана на рабочих площадках значительно привышает показатели существующих аналогов. Для удобства работы в стесненных условиях предусмотрен режим работы с грузами с установкой крана на опоры при втянутых балках выносных опор.
Надежность автокрана
Надежную работу автокрана обеспечивают комплектующие зарубежного производства, которые не требуют замены и ремонта в течение всего срока службы крана.
Безопасность автокрана
Безопасную работу крана обеспечивает комплекс приборов и устройств, в том числе, микропроцессорный ограничитель нагрузки с цифровой индикацией параметров работы на дисплее в кабине машиниста. Прибор автоматически осуществляет защиту крана от перегрузки и опрокидывания, оснащен системой координатной защиты крана, необходимой для работы в стесненных условиях, имеет встроенные блок телеметрической памяти ("черный ящик") и модуль защиты крана от опасного напряжения (МЗОН) для работы вблизи линий электропередач.
Удобное рабочее место крановщика
Автокран оборудован кабиной крановщика, отвечающей последним требованиям по комфортности и обзорности: задвижная дверь купейного типа, дизельный отопитель, вентилятор, откидной задний люк, удобная панель приборов.
Удобство управления крановыми операциями достигается за счет оригинального расположения рычагов управления.
Гарантии
Гарантийный срок службы крана — 18 месяцев с момента передачи крана потребителю, не более 1000 моточасов наработки. Срок службы крана при 1,5-сменной работе в паспортном режиме составляет 10 лет. Каждый кран укомплектован индивидуальным комплектом ЗИП на базовое шасси и на крановую установку.
Основные параметры
| Грузоподъемность, т: | 16 т. |
| Шасси: | КАМАЗ-53605 (4х2) |
| Длина стрелы: | 18 м. |
Технические характеристики
| Характеристика | Значение |
|---|---|

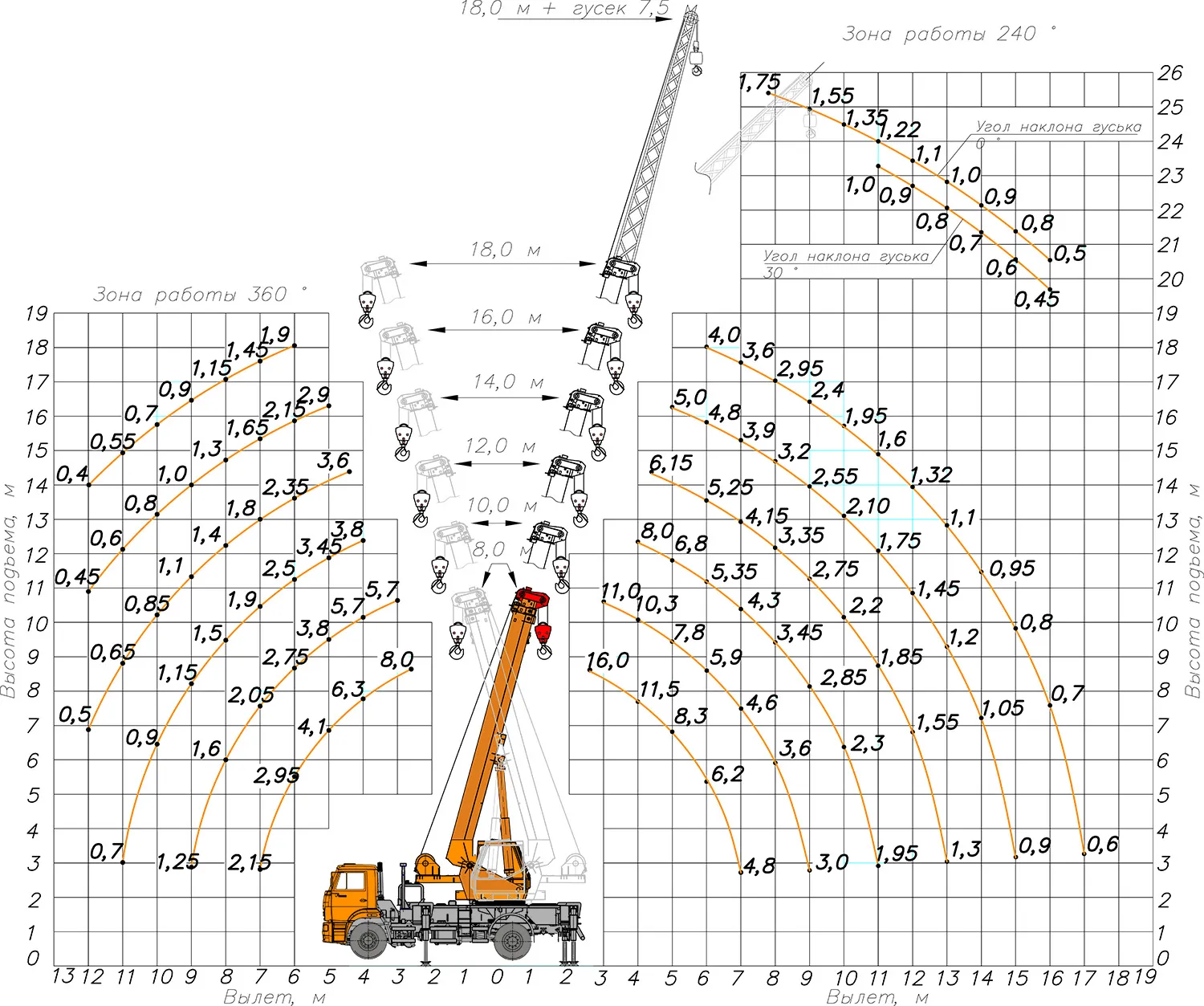

| Грузоподъёмность миди максимальная, т | 16,0 |
| Грузоподъёмность миди при максимальном вылете, т | 4,8 |
| Максимальный грузовой момент, кНм (тм) | 512 (51,2) |
| Высота подъёма максимальная, м | 8,7-18,4 |
| Высота подъёма при максимальном вылете, м | 2,8 |
| Максимальная глубина опускания при работе с грузом равным 50% грузоподъёмности, с основной стрелой и максимальной кратностью запасовки, м | 11,0 |
| Вылет при максимальной грузоподъёмности, м | 3,2 |
| Вылет, максимальный, м | |
| - а) «проектный» (без нагрузки) | 6,95 |
| - б) «рабочий» (с грузом на крюке) | 7,0 |
| Вылет минимальный, м | 2,6 |
| Максимальная масса груза, с которой допускается телескопирование стрелы, т: | 2,5 |
| Максимальная масса груза, с которым допускается работа в ускоренном режиме подъёма-опускания, т: | 6,0 |
| База, м | 4,2 |
| Колея, м: | |
| - передних колёс | 2,02 |
| - задних колёс (между серединами двойных скатов) | 1,89 |
| База выносных опор, м | 4,3 |
| Расстояние между выносными опорами, м: | 5,2 |
| Задний габарит, м | 2,65 |
| Радиус поворота, м | 9,0 |

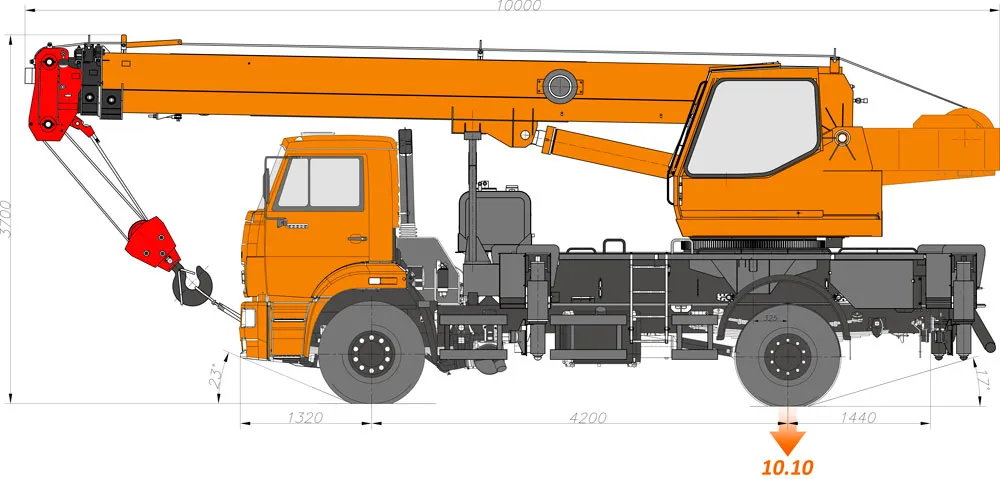

| Габаритные размеры крана (длина х ширина х высота), м | 10,0х2,5х3,72 |
| Скорости передвижения: | |
| - крана транспортная (своим ходом), км/ч | 1,4-16,7 (5-60) |
| - крана транспортная на буксире, км/ч | 1,4-11,1 (5-40) |
| - крана с гуськом транспортная (своим ходом), км/ч | 1,4-11,1 (5-40) |
| Скорость механизма телескопирования секции стрелы (выдвижения-втягивания секции стрелы), м/с (м/мин), не более | 0,25 (15) |
| Скорость механизма поворота (частота вращения), рад/с (об/мин): | |
| - наименьшая, не более | 0,042 (0,4) |
| - наибольшая, с грузом, не менее | 0,262 (2,5) |
| - наибольшая с гуськом и грузом, не более | 0,078 (0,75) |
| Угол поворота, рад (°) | 6,28 (360) |
| Масса крана и его основных частей, т: | |
| - конструктивная масса крана в транспортном положении | 17,55 |
| - масса противовеса | 0,5 |
| - масса стрелы | 2,4 |
| - масса крановой установки | 10,25 |
| - масса гуська | 0,45 |
