КС-35719-5-02

КС-35719-5-02 — высокая скорость передвижения

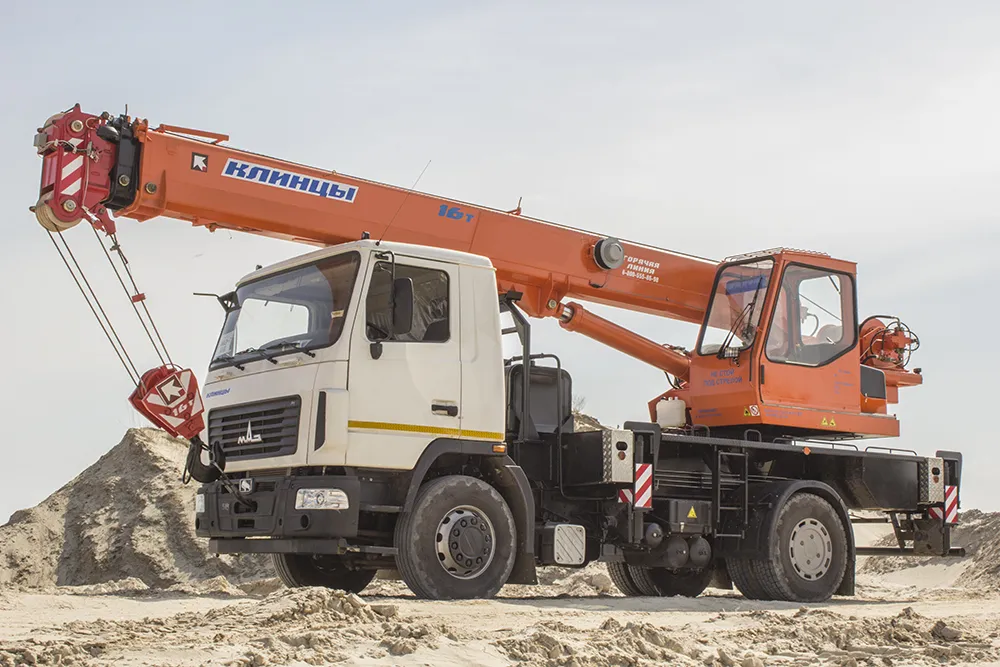

Автомобильный кран  КС-35719-5-02 грузоподъемностью 16 т смонтирован на двухосном шасси автомобиля МАЗ-5340В2.
Благодаря малым габаритам, автокран предназначен для работы в большом городе, где он может свободно передвигаться в плотных потоках транспорта. Данная модель идеальна для работы на рассредоточенных объектах имея особенность преодолевать большие расстояния с большой скоростью передвижения. Кран может работать в зоне 360 градусов.

Привод исполнительных механизмов

Привод крановой установки осуществляется посредством аксиально-поршневого гидронасоса, который приводится во вращение двигателем базового автомобиля через коробку передач и дополнительную коробку отбора мощности.
Крановые механизмы имеют индивидуальный привод с независимым управлением от гидромоторов и гидроцилиндров.
Гидравлическая система скомпонованная на базе  импортных комплектующих позволяет легко и плавно осуществлять управление крановыми механизмами с широким диапазоном регулирования скоростей рабочих операций и возможность одновременного совмещения  любых крановых операций.

Стрела и система телескопирования

Трехсекционная телескопическая стрела длиной 8—18м обеспечивает крану компактность и маневренность при переездах, широкую рабочую зону и большую высоту перемещения груза при работе. Перемещение средней секции стрелы осуществляется гидроцилиндром, верхняя секция перемещается двумя канатными полиспастами при перемещении средней секции стрелы.

Дополнительная комплектация расширяет спектр возможностей

Для увеличения зоны обслуживания и размеров подстрелового пространства кран может  комплектоваться решетчатым гуськом длиной 7,5 м. Перевод гуська  из транспортного положения в рабочее и обратно производится вручную без применения дополнительных грузоподъемных средств.

Несущие конструкции оптимальной массы

Основные несущие конструкции сварены из высокопрочной стали  10ХСНД, максимально облегчены, имеют прекрасные жесткостные характеристики.
Все сварные соединения выполняются на полуавтоматическом и автоматическом сварочном оборудовании отечественных и европейских производителей, что обеспечивает высочайшее качество швов, которое документируется после ультразвуковой проверки.

Надежность автокрана

Надежную работу автокрана обеспечивают комплектующие зарубежного производства, которые не требуют замены и ремонта в течение всего срока службы крана.

Безопасность автокрана

 Безопасную работу крана обеспечивает комплекс приборов и устройств, в том числе прибор безопасности с цифровой индикацией параметров работы на дисплее в кабине крановщика, в состав которого входит встроенный прибор фиксации характеристик — «чёрный ящик»  и модуль защиты крана от опасного напряжения МЗОН для работы вблизи линий электропередач. Прибор безопасности в автоматическом режиме осуществляет защиту крана от перегрузки и опрокидывания, оснащен системой координатной защиты, необходимой для работы в стесненных условиях  работы вблизи линий электропередач.

Удобное рабочее место крановщика

Автокран оборудован кабиной крановщика, отвечающей последним требованиям по комфортности и обзорности: задвижная дверь купейного типа, дизельный отопитель, вентилятор, откидной задний люк, удобная панель приборов.
Удобство управления крановыми операциями достигается за счет оригинального расположения рычагов управления.

Гарантии

 Гарантийный срок службы крана — 18 месяцев с момента передачи потребителю, не более 1 000 моточасов наработки в крановом режиме. Срок службы крана при 1,5-сменной работе в паспортном режиме составляет 10 лет. Каждый кран укомплектован индивидуальным комплектом ЗИП на базовое шасси и на крановую установку.

Основные параметры

Грузоподъемность, т:	16 т.
Шасси:	МАЗ-5340В2 (4х2)
Длина стрелы:	18 м.

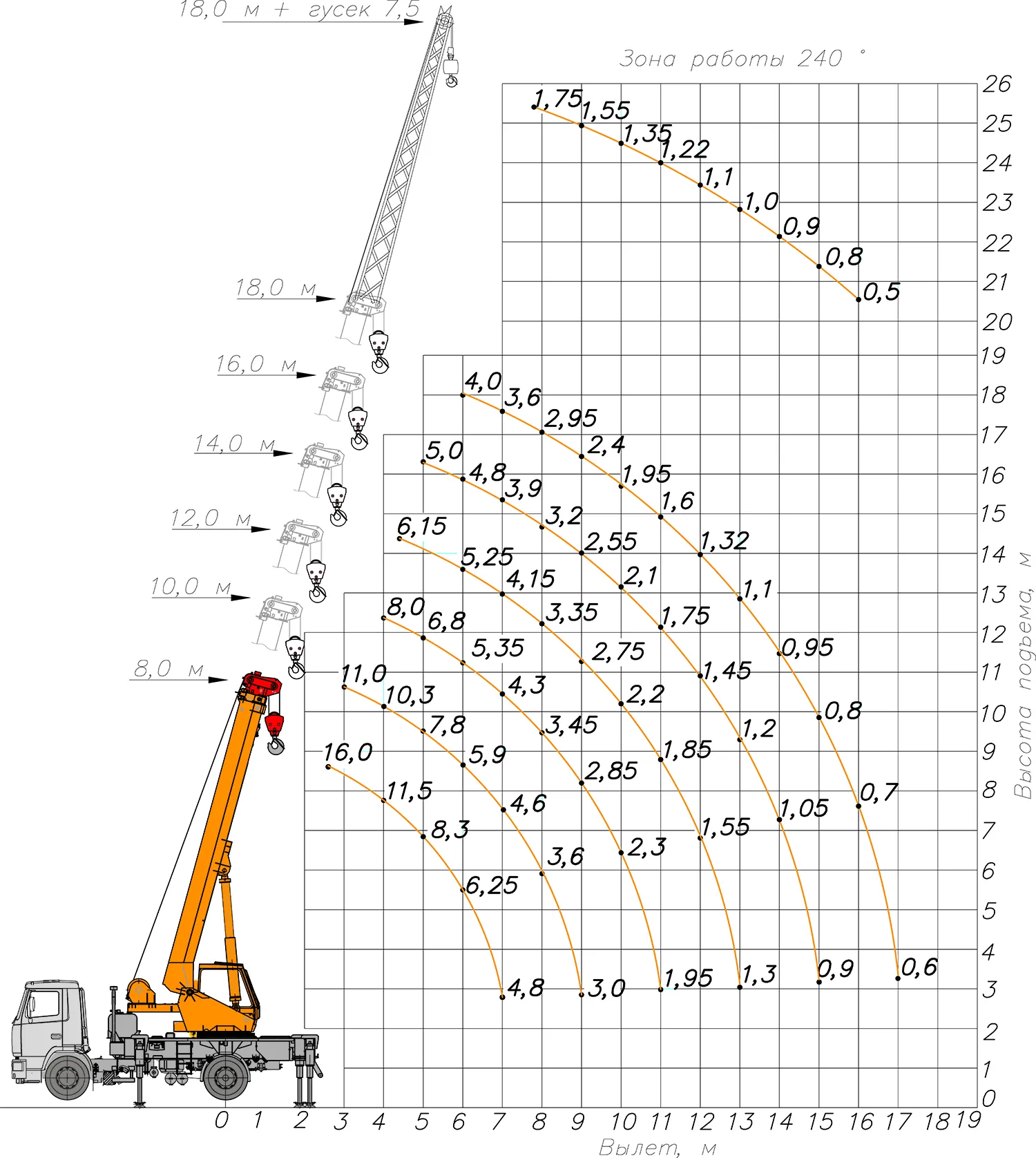

Технические характеристики

Характеристика	Значение
Грузоподъёмность миди максимальная, т	16,0
Грузоподъёмность миди при максимальном вылете, т	4,8
Максимальный грузовой момент, кНм (тм)	512 (51,2)
Высота подъёма максимальная, м	8,7-18,4
Высота подъёма при максимальном вылете, м	2,8
Максимальная глубина опускания при работе с грузом равным 50% грузоподъёмности, с основной стрелой и максимальной кратностью запасовки, м	11,0
Вылет при максимальной грузоподъёмности, м	3,2
Вылет, максимальный, м
- а) «проектный» (без нагрузки)	6,95
- б) «рабочий» (с грузом на крюке)	7,0
Вылет минимальный, м	2,6
Максимальная масса груза, с которой допускается телескопирование стрелы, т:	2,5
Максимальная масса груза, с которым допускается работа в ускоренном режиме подъёма-опускания, т:	6,0
База, м	4,0
Колея, м:
- передних колёс	2,03
- задних колёс (между серединами двойных скатов)	1,89
База выносных опор, м	4,3
Расстояние между выносными опорами, м:	5,2
Задний габарит, м	2,75
Радиус поворота, м	9,0

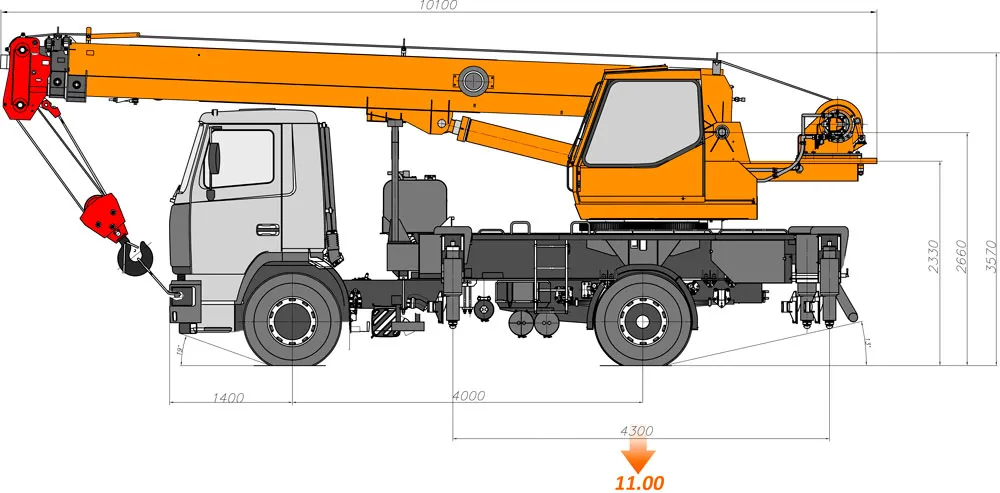

Габаритные размеры крана (длина х ширина х высота), м	10,0х2,5х3,99
Скорости передвижения:
- крана транспортная (своим ходом), км/ч	1,4-16,7 (5-60)
- крана транспортная на буксире, км/ч	1,4-11,1 (5-40)
- крана с гуськом транспортная (своим ходом), км/ч	1,4-11,1 (5-40)
Скорость механизма телескопирования секции стрелы (выдвижения-втягивания секции стрелы), м/с (м/мин), не более	0,25 (15)
Скорость механизма поворота (частота вращения), рад/с (об/мин):
- наименьшая, не более	0,042 (0,4)
- наибольшая, с грузом, не менее	0,262 (2,5)
- наибольшая с гуськом и грузом, не более	0,078 (0,75)
Угол поворота, рад (°)	6,28 (360)
Масса крана и его основных частей, т:
- конструктивная масса крана в транспортном положении	17,15
- масса противовеса	0,75
- масса стрелы	2,75
- масса крановой установки	11,02
- масса гуська	0,35
