КС-35719-1-02

КС-35719-1-02
Задать вопросы по телефону:
+7(8332) 47-37-87

Ответы на вопросы можно получить в

VK Viber Telegram
Описание:

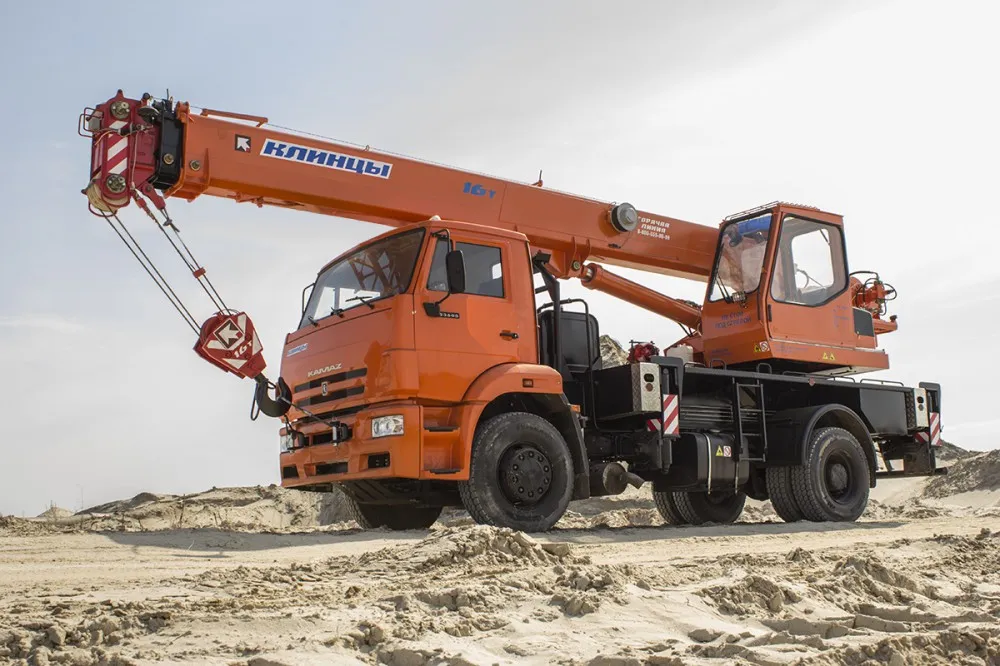

КС-35719-1-02 — самый легкий и компактный в своем секторе

Автомобильный кран грузоподъемностью 16 тонн смонтирован на 2-х осном шасси автомобиля КамАЗ 43253.
Благодаря малым транспортным габаритам и отличной маневренности кран в первую очередь предназначен для использования в стесненных условиях современных городов, где он может свободно передвигаться в плотных транспортных потоках. Зона работы крана расширена до 360°
Кран в основной комплектации предназначен для строительных, монтажных работ на рассредоточенных объектах при работе с обычными грузами. По желанию заказчика кран может поставляться в комплектации для работы с ОПАСНЫМИ грузами.

Привод исполнительных механизмов

Привод крановой установки осуществляется посредством аксиально-поршневого гидронасоса, который фланцуется к коробке отбора мощности, расположенной на коробке передач. Крановые механизмы имеют индивидуальный привод с независимым управлением от гидромоторов и гидроцилиндров. Гидравлическая система, скомпонованная на базе импортных комплектующих позволяет легко и плавно осуществлять управление крановыми механизмами с широким диапазоном регулирования скоростей рабочих операций и возможность одновременного совмещения любых крановых операций.


Грузовая лебедка

На кране установлена грузовая лебедка с планетарным редуктором, что придает ей компактность, а так же увеличивает ресурс и  КПД ( коэффициент  полезного  действия). Так же на лебедку устанавливается регулируемый гидромотор, что позволяет выполнить операции подъема-опускания в ускоренном режиме.


Стрела и система телескопирования

Трехсекционная гнутая телескопическая стрела гексогонального сечения длиной 8—18 метров обеспечивает крану компактность и маневренность при переездах, широкую рабочую зону и большую высоту перемещения груза при работе. Перемещение второй секции стрелы осуществляется гидроцилиндром, верхняя секция перемещается канатными полиспастом при перемещении второй секции стрелы.
Возможность  запасовки  каната  на 6-ти  или  4-х  кратную  запасовку позволяет  выполнять  подъем  грузов  в  широком  диапазоне  скоростей.

Несущие конструкции оптимальной массы

Основные несущие конструкции сварены из широко распространенной низколегированной  стали  10ХСНД, максимально облегчены, имеют прекрасные жесткостные характеристики.
Все сварные соединения выполняются на полуавтоматическом и автоматическом сварочном оборудовании отечественных и европейских производителей, что обеспечивает высочайшее качество швов, которое документируется после ультразвуковой проверки.

Надежность автокрана

Надежную работу автокрана обеспечивают комплектующие зарубежного производства, которые не требуют замены и ремонта в течение всего срока службы крана.

Безопасность автокрана

Безопасную работу крана обеспечивает комплекс приборов и устройств, в том числе прибор безопасности с  цветным цифровым дисплеем и  индикацией параметров работы, в состав которого входит встроенный прибор фиксации характеристик — «чёрный ящик»  и модуль защиты крана от опасного напряжения МЗОН для работы вблизи линий электропередач. Прибор безопасности в автоматическом режиме осуществляет защиту крана от перегрузки и опрокидывания, оснащен системой координатной защиты, необходимой для работы в стесненных условиях  работы вблизи линий электропередач.

Удобное рабочее место крановщика

Автокран оборудован кабиной крановщика  с  задвижной дверью купейного типа  внутри  которой  расположен  эргономичный  пульт (блок  управления  краном), дизельный отопитель, вентилятор, боковая  задвижная  форточка, удобная панель приборов.
Удобство управления крановыми операциями достигается за счет оригинального расположения рычагов управления  сбоку  от  кресла  оператора.

Гарантии

Гарантийный срок службы крана — 18 месяцев с момента передачи потребителю, не более 1 000 моточасов наработки в крановом режиме. Срок службы крана при 1,5-сменной работе в паспортном режиме составляет 10 лет. Каждый кран укомплектован индивидуальным комплектом ЗИП на базовое шасси и на крановую установку.

Опции:

1. По желанию покупателя кран может комплектоваться кабинами повышенной комфортабельности с пластиковыми интерьерами экстерьером (2 варианта кабин с распашной дверью и со сдвижной дверью), а также электропропорциональным управлением.

  • - Кабина повышенной комфортабельности
    с распашной дверью и рычажным
    управлением.
  • - Кабина повышенной комфортабельности
    со сдвижной дверью и
    электропропорциональным управлением.

2. В производстве используется широкая цветовая гамма лакокрасочных материалов, что позволяет выполнить любые пожелания клиента по окраске крана и наносить любые надписи на изделие

3. Возможна доработка крана под «северное» или «южное» исполнение.

4. По желанию заказчика возможна доработка крана под перемещение по воздуху вертолетом МИ-26Т.

Основные параметры

Грузоподъемность, т: 16 т.
Шасси: КАМАЗ-43253 (4х2)
Длина стрелы: 18 м.

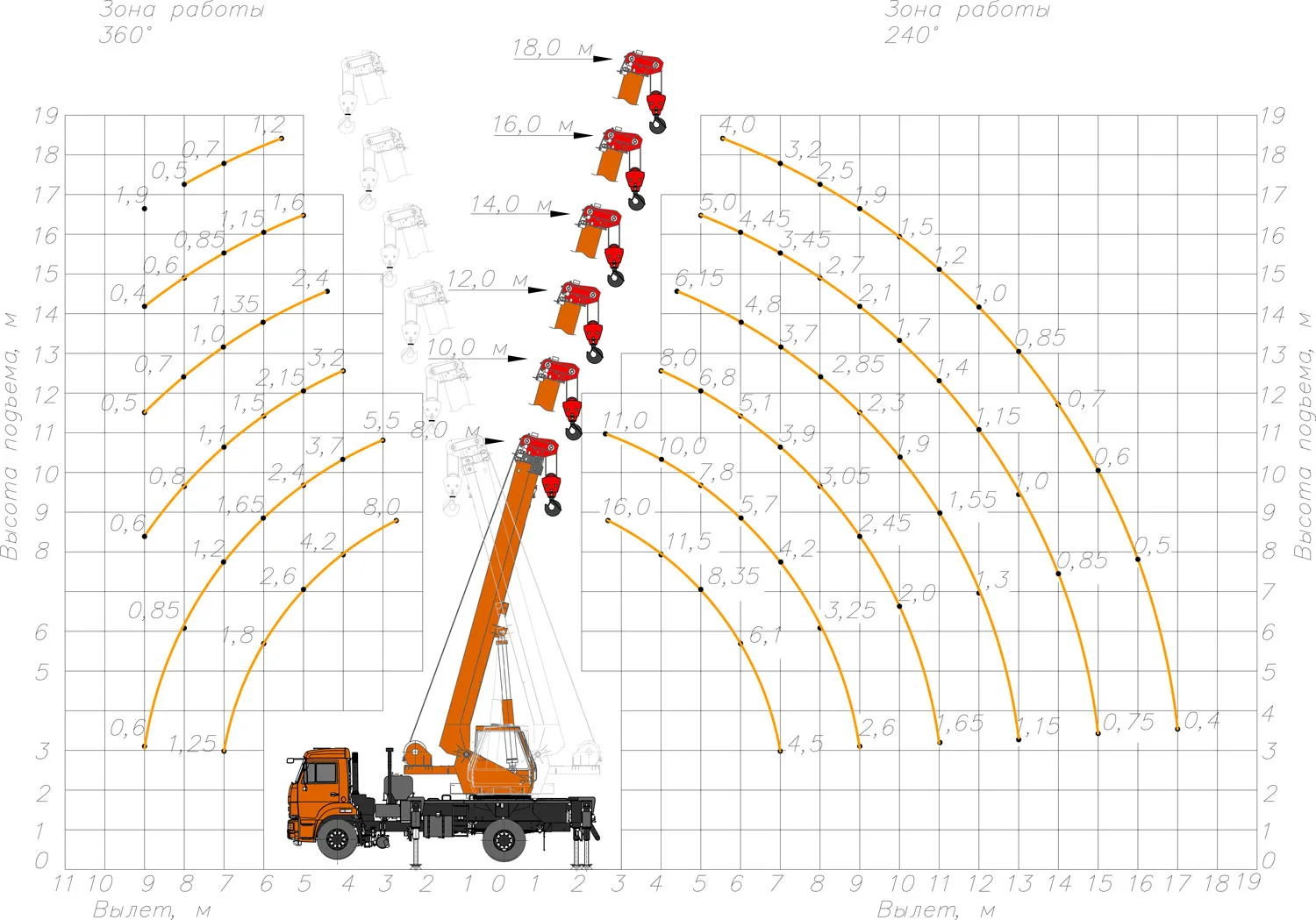

Технические характеристики

Характеристика Значение
Грузоподъёмность миди максимальная, т 16,0
Грузоподъёмность миди при максимальном вылете, т 4,5
Максимальный грузовой момент, кНм (тм) 512 (51,2)
Высота подъёма максимальная, м 8,7-18,4
Высота подъёма при максимальном вылете, м 2,8
Максимальная глубина опускания при работе с грузом равным 50% грузоподъёмности, с основной стрелой и максимальной кратностью запасовки, м 11,0
Вылет при максимальной грузоподъёмности, м 3,2
Вылет, максимальный, м
- а) «проектный» (без нагрузки) 6,95
- б) «рабочий» (с грузом на крюке) 7,0
Вылет минимальный, м 2,6
Максимальная масса груза, с которой допускается телескопирование стрелы, т: 2,5
Максимальная масса груза, с которым допускается работа в ускоренном режиме подъёма-опускания, т: 6,0
База, м 4,2
Колея, м:
- передних колёс 2,03
- задних колёс (между серединами двойных скатов) 1,89
База выносных опор, м 4,3
Расстояние между выносными опорами, м: 5,2
Задний габарит, м 2,75
Радиус поворота, м 10,0

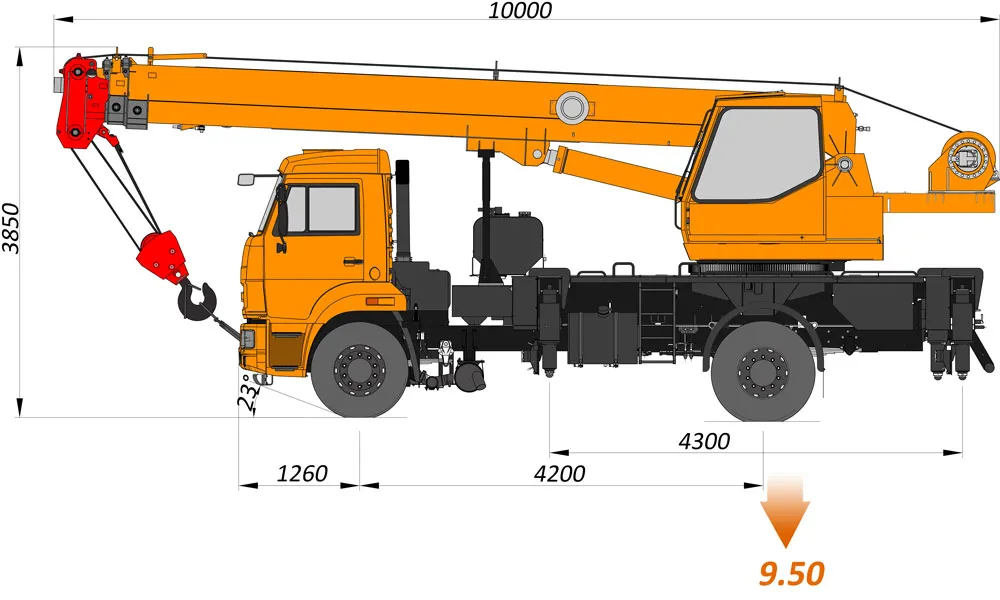

Габаритные размеры крана (длина х ширина х высота), м 10,0х2,5х3,85
Скорости передвижения:
- крана транспортная (своим ходом), км/ч 1,4-15,3 (5-55)
- крана транспортная на буксире, км/ч 1,4-11,1 (5-40)
Скорость механизма телескопирования секции стрелы (выдвижения-втягивания секции стрелы), м/с (м/мин), не более 0,25 (15)
Скорость механизма поворота (частота вращения), рад/с (об/мин):
- наименьшая, не более 0,042 (0,4)
- наибольшая, с грузом, не менее 0,262 (2,5)
Угол поворота, рад (°) 6,28 (360)
Масса крана и его основных частей, т:
- конструктивная масса крана в транспортном положении 15,43
- масса стрелы 2,65
- масса крановой установки 9,65
