КС-35714К-3

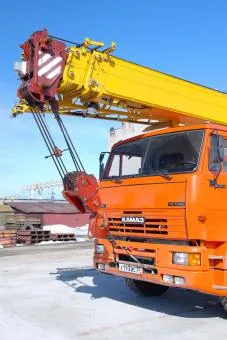

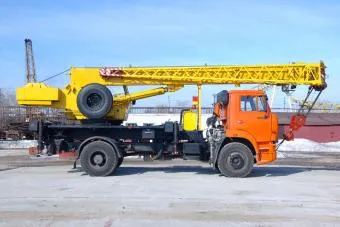

Автомобильный кран КС-35714К-3, грузоподъемностью 16 т, смонтирован на двуосном шасси КАМАЗ-53605 (4 х 2).

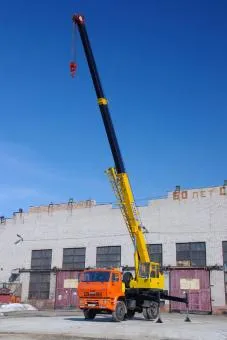

Стрела — телескопическая трехсекционная длиной 18,0 м. Выдвижение секций — гидроцилиндром и полиспастами. Для увеличения подстрелового пространства по особому заказу поставляется легкий решетчатый удлинитель стрелы (гусек) длиной 7,0 м.
Привод механизмов крана — гидравлический от насоса, приводимого в действие двигателем шасси. Гидропривод обеспечивает легкость и простоту управления краном, плавность работы механизмов, широкий диапазон рабочих скоростей, совмещение крановых операций.
Микропроцессорный ограничитель грузоподъемности с цифровой индикацией информациипозволяет следить за степенью загрузки крана, длиной и вылетом стрелы, высотой подъема оголовка стрелы; показывает фактическую величину груза на крюке и максимальную грузоподъемность на данном вылете, а также автоматически по заданным координатам ограничивает зону действия крана при работе в стесненных условиях. Установленная в ограничителе телеметрическая память («Черный ящик») фиксирует рабочие параметры, а также степень нагрузки крана в течение всего срока службы.
Шасси КАМАЗ-53605 (4х2) отличается качеством и надежностью, может применяться на разных видах дорог. Небольшие габаритные размеры и легкость в управлении обеспечивают ему отличные характеристики маневренности, что делает КС-35714К-3-10 оптимальным автокраном для стесненных городских условий. При этом шасси оснащено мощным дизельным двигателем с турбонаддувом Сummins 6ISBe4 300 мощностью 298 л.с., обеспечивающим высокие тяговые свойства и топливную экономичность.
Характеристики
Шасси | |
---|---|
Базовое шасси | КАМАЗ-53605/КАМАЗ 53605-D3 |
Колесная формула | 4 x 2 |
Двигатель | КАМАЗ-740.62-280/Cummins 6ISBe 285 |
Мощность двигателя, кВт (л.с.) | 206/207,2 |
Подъемные характеристики | |
Грузоподъемность, т | 16 |
Грузовой момент, тм | 48 |

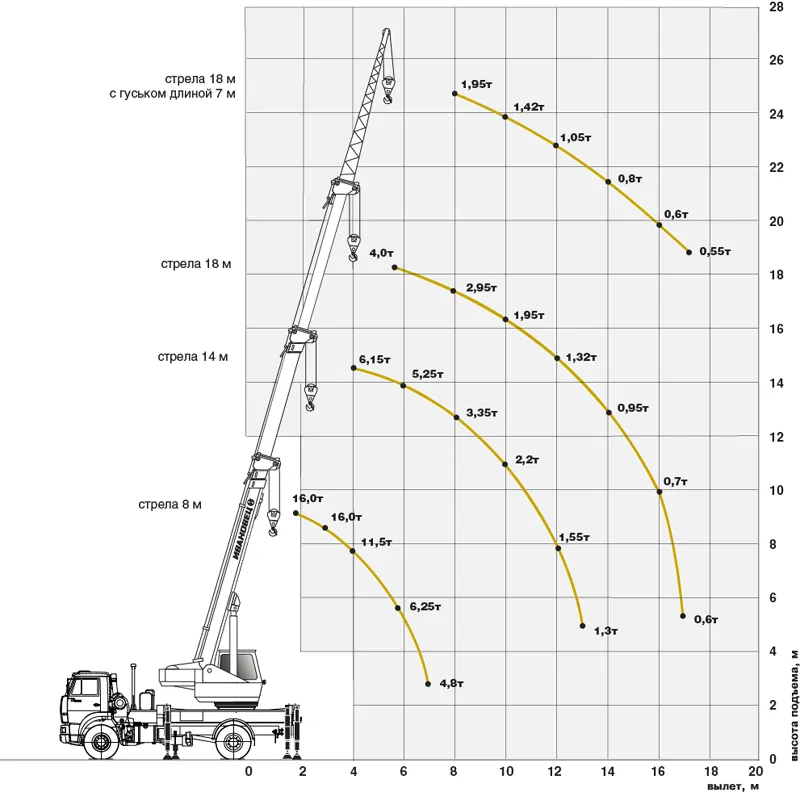

Вылет стрелы, м | 1,9 — 17,0 |
Высота подъема (с гуськом), м | 9,1 — 18,4 (25,0) |
Длина стрелы, м | 8,0 — 18,0 |
Длина гуська, м | 7,0 |
Опорный контур | 5,2х4,0 |
Скорость подъема (опускания) груза при кратности полиспаста К=6, м/мин: | |
номинальная | 7,5 |
увеличенная (с грузом не более 4,5 т) | 15 |
Скорость посадки, м/мин | 0,2 |
Частота вращения, мин-1 |
0,3 - 2,4 |
Скорость передвижения, км/ч | 60 |
Габаритные размеры в транспортном положении и масса | |
Длина, мм | 10 000 |
Ширина, мм | 2 500 |
Высота, мм | 3 780 |
Полная масса с основной стрелой, т | 17,88 |
Распределение нагрузки на дорогу | |
Через шины передних колес, т.с | 6,57 |
Через шины колес тележки, тс |
11,31 |
