Описание модели КС-85713

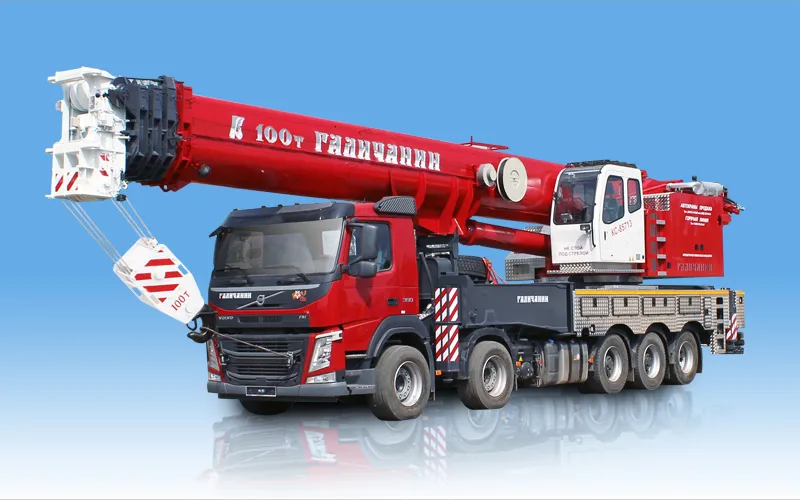

Кран стреловой КС-85713 грузоподъемностью 100 тонн монтируется на шасси автомобильного типа Volvo FM380 с колесной формулой 10 х 4 и предназначен для погрузочно-разгрузочных и строительно-монтажных работ на рассредоточенных объектах.

Привод исполнительных механизмов

Крановые механизмы поворотной части имеют отдельный дизель-гидравлический привод, состоящий из двигателя с жидкостным охлаждением Volvo TAD 541 VE, с системами: запуска с аккумуляторными батареями; отвода выхлопных газов с глушителем; воздухоочистки с фильтрами; топливоподачи, включая систему управления и контроля и насосного агрегата насосом переменного объема фирмы «Bosch Rexroth».

Стрела

Секции стрелы «овоидного» сечения сделаны из двух гнутых цельнометаллических профилей и, в соответствии с современными тенденциями мирового краностроения. Длина стрелы во втянутом положении 13,6 метра, в полностью выдвинутом состоянии всех пяти секций составляет 51 метр, за счет чего обеспечивается обширная зона и наибольшая высота перемещения груза при работе. Возможность телескопирования стрелы с грузом на крюке позволяет крану выполнять специальные задания: устанавливать грузы в труднодоступных местах, проносить их среди смонтированных конструкций.

Безопасность работы

На кране установлен отечественный прибор безопасности Арзамасского электромеханического завода, положительно зарекомендовавшие себя на других моделях автокранах производства «ГАКЗ». Прибор автоматически осуществляет защиту крана от перегрузки и опрокидывания, оснащен системой координатной защиты крана, необходимой для работы в стесненных условиях. Прибор имеет встроенный блок телеметрической памяти («черный ящик») и модуль защиты крана от опасного напряжения (МЗОН) для работы вблизи линий электропередач.

Дополнительно оборудование

Стрела дополнительно оборудована гуськом общей длины 18,0 м (10,0 м – первая секция, 8,0 м – вторая секция). Конструкцией гуська обеспечивается возможность работы первой секций без участия второй (вторая секция располагается на основании стрелы), это позволило увеличить грузоподъемность при работе первым коленом гуська. Гусек имеет возможность установки под углом 0; 15 и 30 градусов по отношению к продольной оси стрелы, это существенно увеличивает зону работы крана. На оголовке стрелы может устанавливаться одиночный блок для работы при однократной запасовке грузового каната. Для удобства работы с гуськом и одиночным блоком при запасованной крюковой подвески на основной стреле поворотная часть снабжена дополнительной грузовой лебедкой.

Функциональность и производительность

Увеличенный размер опорного контура 8,6 х 7,8 позволяет производить работы с грузами в круговой зоне 360 градусов без потерь грузовысотных характеристик в передней рабочей зоне «над кабиной» даже при работе без противовесов. Наборы противовесов 6 т, 16 т и 26 т позволяют увеличить грузовые характеристики на максимально далеких вылетах. Установка противовесов в рабочее положение производится без использования дополнительных грузоподъемных средств и людских ресурсов.

Надежность

Надежность автокрана обеспечивают комплектующие зарубежных производителей таких как Bosch Rexroth, Volvo, SSAB, Siebenhaar, Webasto, Beka Max и др.

Рабочее место

Рабочее место крановщика оборудовано приборной панелью и эргономичными элементами управления, не требующими приложения больших усилий, что обеспечивает крановщику комфортные условия работы и снижает его психофизические нагрузки. Джойстики отличаются плавностью их переключения, а поворотные регуляторы на них обеспечивают управление кончиками пальцев вспомогательными функциями (например, ускоренный подъем). Использование джойстиков исключает необходимость в педали управления подачей топлива, что создает дополнительное пространство для ног машиниста. Кран оснащен сплит-системой Webasto, гарантирующей комфортную температуру в кабине крановщика в любое время года. Откидывающаяся кабина крановщика имеет панорамное переднее стекло, что увеличивает угол обзора в вертикальной плоскости и позволяет просматривать рабочую зону при любых длинах стрелы и любом угле наклона стрелы. Кресло крановщика с пневмоподвеской имеет возможность регулирования, что позволяет настроить его положение по высоте, наклону и другим параметрам под конкретного машиниста.

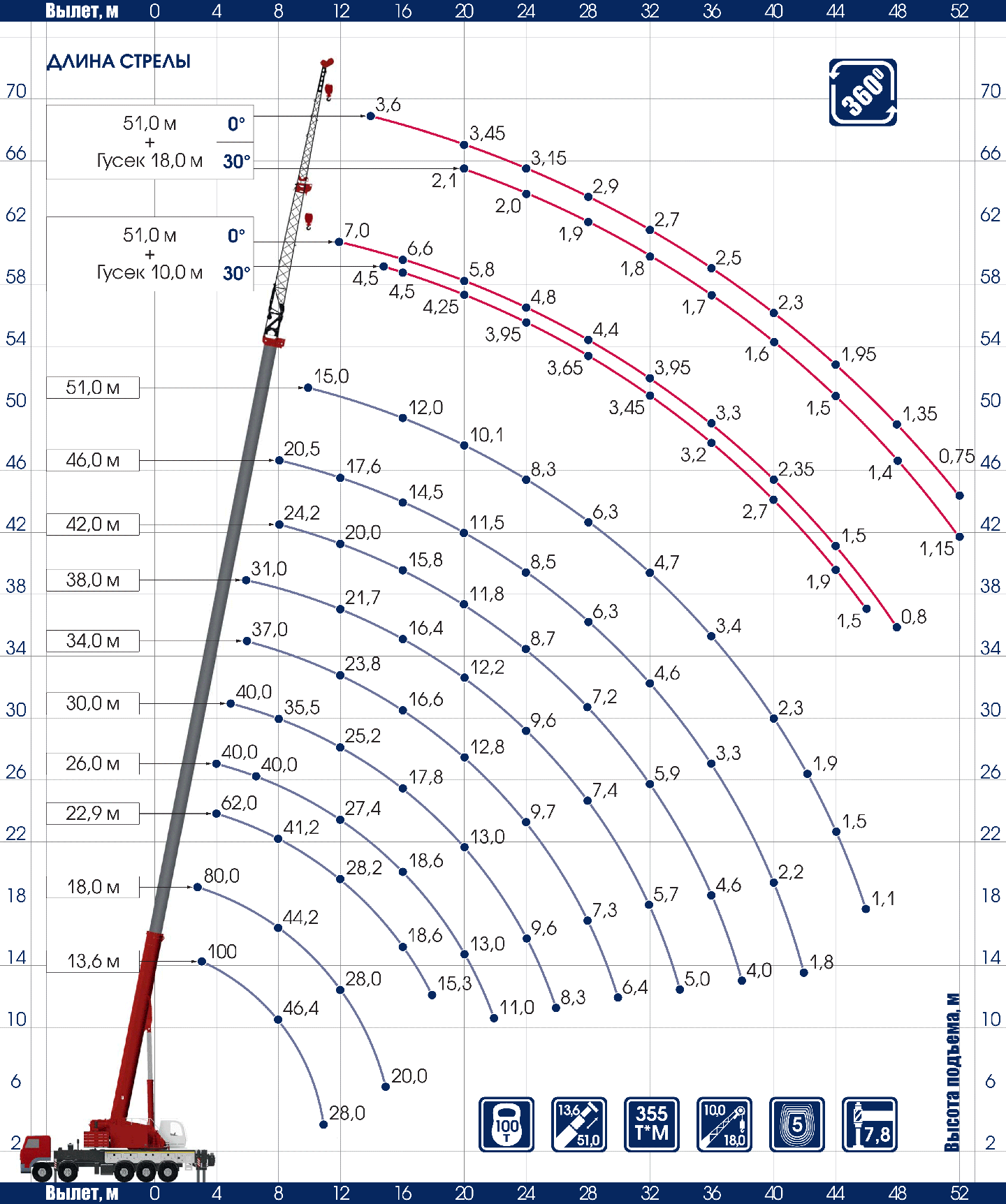

Технические характеристики КС-85713

Параметр	Значение
Грузоподъемность максимальная, т	100,0
Грузовой момент, т.м	355,0
Длина стрелы, м	13,6 - 51,0
Рабочий вылет, м	2,6 - 46,0
Длина гуська, м	10,0-18,0
Максимальная высота подъема крюка, м
- с основной стрелой 51 м	51,7
- с основной стрелой 51 м и гуськом 18 м	68,7
Скорость подъема-опускания груза, м/мин	2,74-39,0
Скорость вращения поворотной платформы, об/мин	до 1,7
Скорость передвижения крана своим ходом, км/ч	до 50,0
Размер опорного контура поперек x вдоль оси шасси, м
- при выдвинутых балках выносных опорах	7,8 х 8,6
Нагрузки на оси, т
- 1+2 оси	18,2
- 3+4+5 оси	36,3
Передний угол свеса, градус	14
Задний угол свеса, градус	13
Колесная формула базового автомобиля	10 х 4
Двигатель базового автомобиля	дизельный
- модель	D13A400
- мощность, кВт	294
Габариты крана в транспортном положении, м (длина х ширина х высота)	15,45 х 2,75 х 3,995
Температура эксплуатации, град. С	от -40 до +40
