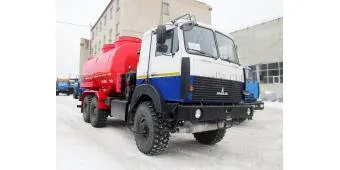

АЦВ-18 МАЗ 6317х9
Описание:
| Двигатель ЯМЗ-6585 | |
|---|---|
| Тип двигателя | Дизельный с турбонаддувом |
| Количество и расположение цилиндров | 8, V-образное |
| Рабочий объём цилиндров, см3 | 14850 |
| Степень сжатия | 17,5 |
| Максимальная мощность, кВт | 309 (420 л.с.) |
| Максимальный крутящий момент, Н*м | 1766 |
| Топливо | Дизельное |
| Характеристики автоцистерны для технической воды АЦВ-18 на шасси МАЗ | |
|---|---|
| Марка стали | 09Г2С |
| Сечение цистерны | Чемодан |
| Объём цистерны | 18 м3 |
| Количество секций |
2 (две) — 9+9 м3 |
| Толщина листа цистерны |
4 мм |
| Толщина переднего донышка |
4 мм |
| Толщина заднего донышка |
4 мм |
| Конструктивная связь цистерны с надрамником | При помощи стяжных лент |
| Заливные горловины цистерны оснащены | Лестницей и общей смотровой площадкой с перилами |
| Цистерна оснащена | Паровыми трубами для подогрева от ППУ |
| Цвет цистерны | Красный |
| Надпись | Техвода |
| Насосный узел | |
| Насос | СЦЛ-00А |
| Привод насоса | Гидравлический |
| Расположение насоса | На усмотрение конструктора !!! |
| Насос обеспечивает | Закачку и выкачку жидкости |
| Оборудование цистерны | |
| "Сливной"-"Приёмный" кран |
на каждую секция отдельно, ДУ 75, в виде шиберной задвижки с резьбовым соединением под накидную гайку |
| Размещение "Сливного" крана |
1 - секция: выведен вправо |
| Подогрев цистерны с патрубками сливных кранов: |
от выхлопных газов (труба проходит внутри цистерны) |
| Уровнемер поплавкового типа |
на каждую секцию отдельно!!! |
| Рукава напорно-всасывающие |
2 шт., ДУ – 75, 2 * 6м., БРС с резьбовым соединением. |
| Пеналы для укладки рукавов |
2 шт. (сечение и конструкция на усмотрение конструктора) |
| Донные клапана на каждой секции |
применить шаровый кран |
| Доработка шасси для перевозки легковоспламеняющихся жидкостей: |
|
| Дополнительные опции | |
|
|
