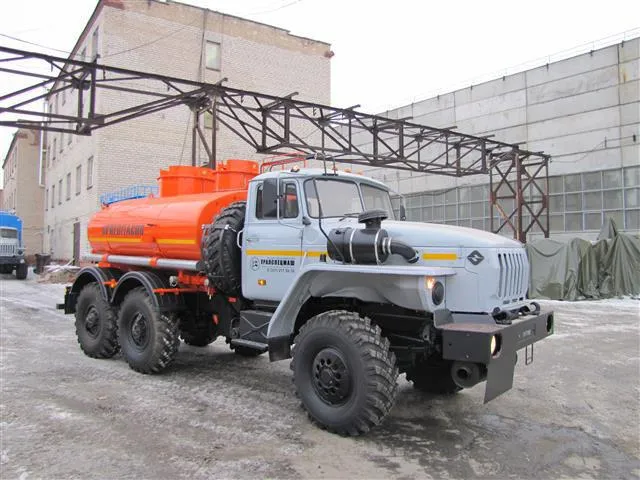

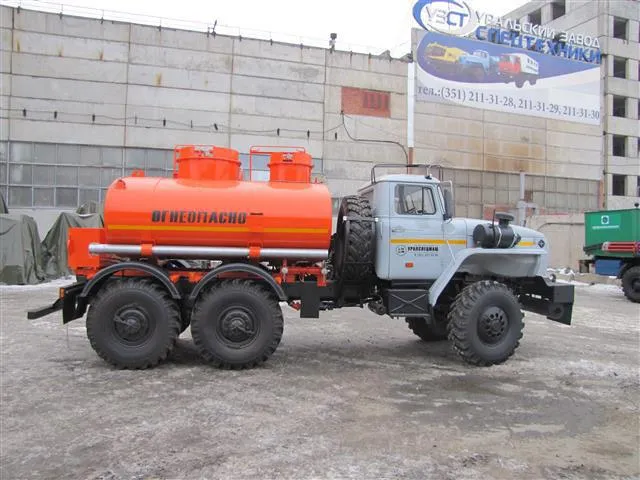

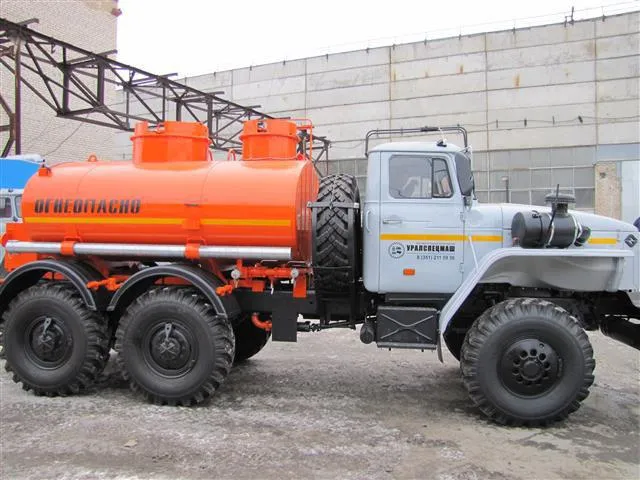

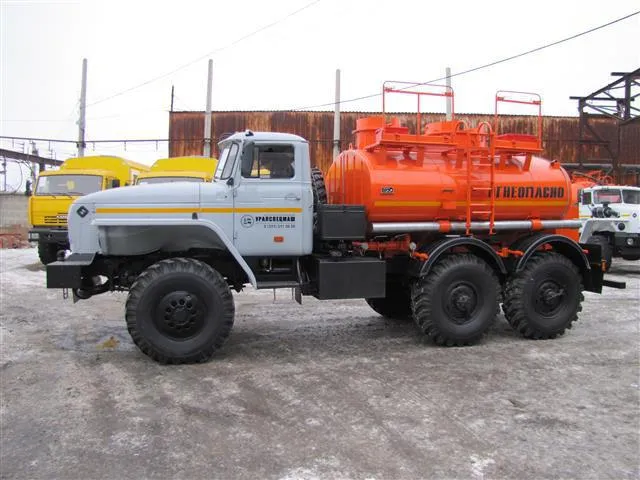

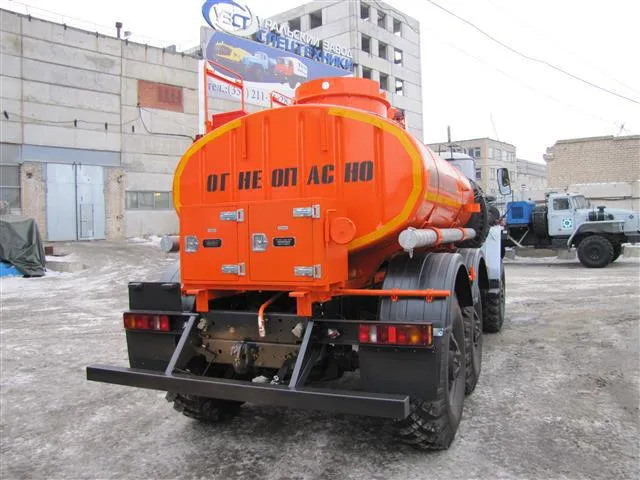

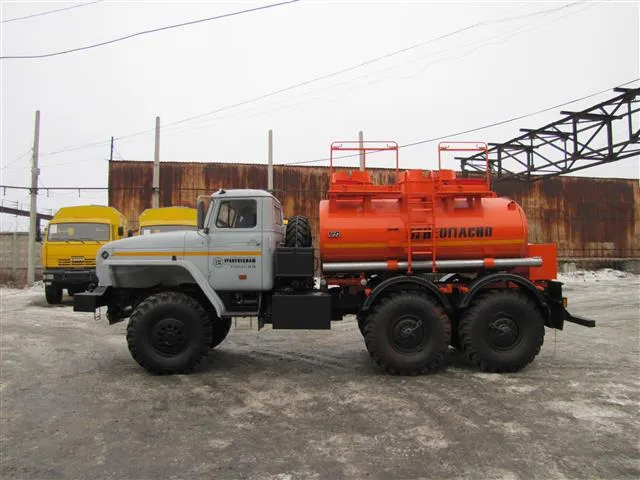

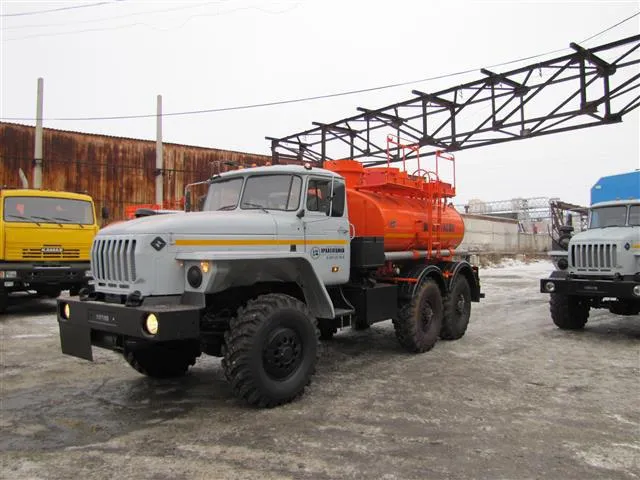

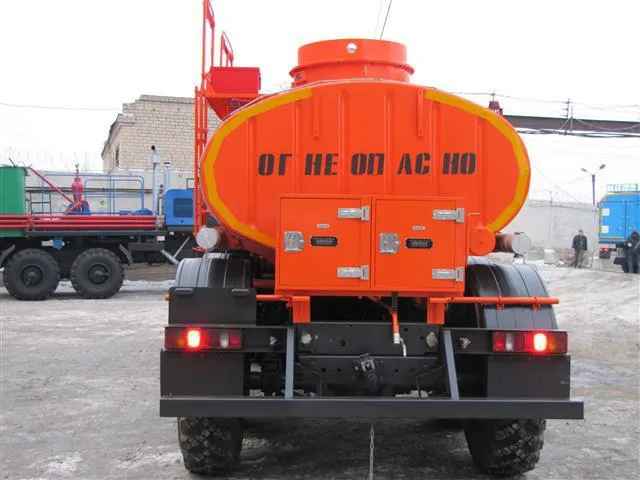

АТЗ-6,5 Урал 4320-1151-61 (71) / ОТТС: УЗСТ 6619-12
Автотопливозаправщик АТЗ-6,5 на шасси Урал 4320 предназначен для транспортировки, недолговременного хранения и механизированной дозировки светлых нефтепродуктов, плотностью не более 0,83 т/м3.
В представленной модели АТЗ-6,5 вмонтировано следующее оборудование:
- Цистерна объемом 6,5 м3 (площадка обслуживания оборудована противоскользящей поверхностью и перилами)
- Насосная установка
- Измерительное устройство топливораздачи (ИУТ оснащен фильтром тонкой очистки с тонкостью фильтрации топлива 25 мкм)
- Противопожарное оборудование и средства для отвода статического электричества (огнетушители ОП-6, резервуар с песком, цепь походного заземления)
Высокие показатели проходимости шасси Урал позволяют использовать данный АТЗ-6,5 на любых типах дорогах и пересеченной местности, что особенно удобно для доставки топлива и масел в отдаленные районы и полевые аэродромы, проезд к которым затруднен.
По желанию заказчика на цистерну может быть установлен дополнительный отсек, для разделения различных видов ГСМ. При этом каждый отсек оборудуется отдельным устройствами учета и подачи топлива.
| Двигатель ЯМЗ-65654 для шасси Урал 4320-1151-61 | |
|---|---|
| Тип двигателя | Четырехтактный дизель |
| Количество и расположение цилиндров | 6, V-образное |
| Рабочий объем цилиндров, см3 | 11150 |
| Степень сжатия | 17,5 |
| Максимальная мощность, кВт (л.с.) | 169,2 (230) |
| Максимальный крутящий момент, Н·м (мин-1) | 883 (1100...1500) |
| Топливо | Дизельное |
| Двигатель ЯМЗ-53622-10 для шасси Урал 4320-1151-71 | |
| Тип двигателя | Четырехтактный дизель |
| Количество и расположение цилиндров | 6, рядное |
| Рабочий объем цилиндров, см3 | 6650 |
| Степень сжатия | 17,5 |
| Максимальная мощность, кВт (л.с.) | 176,5 (240) |
| Максимальный крутящий момент, Н·м (мин-1) | 900 (1300...1600) |
| Топливо | Дизельное |
| Технические характеристики и комплектация АТЗ-6,5 на шасси Урал 4320-1112-61 (-71) | |
| Номинальная вместимость цистерны,м3 (л) | 6,5±0,13 (6500±130) |
| Количество секций | 1 (одна) или 2 (две) |
| Сечение цистерны | Эллипс |
| Материал цистерны |
Сталь 09Г2С. Толщина обечайки и днищ - 4 мм |
| Предел допускаемой относительной погрешности вместимости цистерны, % | ± 0,4 |
| Объем горловины над указателем уровня, м3 (л), не менее | 0,13 (130) |
| Несливаемый остаток, м3 (л), не более | 0,0065 (6,5) |
| Рукава напорно-всасывающие | 2 шт. - Ду 65, длина 4 метра, с БРС типа Camlock 2.5" |
| Способ укладки рукавов | Металлические оцинкованные пеналы по обеим сторонам цистерны |
| Донный клапан | ДКП-90/02 с ручным дублером (по одному на каждую секцию) |
| Дыхательный клапан | УД-1 |
| Насосная установка | |
| Модель |
По согласованию с заказчиком, на АТЗ-6,5 может устанавливаться одна из моделей насосов:
|
| Узел выдачи топлива | |
| Оборудование |
|
| Расположение |
Между кабиной и цистерной с левой стороны по ходу движения ТС. По желанию заказчика УВТ также может быть расположен:
|
| Средства безопасности | |
|
|
| Проблесковый маячок | 1 шт. оранжевого цвета |
| Устройства заземления |
|
| Огнетушители | ОП-6 - 2 шт. в пластиковых контейнерах |
| Медицинская аптечка | 1 шт. |
| Знак аварийной остановки | 1 шт. |
| Упор противооткатный | 2 шт. с кронштейнами |
| Ящик для песка | 1 шт. с надписью "ПЕСОК" |
| Ящик для кошмы | 1 шт. с надписью "КОШМА" |
| Заднее защитное устройство (отбойник) | 1 шт. |
* Представленная выше комплектация АТЗ-6,5 на шасси Урал 4320-1151-61 (71) может быть изменена по согласованию с заказчиком
