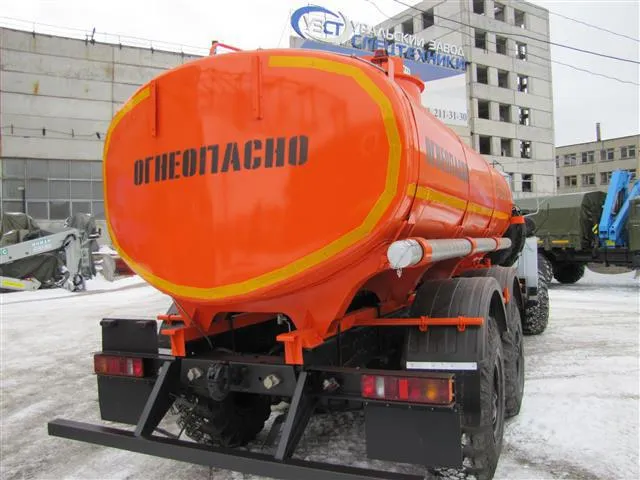

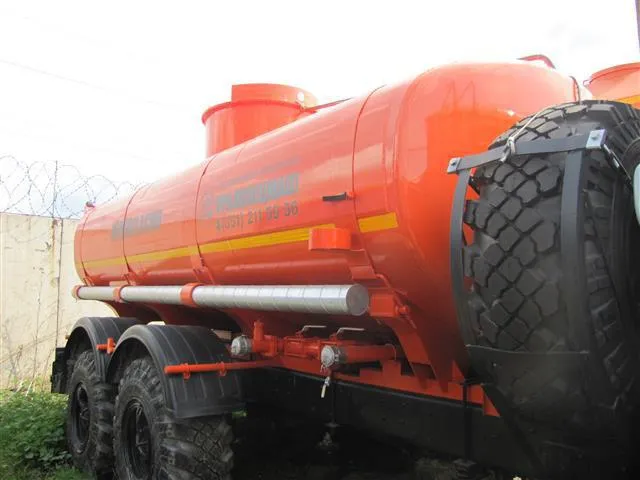

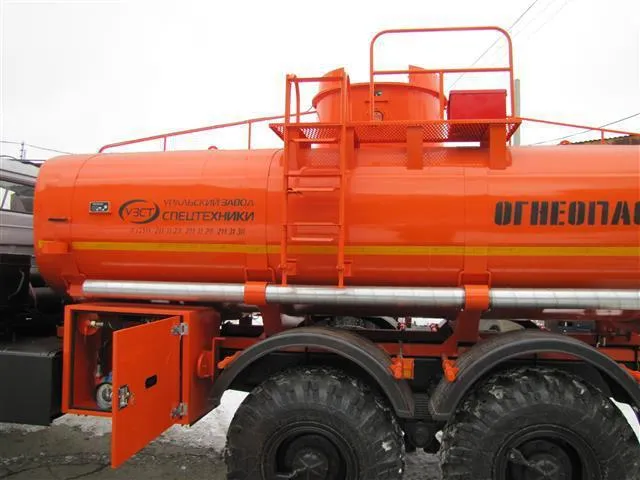

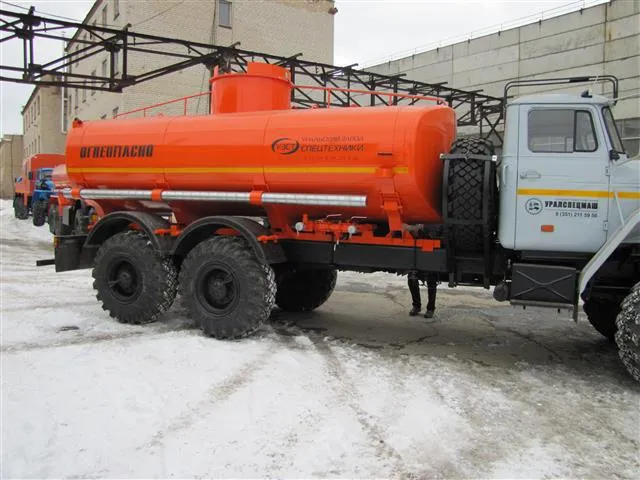

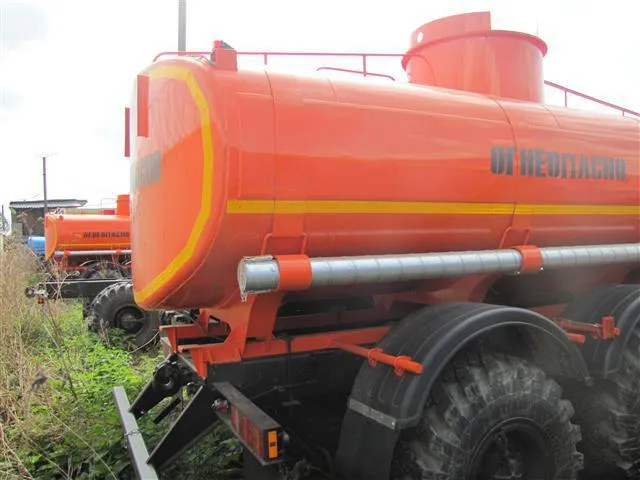

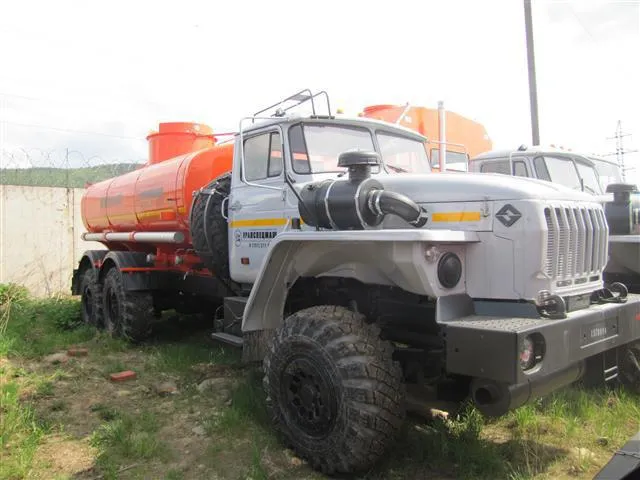

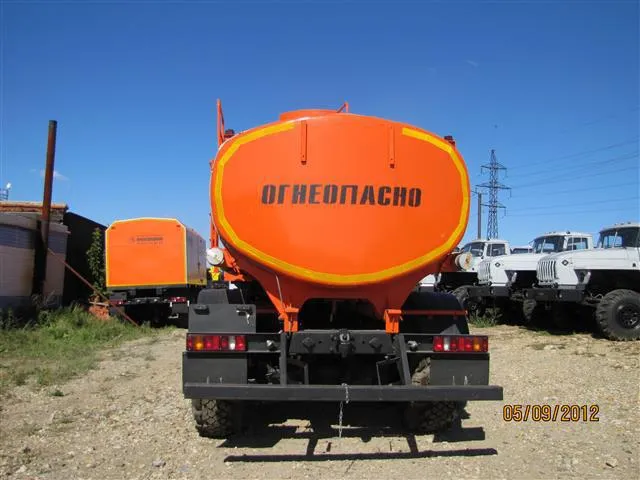

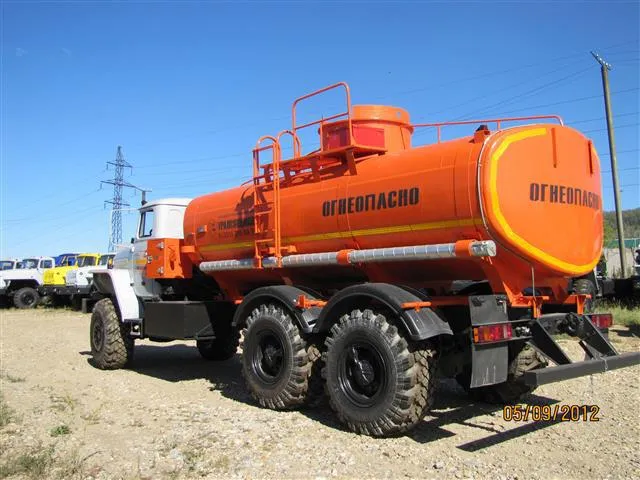

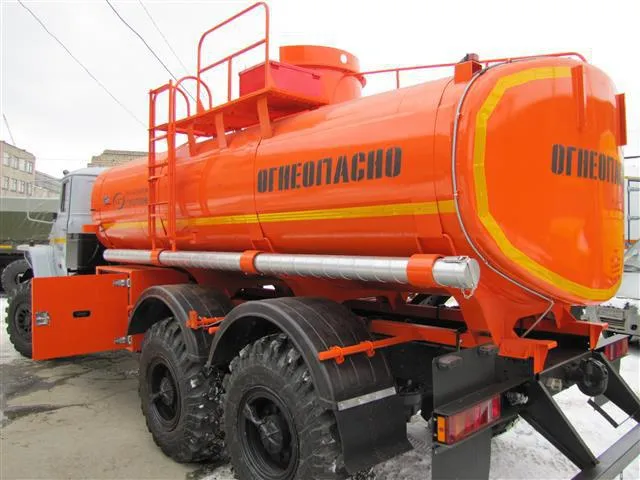

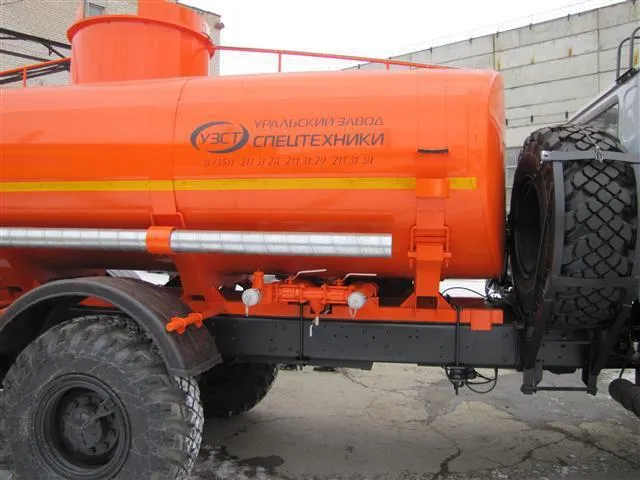

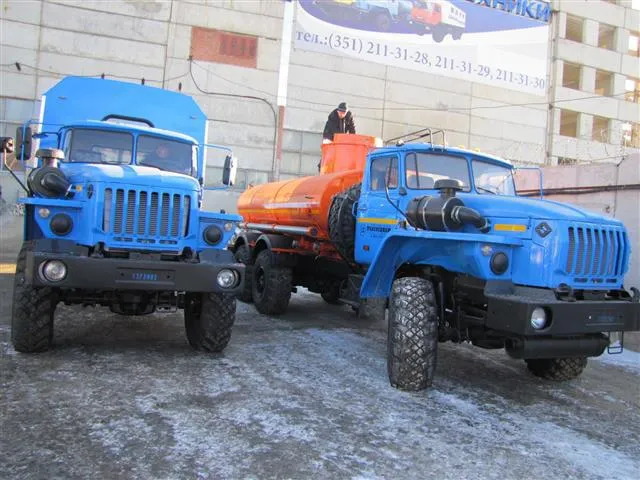

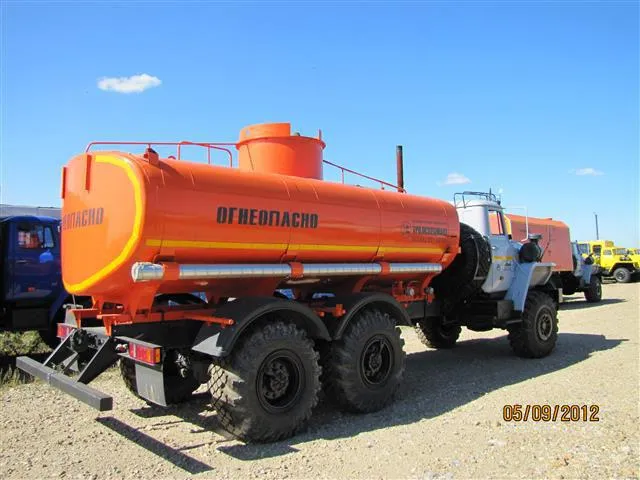

АТЗ-12 Урал 4320-1951-60 (70) / ОТТС: УЗСТ 6619-17

Оборудование автотопливозаправщика АТЗ-12 Урал 4320-1951-60: 6х6, насос СВН1-80А, ТРК: счётчик ППО-25, пистолет РКТ-20, шланг ДУ-25, пакет опций для работы в тяжелых условиях: усиленные внутренние узлы и агрегаты и их защита, усиленная гидросистема, герметизация электрооборудования, внешняя защита, обработка высокотехнологическими полимерными материалами, система от разбрызгивания, увеличенная степень очистки нормативной зоны, шины повышенной грузоподъемности и износоустойчивости, ГСМ для работы в тяжелых условиях, усиленная рама основания, увеличенная толщина стенки емкости, установка усиленного поручня с противоскользящим покрытием, внутренняя полимерная антикоррозионная обработка поверхности емкости, внешняя обработка антикоррозионным защитным материалом емкости, антигравийное покрытие типа «Underbody», окраска емкости импортными материалами типа «Sikkens», исполнение для работы в климатических условиях -30°…+40°С: адаптация систем отопления и обогрева, РТИ в морозостойком исполнении, доработка и испытания в соответствии с техническими требованиями по охране труда и промышленной безопасности для применения на объектах ОАО "ГАЗПРОМ", комплект разрешительных документов

Двигатель ЯМЗ-65654 для шасси Урал 4320-1951-60
Тип двигателя	Четырехтактный дизель
Количество и расположение цилиндров	6, V-образное
Рабочий объем цилиндров, см3	11150
Степень сжатия	17,5
Максимальная мощность, кВт (л.с.)	169,2 (230)
Максимальный крутящий момент, Н·м (мин-1)	883 (1100...1500)
Топливо	Дизельное
Двигатель ЯМЗ-53622-10 для шасси Урал 4320-1951-70
Тип двигателя	Четырехтактный дизель
Количество и расположение цилиндров	6, рядное
Рабочий объем цилиндров, см3	6650
Степень сжатия	17,5
Максимальная мощность, кВт (л.с.)	176,5 (240)
Максимальный крутящий момент, Н·м (мин-1)	900 (1300...1600)
Топливо	Дизельное
Технические характеристики и комплектация АТЗ-12 на шасси Урал 4320-1912-60 (70)
Номинальная вместимость цистерны,м3 (л)	12±0,18 (12000±180)
Количество секций	1 (одна)
Сечение цистерны	Эллипс или чемодан
Материал цистерны	Сталь 09Г2С
Предел допускаемой относительной погрешности вместимости цистерны, %	± 0,4
Объем горловины над указателем уровня, м3 (л), не менее	0,22 (220)
Несливаемый остаток, м3 (л), не более	0,012 (12)
Рукава напорно-всасывающие	2 шт. - Ду 65, длина 4 метра, с БРС типа Camlock 2.5"

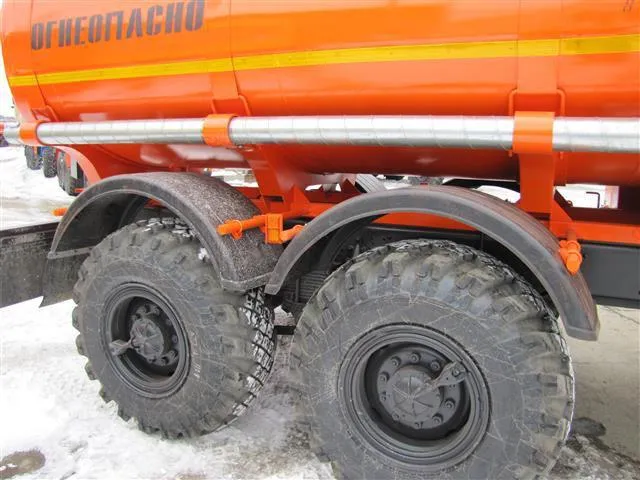

Способ укладки рукавов	Металлические оцинкованные пеналы по обеим сторонам цистерны
Донный клапан	ДКП-90/02 с ручным дублером
Дыхательный клапан	УД-1 (2 шт.) или УД-2-80 (1 шт.)
Насосная установка
Модель	По согласованию с заказчиком, на АТЗ-12 может устанавливаться одна из моделей насосов: СВН-80; СЦЛ-00А.

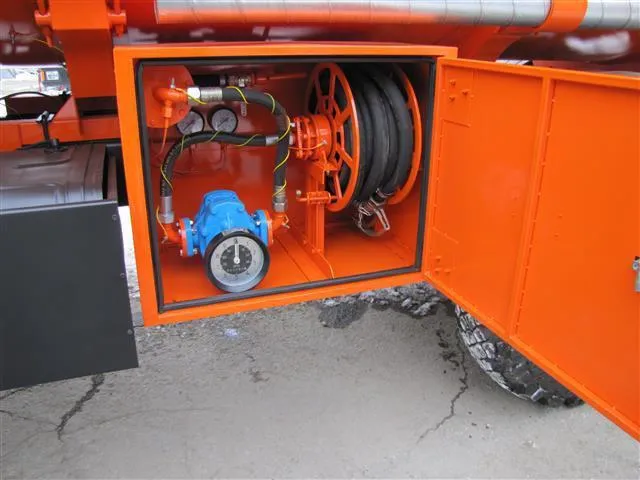

Узел выдачи топлива

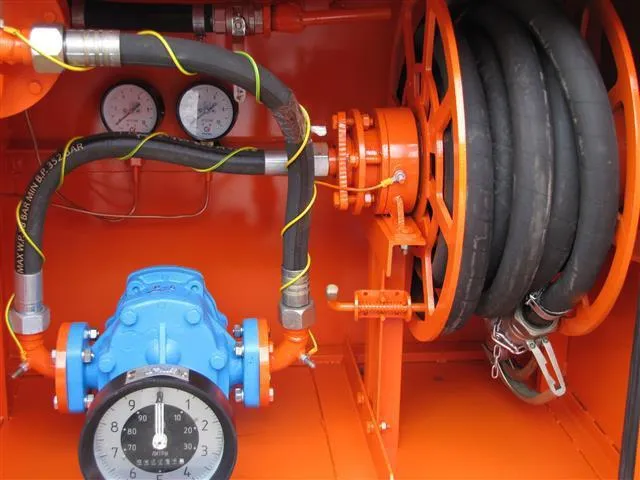

Оборудование	счетчик жидкости ППО-25-1,6СУ, класс точности 0,5; кран раздаточный; рукав антистатический РТК-25х0,25МПа (4,75 метра); пистолет раздаточный РКТ-20.
Расположение	Между кабиной и цистерной с левой стороны по ходу движения ТС. По желанию заказчика УВТ также может быть расположен: за цистерной; в отсеке сзади цистерны.
Средства безопасности
перенос глушителя выхлопа шасси; искрогаситель - 1 шт. (сертифицированный); защита топливных баков; экранирование электропроводки.
Проблесковый маячок	1 шт. оранжевого цвета
Устройства заземления	катушка выносного заземления; цепь заземления на отбойнике.
Огнетушители	ОП-6 - 2 шт. в пластиковых контейнерах
Медицинская аптечка	1 шт.
Знак аварийной остановки	1 шт.
Упор противооткатный	2 шт. с кронштейнами
Ящик для песка	1 шт. с надписью "ПЕСОК"
Ящик для кошмы	1 шт. с надписью "КОШМА"

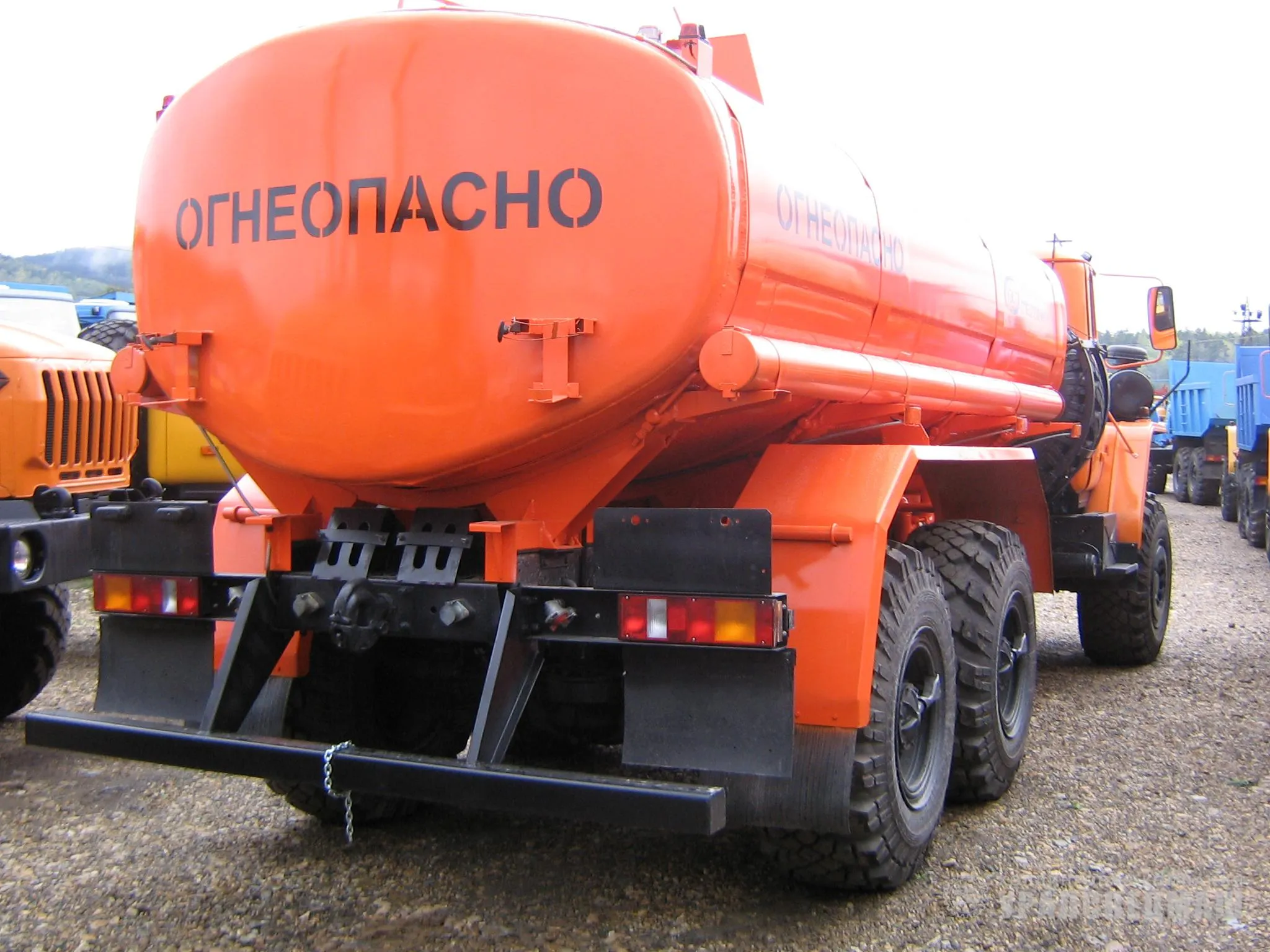

Заднее защитное устройство (отбойник)	1 шт.

* Представленная выше комплектация АТЗ-12 может быть изменена по согласованию с заказчиком
