КС-65713-1
Описание модели КС-65713-1

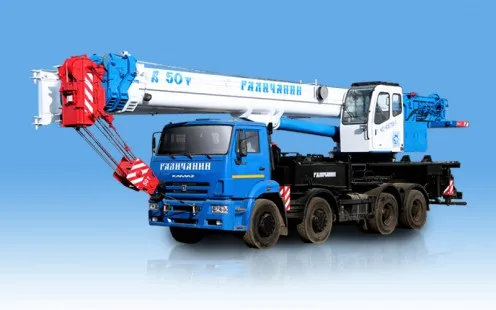

Кран КС-65713-1 грузоподъемностью 50 тонн смонтирован на четырехосном шасси автомобиля KAMAZ-65201 c колесной формулой 8 х 4 х 4. Автокран предназначен для выполнения погрузочно - разгрузочных и строительно-монтажных работ на рассредоточенных объектах и может использоваться как в современных городах, так и в условиях удаленности от населенных пунктов.
Привод крановой установки осуществляется при помощи аксиально-поршневых гидронасосов. Крановые механизмы имеют индивидуальный привод с независимым управлением от гидромоторов и гидроцилиндров. Гидравлическая система крановой установки обеспечивает плавное управление всеми механизмами с широким диапазоном регулирования скоростей рабочих операций. Возможно одновременное совмещение до трех рабочих операций.
При изготовлении несущих металлоконструкций крановой установки и четырехсекционной телескопической стрелы используется импортная высокопрочная сталь WELDOX. Секции стрелы сделаны из двух гнутых цельнометаллических профилей и, в соответствии с современными тенденциями мирового краностроения, имеют непрямоугольное сечение с нижним поясом в виде эллипса. Длина стрелы во втянутом положении 11,5 м обеспечивает крану компактность и маневренность при переездах. В полностью выдвинутом состоянии всех четырех секций длина стрелы составляет 34,1 м, за счет чего обеспечивается обширная рабочая зона и наибольшая высота перемещения груза при работе.
Возможность телескопирования стрелы с грузом на крюке позволяет крану выполнять специальные задания: устанавливать грузы в труднодоступных местах, проносить их среди смонтированных конструкций. Максимальный размер опорного контура (7,2 х 7,0) достигается за счет применения нестандартной конструкции нижней рамы и выносных опор, благодаря чему кран получил возможность производить работы с грузами в круговой зоне 360 градусов без потерь грузовысотных характеристик в передней рабочей зоне «над кабиной». Возможность проводить работы в зоне 360 градусов минимизирует количество перестановок при работе на объекте и повышает эффективность эксплуатации.
Дополнительное оснащение стрелы телескопическим гуськом общей длиной 15,1 м. (9,1 м - стационарная часть, и телескопируемая часть длиной 6,0 м) с возможностью установки под углом 0 и 30 градусов по отношению к продольной оси стрелы расширяет сферу использования крана, площадь его зоны обслуживания и размер подстрелового пространства.
Использование при работе дополнительных съемных противовесов общей массой 6,0 тонн позволяет значительно поднять грузовые характеристики крана на средних и дальних вылетах, что обеспечивает наилучшее показатели среди аналогичных кранов данной размерной группы
Установка гуськов и дополнительных противовесов в рабочее положение производятся без использования дополнительных грузоподъемных средств и людских ресурсов.
Редуктора механизмов подъема груза и поворота крана планетарного типа с дисковыми тормозами, что удовлетворяет современным требованиям, предъявляемым к грузоподъемным машинам. Во многих узлах крана используются импортные комплектующие, которые не требуют замены и ремонта за весь период службы крана. Для обогрева кабины машиниста крана используется автономный дизельный отопитель.
Безопасную работу крана обеспечивает комплекс приборов и устройств, в том числе, микропроцессорный ограничитель нагрузки с цифровой индикацией параметров работы на дисплее в кабине машиниста. Прибор автоматически осуществляет защиту крана от перегрузки и опрокидывания, оснащен системой координатной защиты крана, необходимой для работы в стесненных условиях, имеет встроенные блок телеметрической памяти ("черный ящик") и модуль защиты крана от опасного напряжения (МЗОН) для работы вблизи линий электропередач.

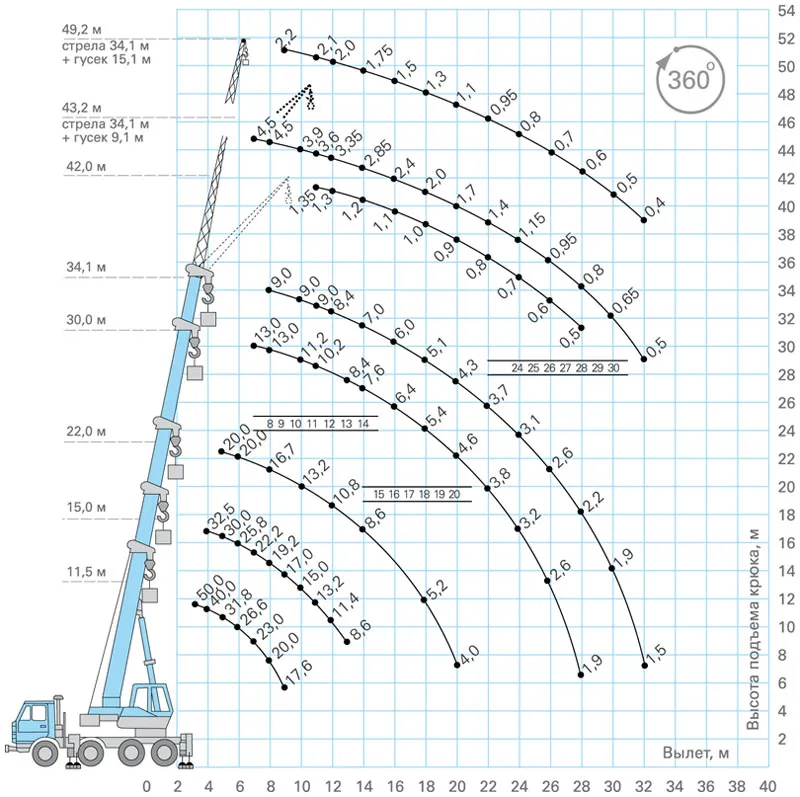

Технические характеристики КС-65713-1
Параметр | Значение |
---|---|
Максимальный грузовой момент, т.м | 160 |
Грузоподъемность максимальная, т/вылет, м | 50/3,2 |
Длина стрелы, м | 11,5 - 34,1 |
Длина гуська, м | 9,1; 15,1 |
Максимальная высота подъема крюка, м | |
- с основной стрелой 34,1 м | 34,5 |
- с основной стрелой 34,1 м и гуськом 15,1 м | 50,4 |
Макс. глубина опускания крюка стрелой 11,5 м на вылете 5,0 м, м | 8,0 |
Масса груза, при которой допускается выдвижение секций стрелы, т | 6,0 |
Скорость подъема-опускания груза, м/мин | |
- номинальная (с грузом массой до 50,0 т) | 3,6 |
- увеличенная (с грузом массой до 10,0 т) | 7,2 |
- максимальная (кратность полиспаста 1) | 38,0 |
Скорость посадки груза, м/мин | 0,15 |
Частота вращения поворотной части, об/мин | от 0,1 до 1,2 |
Скорость передвижения крана своим ходом, км/ч | до 50 |
Размер опорного контура вдоль х поперек оси шасси, м | |
- при полностью выдвинутых выносных опорах | 7,2 х 7,0 |
- при втянутых секциях выносных опор | 6,73 х 4,63 |
Колесная формула базового автомобиля | 8 х 4 |
Двигатель базового автомобиля | дизельный |
Габариты крана в транспортном положении, м, (длина х ширина х высота) | 13,90 х 2,5 х 3,98 |
Температура эксплуатации, град. С | от -40 до +40 |
Срок гарантийного обслуживания крана | 18 месяцев с момента передачи крана потребителю, но не более 1000 часов наработки |
Нормативный срок службы крана, лет | 13 |
